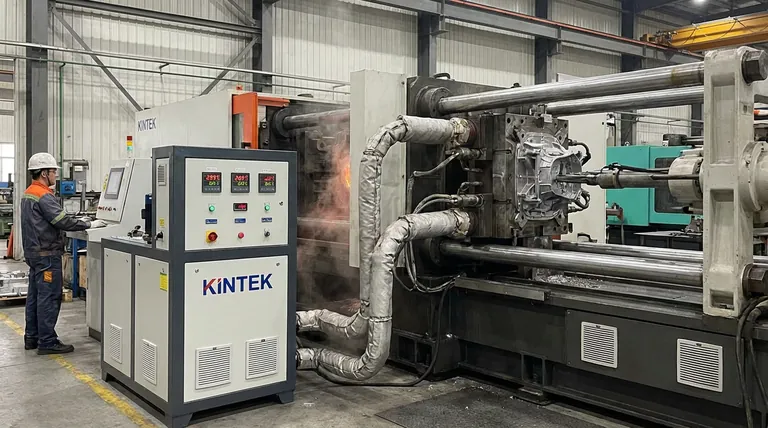

オイル循環加熱・冷却温度制御システムは、高圧ダイカスト（HPDC）プロセスの主要な熱調整装置として機能します。その機能は、金型温度を精密で最適な範囲内、通常は280℃から300℃の間に保つことで、液体合金の凝固を安定させ、温度に関連する欠陥を防ぐことです。
このシステムは、金型の熱バランスを安定させることにより、部品の品質を損なう極端な温度変動を排除します。金型が冷たすぎると早期凍結を引き起こし、熱すぎると固着の問題を引き起こすことを防ぎます。
熱バランスの調整
オイル循環システムの影響を理解するには、金型ツール内の熱エネルギーをどのように管理しているかを見る必要があります。
最適な範囲の設定
このシステムは、金型温度を特定の範囲、通常は280℃から300℃に固定するように設計されています。
プロセスの安定化
アクティブな制御がない場合、熱い金属が注入され部品が排出されるにつれて、金型の温度は激しく変動します。このシステムはこれらのピークと谷を平滑化し、すべてのサイクルで一貫した熱ベースラインを作成します。
凝固と微細構造への影響
液体合金が凝固する方法が、最終部品の機械的特性を決定します。
凝固速度の制御
このシステムは、キャビティ内の液体合金の凝固速度を調整します。金型が制御不能なヒートシンクとして機能するのを防ぐことにより、金属が予測可能なペースで冷却されるようにします。
微細構造の一貫性の確保
一貫した冷却は、一貫した内部構造につながります。このシステムは、鋳造品の機械的完全性に不可欠な微細構造コンポーネントの均一な分布を保証します。
一般的な欠陥の防止
このシステムの主な価値は、熱管理の誤りによって引き起こされる特定の欠陥を軽減する能力にあります。
コールドシュートの防止
金型が冷たすぎると、金属がキャビティを完全に満たす前に凍結する可能性があります。熱を維持することにより、このシステムはこれらのコールドシュートを防ぎ、完全な充填を保証します。
金型固着の排除
逆に、金型が過熱したりホットスポットが発生したりすると、合金がツール表面に付着する可能性があります。このシステムの冷却能力は、この金型固着を防ぎ、部品表面とダイ自体の両方を保護します。
精度の重要性（トレードオフ）
オイル循環システムは強力なツールですが、その有効性は設定の精度に完全に依存します。
偏差の結果
システムは比較的狭い範囲（20℃の変動）内で動作します。280℃を下回ると不完全充填のリスクがあり、300℃を超えると固着を招きます。
熱バランスへの依存
プロセスはこのアクティブな制御に高度に依存するようになります。循環システムのいずれかの障害は、欠陥を引き起こす温度勾配を再導入し、直ちに熱バランスを崩します。
目標に合わせた適切な選択
このシステムの導入は、改善しようとしている特定の品質指標によって推進されるべきです。
- 表面品質が主な焦点の場合：このシステムは、金型固着を防ぎ、表面損傷なしに鋳造品がクリーンにリリースされるようにするために不可欠です。
- 構造的完全性が主な焦点の場合：精密な温度制御は凝固を調整し、コールドシュートを防ぎ、部品全体にわたる均一な微細構造を保証します。
HPDCでの成功は、温度をランダムな結果ではなく、制御された変数として扱うことに依存しています。
概要表：
| 特徴 | HPDCプロセスへの影響 | 主な利点 |
|---|---|---|
| 温度範囲 | 280℃～300℃を維持 | 早期凍結の防止 |
| 熱安定性 | ピーク/バレーの変動を平滑化 | 一貫したサイクルタイム |
| 冷却制御 | 凝固速度を調整 | 均一な微細構造 |
| 熱除去 | 局所的なホットスポットを排除 | 金型固着の防止 |
KINTEKで鋳造精度を最大化する
熱変動で生産品質を損なわないでください。KINTEKは、高性能環境向けに設計された業界をリードする熱調整ソリューションを提供しています。専門的なR&Dと製造に裏打ちされた、カスタマイズ可能なマッフル、チューブ、ロータリー、真空、CVDシステム、およびHPDCと材料研究のユニークなニーズに合わせた特殊なラボ用高温炉を提供しています。
プロセスの安定化の準備はできましたか？ 当社の専門家にお問い合わせください。当社の精密加熱・冷却システムが、ラボや鋳造所の効率をどのように向上させることができるかをご覧ください。

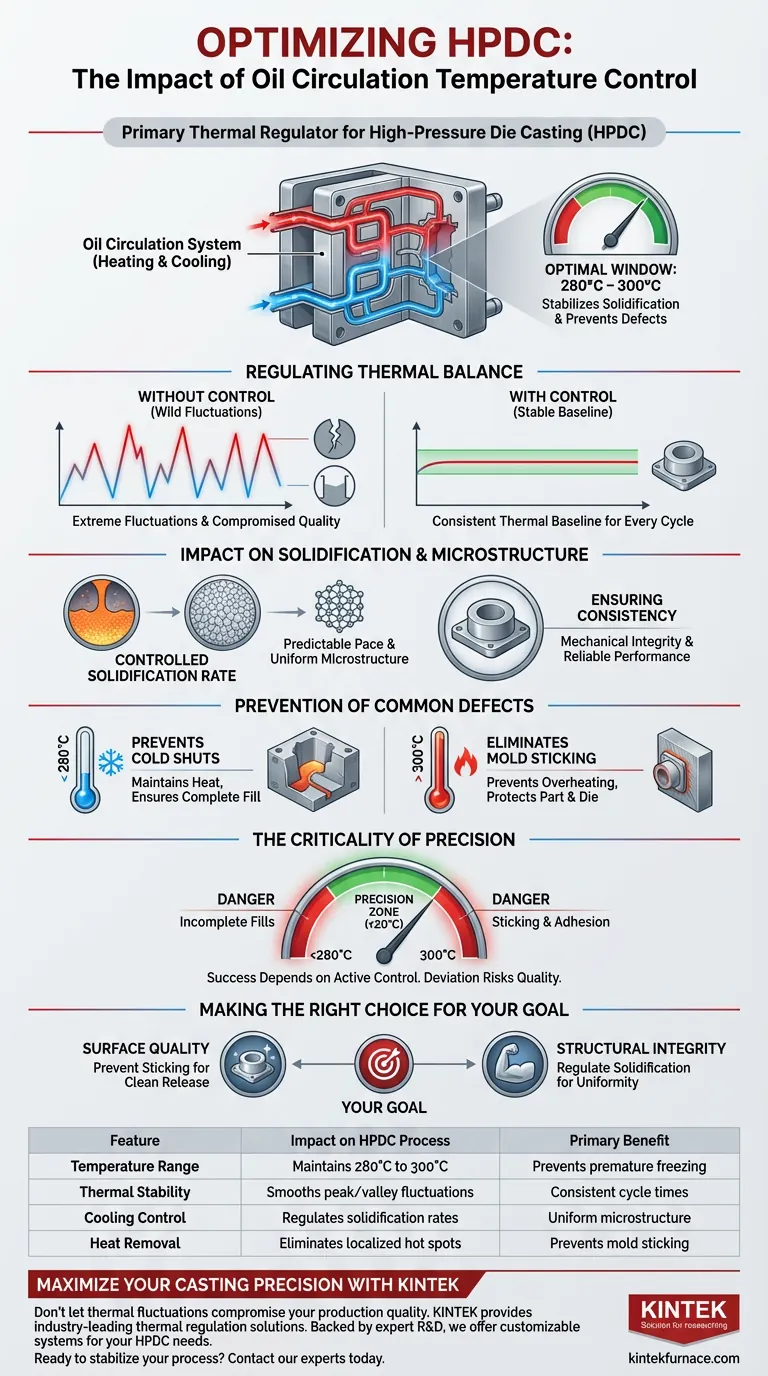

ビジュアルガイド
