垂直ドロップクエンチ炉は、CO-CO$_2$またはH$_2$-CO$_2$などの混合ガスを特定の比率で反応管に動的に導入することによって、正確な酸素フガシティ制御を実現します。精度を確保するために、システムはイットリア安定化ジルコニア（YSZ）固体電解質プローブに依存しており、これはリアルタイムで電位差を測定して環境を厳密な制限内に維持します。
主なポイント 校正されたガス混合とリアルタイムの電解モニタリングの組み合わせにより、これらの炉は酸素フガシティを$\pm 0.1$ログ単位の精度で維持できます。この厳密な制御は、多価元素の酸化状態を正確に決定し、実験的な溶融物中の揮発性挙動を調査するための基盤となります。
雰囲気制御の仕組み
炉がどのように精度を達成するかを理解するには、ガス供給とモニタリングシステムの相互作用を見る必要があります。
動的なガス混合
炉は静的な環境に依存しません。代わりに、反応管に混合ガスの連続流を導入します。
最も一般的に使用される混合物は、CO-CO$_2$（一酸化炭素と二酸化炭素）またはH$_2$-CO$_2$（水素と二酸化炭素）です。これらのガスの比率を調整することで、ベースラインの酸素フガシティが確立されます。
YSZプローブによるリアルタイムモニタリング
ガスフローだけでは、高精度の研究には不十分です。システムには、イットリア安定化ジルコニア（YSZ）固体電解質に基づいた酸素プローブが装備されています。
このプローブはリアルタイムセンサーとして機能します。炉内の電位差を測定し、実際の酸素条件に関する即時フィードバックを提供します。
高精度の達成
ガス混合物とYSZプローブの統合により、$\pm 0.1$ログ単位の制御精度が可能になります。
この特定の許容範囲は任意ではありません。これは、正確な地質学的条件を実験的に再現するために必要なしきい値を表します。
精度が譲れない理由
炉の技術的能力は、より深い科学的ニーズ、つまり溶融物中の化学変数の分離に役立ちます。
酸化状態の決定
地質学的な溶融物中の多くの元素は多価であり、環境に応じて複数の酸化状態で存在できることを意味します。
これらの状態を固定するには、酸素フガシティの正確な制御が不可欠です。$\pm 0.1$ログ単位の精度なしでは、これらの元素の価数に関する結果データは信頼性が低くなります。
揮発性物質の調査
揮発性物質は、溶融物のレドックス条件によって異なる挙動を示します。
揮発性物質がどのように溶解または脱気するかを正確に決定するには、実験環境は酸素フガシティを厳密に制御する必要があります。制御範囲外の変動は、揮発性物質の挙動を変化させ、誤った溶解度データにつながる可能性があります。
運用上の依存関係の理解
このシステムは高精度を提供しますが、運用上のトレードオフまたは制約と見なすことができる特定の依存関係を導入します。
センサーの完全性への依存
制御ループ全体は、YSZ固体電解質プローブに大きく依存しています。
より単純なバッファー技術（固体化学平衡に依存する）とは異なり、この方法ではプローブが完全に校正され、機能している必要があります。プローブの電位差測定がドリフトまたは失敗した場合、フロー設定が一定であってもガス混合が不正確になる可能性があります。
ガスハンドリングの複雑さ
CO-CO$_2$またはH$_2$-CO$_2$混合物の要件は、洗練されたガスハンドリングシステムを必要とします。
これは、不活性雰囲気炉と比較して複雑さを増します。ユーザーは、YSZプローブが最終環境を微調整できるように、ガス比率が反応管に入る前に正確であることを確認する必要があります。
研究に最適な選択をする
垂直ドロップクエンチ炉を使用する際は、実験設定を特定のデータ要件に合わせてください。
- 主な焦点が多価元素の場合：酸化状態の微妙な変化を区別するために必要な$\pm 0.1$ログ単位の精度を維持するために、ガス比率が安定していることを確認してください。
- 主な焦点が揮発性物質の溶解度の場合：溶融環境が平衡期間中一定に保たれるように、YSZプローブの応答性を優先してください。
最終的に、この装置の価値は、反応環境をリアルタイムで積極的に監視および修正する能力にあります。
概要表：
| 特徴 | 実装メカニズム | 研究へのメリット |
|---|---|---|
| 雰囲気制御 | CO-CO2またはH2-CO2ガスの動的混合 | 溶解度のためのベースレドックス条件を確立する |
| モニタリングシステム | イットリア安定化ジルコニア（YSZ）プローブ | リアルタイムの電位測定とフィードバック |
| 制御精度 | アクティブな監視と修正ループ | $\pm 0.1$ログ単位以内の精度 |
| 主な用途 | 多価元素の酸化状態の固定 | 揮発性挙動と価数に関する信頼性の高いデータ |
KINTEKで地球化学研究をレベルアップ
正確なレドックス制御は、画期的なデータと誤った結果の違いです。KINTEKでは、揮発性物質の溶解度と溶融研究の厳格な要求を理解しています。専門的なR&Dと世界クラスの製造に裏打ちされた、高性能のマッフル、チューブ、ロータリー、真空、およびCVDシステムを提供しています。これには、固有の酸素フガシティ要件に合わせてカスタマイズ可能な特殊な垂直炉が含まれます。
KINTEKとのパートナーシップ：
- 専門的なカスタマイズ：特定のガス混合ニーズに対応するオーダーメイドの炉ソリューション。
- 優れた信頼性：高安定性とリアルタイムモニタリングのために設計されたシステム。
- グローバルサポート：ラボの熱処理の課題に対する専門的なエンジニアリングアドバイス。
カスタム高温システムの設計については、今すぐKINTEKにお問い合わせください

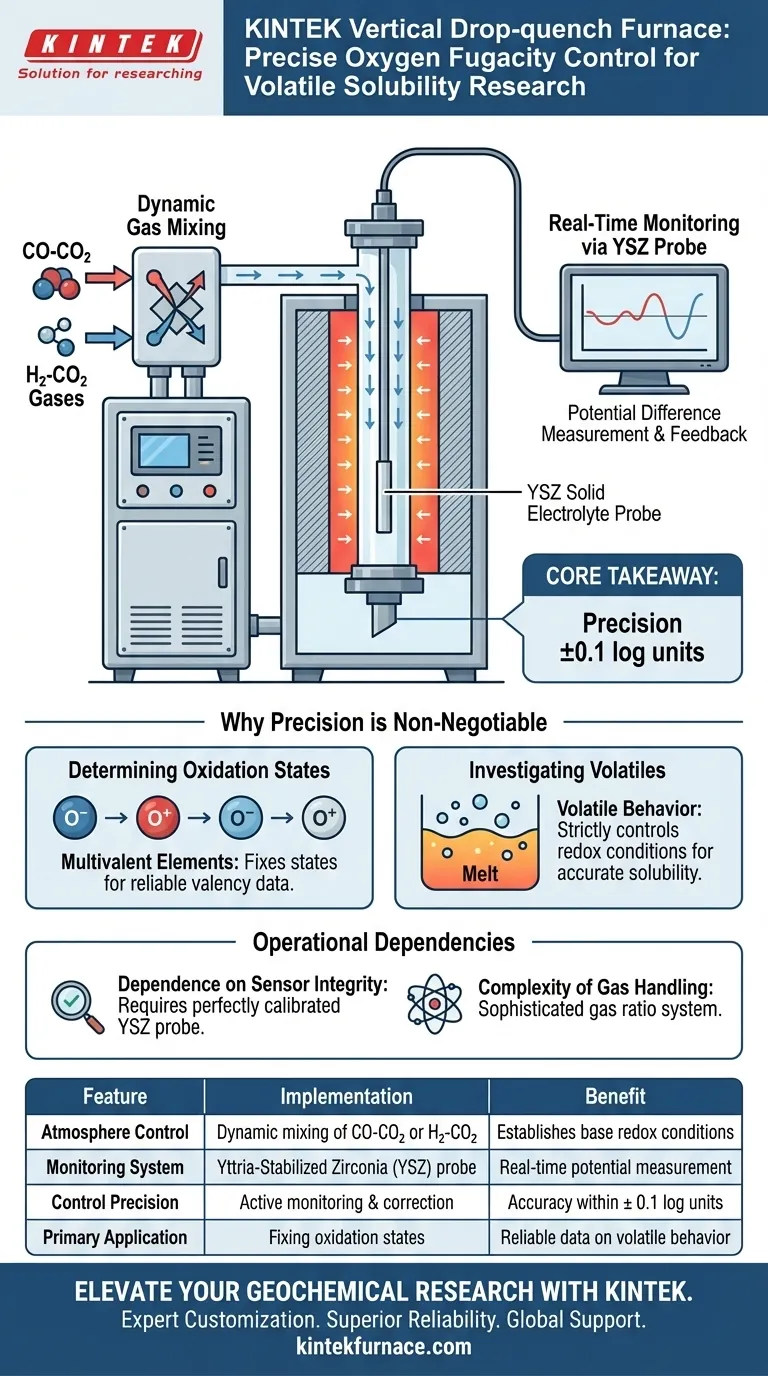

ビジュアルガイド
