密閉された高純度グラファイト反応ボックスは、チューブ炉内の局所的なマイクロリアクターとして機能します。 これは、Sb-Ge薄膜のセレン化中の蒸気圧を制御するために特別に設計されています。前駆体と固体セレン源を機械的に隔離することにより、ボックスは揮発性元素の漏れを物理的にブロックしながら、セレンの拡散を強制する閉じ込められた高圧ゾーンを作成します。
グラファイトボックスは、物理的な閉じ込め効果を利用して、Sb-Geセレン化の主な課題を解決します。それは、反応のために高いセレン飽和度を維持すると同時に、不安定なアンチモン成分の熱蒸発を防ぐことです。
マイクロ環境制御のメカニズム
局所的な蒸気圧の生成
標準的なチューブ炉の容積は、小さな固体源だけではセレン蒸気で簡単に飽和させるには大きすぎます。
グラファイトボックスは、反応ゾーンの有効容積を大幅に削減します。加熱すると、固体元素セレン（Se）が昇華し、開いたチューブでは不可能な、はるかに高密度の高濃度局所セレン蒸気圧をボックス内に急速に生成します。
拡散反応の促進
Sb-Ge前駆体が適切にセレン化されるためには、セレン原子が金属層の深くまで浸透する必要があります。
ボックスによって生成される高い蒸気圧は、駆動力として機能します。これは拡散反応を促進し、セレン原子がSb-Ge構造に効果的に押し込まれて目的の化合物を形成することを保証します。
組成安定性の維持
閉じ込め効果
セレン化に必要な高温では、薄膜は分解しやすくなります。
グラファイトボックスの密閉された性質は、閉じ込め効果を生み出します。漏れ出す可能性のあるガスの量を制限することにより、ボックスは反応中に膜を安定させる準平衡状態を確立します。
揮発性成分の損失の抑制
アンチモン（Sb）は特に揮発性が高く、加熱時に膜構造から蒸発しやすいです。
ボックスがない場合、Sbはチューブ炉の連続ガス流に逃げ出し、膜の化学量論が変化する可能性が高いです。グラファイトボックスは、揮発性成分の損失を抑制し、最終的な薄膜が正しいSb-Ge比を維持することを保証します。
トレードオフの理解
熱遅延の考慮事項
グラファイトは優れた導体ですが、物理的なボックスを導入するとシステムに熱質量が追加されます。
炉の設定温度とボックス内の実際の温度との間にわずかな遅延を考慮する必要があります。内部の反応環境は、外部の加熱要素との熱平衡に達するのに時間がかかります。
シール完全性への依存
メカニズム全体は、蒸気圧を維持するためのボックスの「密閉された」性質に依存しています。
グラファイトボックスのフィットが悪いか、シールが損なわれている場合、局所的な蒸気圧が低下し、セレン化が不完全になり、アンチモンの損失につながる可能性があります。
目標に合った選択をする
Sb-Ge薄膜の品質を最大化するために、グラファイトボックスが特定の処理目標とどのように一致するかを検討してください。
- 化学量論精度が主な焦点の場合： ボックスの閉じ込め効果を利用してアンチモンの蒸発を防ぎ、前駆体の正確なSb対Ge比を維持します。
- 反応完了が主な焦点の場合： ボックスの最小化された容積を利用してセレン蒸気圧を最大化し、反応を膜層の深くまで推進します。
マイクロ環境を制御することにより、グラファイトボックスは標準的な加熱プロセスを精密な化学堆積システムに変えます。
概要表：
| 機能 | メカニズム | Sb-Ge膜への利点 |
|---|---|---|
| マイクロリアクター | 局所的な容積削減 | 高Se蒸気飽和度を急速に達成 |
| 拡散ドライバー | 高蒸気圧 | 前駆体層への深いSe浸透を保証 |
| 閉じ込め効果 | 密閉された物理的バリア | 揮発性アンチモン（Sb）の蒸発を抑制 |
| 熱安定性 | 高純度グラファイト導電率 | 安定した均一な熱マイクロ環境を提供 |
KINTEKで薄膜研究をレベルアップ
セレン化の精度には、熱だけでなく、完全に制御されたマイクロ環境が必要です。専門的なR&Dと製造に裏打ちされたKINTEKは、高性能のチューブ、真空、CVDシステム、およびお客様固有の材料ニーズに合わせてカスタマイズされた高純度グラファイトソリューションを提供しています。揮発性成分の損失を抑制する場合でも、反応完了を最大化する場合でも、当社のラボ用高温炉は、研究に必要な安定性を提供します。
化学量論の最適化の準備はできましたか？KINTEKに今すぐお問い合わせください、カスタマイズ可能な炉ソリューションについてご相談ください。

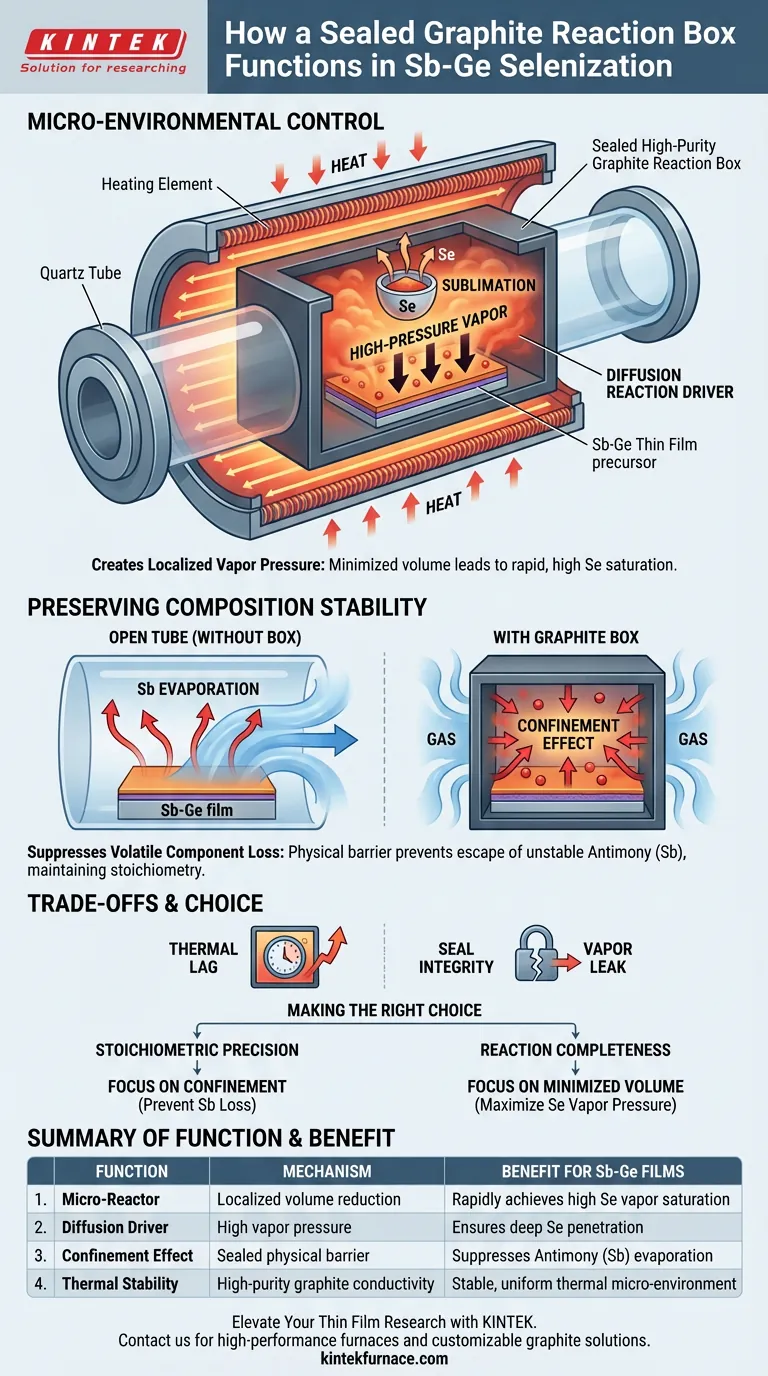

ビジュアルガイド
参考文献
- Growth and Properties of Sb‐Ge‐Se Thin Films: A Promising Material for Sustainable Photovoltaic Devices Development. DOI: 10.1002/eem2.70059
この記事は、以下の技術情報にも基づいています Kintek Furnace ナレッジベース .
