Cccm加熱にK型またはL型熱電対を使用する理由とは？炭素繊維複合材料研究における高精度を実現

炭素繊維複合材料（CCCM）実験では、K型（クロメル・アルミメル）およびL型熱電対が選択されます。これは、高い耐熱性と卓越した感度のバランスがユニークであるためです。約1370 Kという高い測定上限を提供しながら、熱伝導率を正確に計算するために必要な線形応答を実現します。

核心的な洞察：これらの熱電対の選択は、単に熱に耐えることだけではありません。熱慣性を最小限に抑えることが重要です。この特定の温度範囲内で細径センサーを使用することにより、研究者は材料の内部熱特性を特徴付けるために必要な微細なリアルタイムの変動を捉えることができます。

測定限界の重要な役割

高温環境への耐性

CCCM実験では、材料の耐性をテストするために極端な加熱条件がしばしば伴います。

K型およびL型熱電対は、約1370 Kという高い測定限界を提供するため使用されます。

この範囲は、ほとんどの標準的な炭素複合材料試験プロトコルに必要な重要な熱応力点をカバーします。

線形データ出力の確保

信頼性の高いデータ解釈は、電圧と温度の間の予測可能な関係に依存します。

これらの熱電対は、動作範囲全体で優れた線形応答特性を提供します。

この線形性により、温度が上昇してもデータは正確なままであり、研究者は複雑な補償アルゴリズムなしに定義済みの熱曲線に従うことができます。

熱慣性の低減による高精度

細径の利点

精度を最大化するために、これらの実験では通常、直径が非常に細い（通常約0.3 mm）熱電対が使用されます。

センサーの物理的な質量は、その応答速度に大きな影響を与えます。

直径が小さいと、センサーの熱慣性が劇的に低減されます。これは、センサー自体が significant な熱を吸収したり、実際の環境温度に遅れをとったりしないことを意味します。

微細な変動の捉え方

CCCM分析では、熱伝導率を計算するために、熱伝達の非常に微妙な変化を検出する必要があります。

熱慣性が低減されることで、微細な温度変動をリアルタイムで捉えることができます。

このレベルの感度は、試料表面と内部コアの両方を監視するために不可欠であり、正確な熱特性計算に必要な詳細なデータを提供します。

トレードオフの理解

感度 vs. 耐久性

細径（0.3 mm）熱電対は優れた応答時間を提供しますが、標準的な工業用プローブよりも機械的に壊れやすいです。

厳格な試験環境では、物理的なストレスや破片によってワイヤの完全性が損なわれないように注意が必要です。

温度上限

1370 Kは多くのCCCM実験で十分ですが、無限の上限ではありません。

実験がこの特定のしきい値を超えて超高温領域に押し込まれた場合、K型センサーは劣化する可能性があり、代替の非接触測定方法またはタングステン・レニウム熱電対が必要になります。

目標に合わせた適切な選択

CCCM実験を構成する際には、特定の分析ニーズに基づいてセンサーのジオメトリを選択してください。

熱伝導率の計算が主な焦点の場合：熱慣性を最小限に抑え、急速で微細な内部変動を捉えるために、細径（0.3 mm）熱電対を優先してください。
一般的な炉監視が主な焦点の場合：熱損失データの精度を確保するために、熱電対が高温シーラントと統合され、気密性と圧力バランスが維持されていることを確認してください。

単に最も高い温度定格を持つセンサーではなく、特定のデータ要件に対して最も忠実度の高いセンサーを選択してください。

概要表：

特徴	K型 / L型仕様	CCCM試験における利点
測定限界	最大1370 K	重要な熱応力点をカバー
応答タイプ	高線形性	データ計算と精度を簡素化
センサー直径	細径（約0.3 mm）	リアルタイム追跡のために熱慣性を最小化
主な用途	熱伝導率分析	熱伝達の微細な変動を捉える

KINTEKで材料研究をレベルアップ

CCCM試験における精度には、高い温度だけでなく、専門的な制御と信頼性の高いデータが必要です。KINTEKは、特殊センサーから完全にカスタマイズ可能なマッフル炉、管状炉、真空炉、CVDシステムまで、高性能な実験室ソリューションを提供します。当社の専門R&Dおよび製造チームは、すべての炉がお客様固有の熱特性計算に最適化されていることを保証します。

ラボの加熱プロトコルを最適化する準備はできましたか？ カスタム炉の要件について話し合うために、今すぐKINTEKにお問い合わせください！

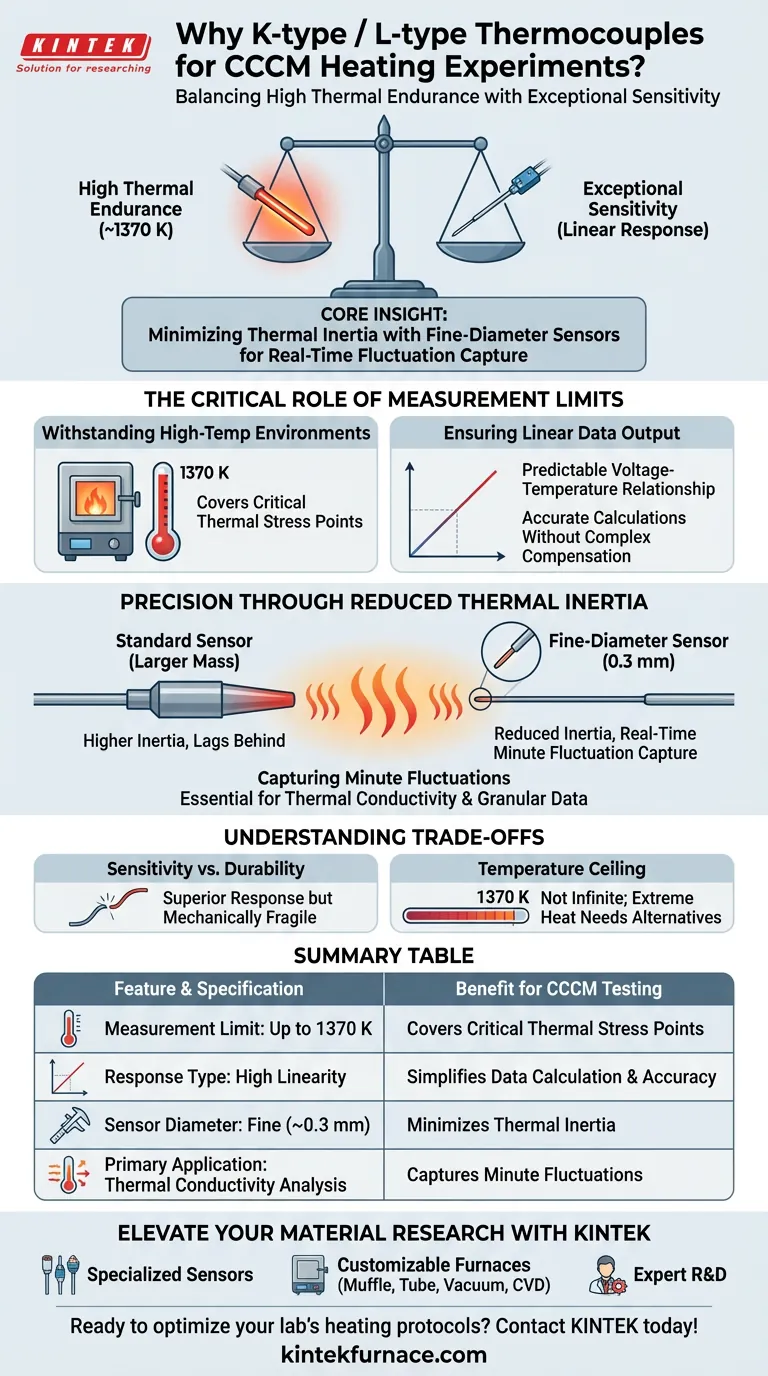

ビジュアルガイド
