炭化ケイ素発熱体用アクセサリーを注文する際に考慮すべきことは何ですか？最高の性能と安全性を確保するために

炭化ケイ素（SiC）発熱体用のアクセサリーを注文する際に最も重要な考慮事項は、それらが組み合わされる発熱体の正確な仕様を提供することです。主に、これは発熱体の端子径（D）を指定することを意味します。接続ストラップや取り付けクランプなどのアクセサリーは、この寸法に完全に一致するようにサイズが決められているためです。これらは汎用部品ではなく、性能と安全性に不可欠な精密部品です。

重要な点は、SiC発熱体用アクセサリーは後付けではなく、加熱システムに不可欠な部分であるということです。適切でメーカー推奨のストラップとクランプを使用することは、適切な電気伝導性を確保し、機械的安定性を提供し、最終的に脆く高価な発熱体の寿命を最大化するために不可欠です。

アクセサリーの2つの重要なカテゴリ

システムの信頼性を確保するために、アクセサリーを機能別に2つの異なるグループに分けて考えるのが役立ちます。それは電気接続用と機械的取り付け用です。

電気接続：ストラップとブレード

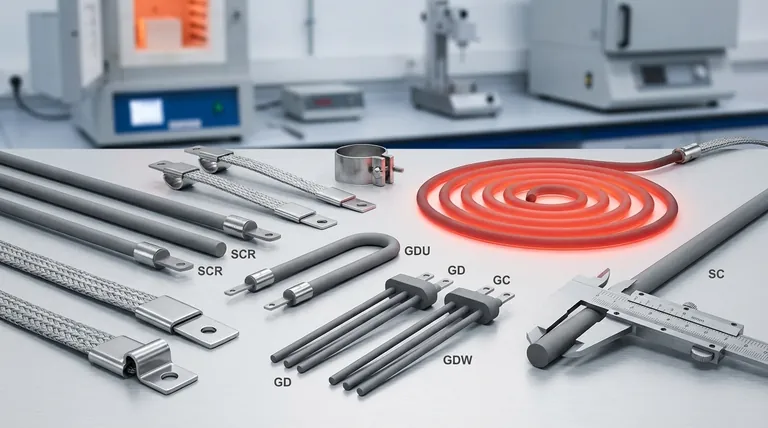

電気接続用の主要なアクセサリーは、接続ストラップまたはブレードです。これらは通常、優れた導電性を持つ高純度編組アルミニウムで作られています。

その目的は、電源から発熱体の冷端への低抵抗経路を確立することです。確実で清潔な接続は、エネルギー損失と局所的な過熱を防ぐために不可欠です。

機械的取り付け：クランプとホルダー

取り付けクランプまたは固定具は、SiC発熱体を炉壁を通過する際にしっかりと保持するために使用されます。これらは多くの場合、高温強度と耐久性のためにステンレス鋼で作られています。

これらは重要な機械的サポートを提供し、脆い発熱体がずれたりストレスを受けたりするのを防ぎます。メーカーは、さまざまな設置シナリオに合わせて設計された特定のタイプ（M、C、またはGタイプとしてコード化されることもあります）を提供していることがよくあります。

なぜ精度が不可欠なのか

間違ったアクセサリーを注文すると、発熱体の急速な故障、予期せぬダウンタイム、および安全上の危険につながる可能性があります。精度の必要性は、3つの主要な要因に起因します。

発熱体寸法のマッチング

アクセサリーは「万能」ではありません。クランプとストラップは、SiC発熱体の特定の端子径（D）に合うように設計されています。サイズが間違っていると、接続が緩むか、発熱体にストレスポイントが生じます。

電気的完全性の確保

緩んだり、適切に取り付けられていない接続ストラップは、高い電気抵抗を生み出します。これにより、端子接続部で激しい熱が発生し、発熱体のアルミニウム処理された冷端がすぐに焼損して故障する可能性があります。クランプとストラップは、しっかりと均一に接触する必要があります。

脆い発熱体の保護

SiC発熱体はセラミックであり、非常に硬いですが、脆い性質も持ちます。不適切なサイズのクランプは応力集中を引き起こし、特に熱サイクルでの熱膨張と収縮中に亀裂や破損につながる可能性があります。適切に設計されたクランプは、発熱体を挟み込むことなくサポートします。

避けるべき一般的な落とし穴

注文や設置のミスはよくありますが、簡単に防ぐことができます。これらの詳細に注意を払うことは、システムの寿命にとって非常に重要です。

落とし穴：古いアクセサリーの再利用

発熱体を交換する際に、古い接続ストラップを再利用しないでください。ストラップは時間の経過とともに酸化し、圧縮され、導電性と弾性を失います。それらを再利用することは、端子部の焼損と発熱体の早期故障の主な原因です。

落とし穴：あいまいな指定

見積もりに基づいて注文しないでください。不明な場合は、ノギスを使用して発熱体の端子径を測定してください。メーカーが指定するミリメートルまたはインチで正確な寸法を常に提供し、「小さい」または「大きい」クランプを要求するのではなく、具体的な数値を伝えてください。

落とし穴：ブランドの混在

発熱体メーカーは、発熱体、ストラップ、クランプを統合システムとして機能するように設計しています。異なるサプライヤーのコンポーネントは似ているように見えるかもしれませんが、材料や寸法のわずかな違いがシステム全体を損なう可能性があります。可能な限り、元のメーカーのアクセサリーを使用してください。

システムに最適な選択をする

これらのガイドラインを使用して、常に正しいコンポーネントを注文し、加熱システムの性能と寿命を保護してください。

新しい炉の設置が主な焦点である場合：SiC発熱体とすべてのアクセサリーを、発熱体メーカーから直接、完全な一致キットとして注文してください。
故障した発熱体の交換が主な焦点である場合：設置する新しい発熱体ごとに、常に新しい接続ストラップとクランプのセットを注文してください。
予防保全が主な焦点である場合：過熱や酸化の兆候がないかストラップを積極的に点検し、予期せぬ故障を防ぐために交換してください。

発熱体アクセサリーを精密部品として扱うことが、信頼性が高く効率的な高温プロセスを実行するための鍵となります。

要約表：

考慮事項	主な詳細
端子径	適切なフィットのために発熱体のD寸法と一致させる必要があります
電気接続	低抵抗のために高純度アルミニウムストラップを使用します
機械的取り付け	安定性とサポートのためにステンレス鋼クランプを使用します
一般的な落とし穴	古いストラップの再利用、あいまいな仕様、ブランドの混在を避けます
