真空管炉の動作環境は、高度に制御され、隔離された雰囲気を作り出す能力によって定義されます。 この環境は、通常石英やコランダムで作られた密閉されたチューブ内で実現されます。真空ポンプシステムを使用することにより、炉は酸素や窒素などの反応性ガスを除去して真空を作り出すか、あるいは特定の不活性ガスを導入して材料加工用のカスタム雰囲気を生成することを可能にします。
真空管炉は単に真空を作り出すだけでなく、絶対的な雰囲気制御を達成することです。この制御こそが、望ましくない酸化や汚染を防ぎ、極端な温度での高純度材料加工を可能にする鍵となります。
制御された雰囲気の実現方法
真空管炉内部の環境は受動的なものではなく、物理的なバリアと特殊な装置の組み合わせによって能動的に作成・維持されます。
密閉された炉管
炉の核となるのは、高温に耐えられる石英やコランダムなどの材料で作られた密閉容器であり、通常は水平チューブです。
このチューブは両端がステンレス鋼フランジで密閉され、気密室を形成します。この設計により、材料の出し入れが容易になり、内部の雰囲気が外部の空気から隔離されていることが保証されます。
真空システム
真空を作り出すために、炉は真空ポンプシステムに接続されます。このシステムは、密閉チューブ内の空気やその他のガスを排気します。
要求される真空度に応じて、システムにはメカニカルポンプ、拡散ポンプ、またはルーツポンプが含まれる場合があります。高性能システムでは、最大真空度7 × 10⁻³ Pa、ほぼ完全な真空を達成できます。
雰囲気ガス制御
動作環境は真空に限定されません。フランジにある専用の空気入口により、内部の雰囲気を正確に制御できます。
オペレーターは、チューブを排気して真空にするか、アルゴンや窒素などの特定のガスまたはガス混合物を導入することができます。この柔軟性は、アニーリング、焼結、化学蒸着などのプロセスにとって極めて重要です。
動作環境の主要な特性
制御された雰囲気は、炉の有用性を定義するいくつかの重要な動作特性を可能にします。
酸化の防止
雰囲気を制御する主な目的は、内部の材料が空気と反応するのを防ぐことです。酸素や湿気を取り除くことで、酸化やその他の望ましくない化学変化を防ぎ、材料本来の特性を維持します。
高温対応能力
炉本体は通常、高張力鋼で作られた二重水冷ジャケット構造になっています。この冷却システムは炉のシェルとシーリング部品を保護し、1000°Cを超える温度での持続的で安定した動作を可能にし、一部の特殊モデルでは2000°Cを超えるものもあります。
均一加熱
チューブベースの設計は、その長さに沿った均一な加熱を促進します。これにより、サンプル全体が同じ熱条件にさらされることが保証され、一貫性があり再現性の高い実験結果を得るために極めて重要です。
一般的な落とし穴と操作上の制約
炉の完全性とプロセスの純度を維持するためには、厳格な操作ルールを順守する必要があります。手順の誤りは装置を損傷し、結果を損なう可能性があります。
可燃性ガスおよび腐食性ガスの禁止
動作環境は可燃性ガスおよび腐食性ガスを完全に排除する必要があります。そのような物質を導入すると、炉部品の壊滅的な故障や重大な安全上の危険を引き起こす可能性があります。
液体や金属の直接注入の禁止
液体や溶融金属を高温の炉室に直接注入することは固く禁じられています。極端な温度差により熱衝撃が発生し、炉管が割れて真空が失われ、装置の損傷につながる可能性があります。
チャンバーの清浄度の維持
炉チャンバーは常に清浄に保つ必要があります。以前の運転で残留した残留物、ほこり、汚染物質は、加熱プロセス中にアウトガスを放出し、真空を台無しにし、新しいサンプルを汚染する可能性があります。
プロセスに最適な選択をする
炉の環境を理解することで、特定の目的に合わせてその使用を調整できるようになります。
- 材料の純度が主な焦点の場合： 最優先事項は、可能な限り最高の真空を達成し、すべての運転前にチャンバーが完全に清浄であることを確認することです。
- 特定の化学反応が主な焦点の場合： チャンバーに導入するカスタムガス混合物の正確な制御と流量に注意を払う必要があります。
- プロセスの再現性が主な焦点の場合： 毎回一貫した熱的および大気的条件を保証するために、排気、加熱、冷却の手順を標準化する必要があります。
結局のところ、真空管炉の環境をマスターすることは、あなたの仕事の成果をマスターすることなのです。
要約表：
| 側面 | 主な詳細 |
|---|---|
| 雰囲気制御 | 酸化防止と汚染のない加工のための真空または不活性ガス（例：アルゴン、窒素） |
| 温度範囲 | 二重水冷ジャケットにより1000°Cを超え、特殊モデルでは2000°Cを超える |
| 加熱均一性 | チューブ長に沿った均一加熱により、一貫性があり再現性の高い実験結果を保証 |
| 操作上の制約 | 可燃性/腐食性ガスの回避、液体/金属の直接注入の禁止、チャンバーの清浄度の維持 |
| 用途 | アニーリング、焼結、化学蒸着、その他の高純度材料加工 |
KINTEKの先進的な高温炉ソリューションで、研究室の能力を高めましょう！
優れた研究開発と社内製造を活用し、当社は信頼性の高い真空管炉、マッフル炉、チューブ炉、回転炉、CVD/PECVDシステムを多様な研究室に提供しています。当社の強力な高度カスタマイズ能力により、お客様固有の実験要件を正確に満たし、純度、精度、効率の向上を実現します。
本日お問い合わせいただき、当社のテーラーメイドソリューションがお客様の材料加工を最適化し、研究を推進する方法についてご相談ください！

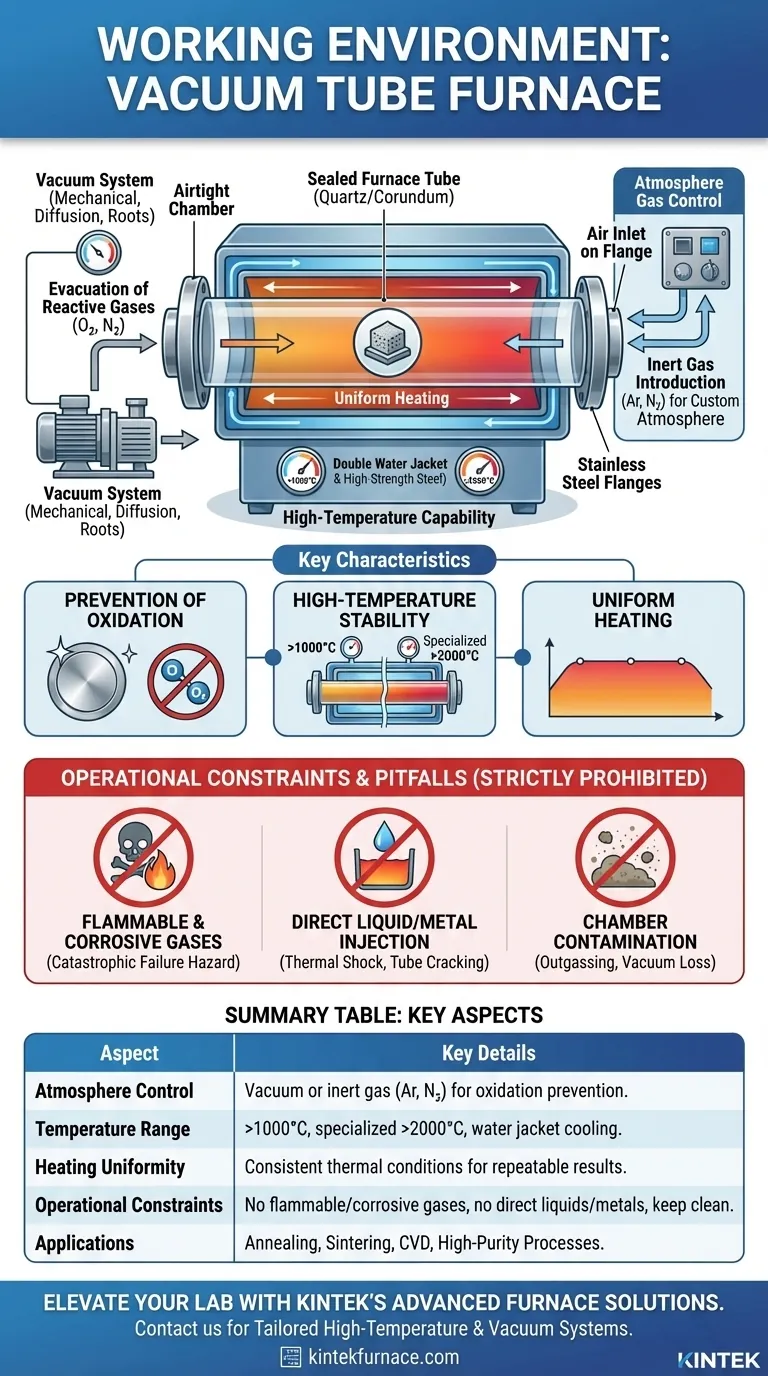

ビジュアルガイド
