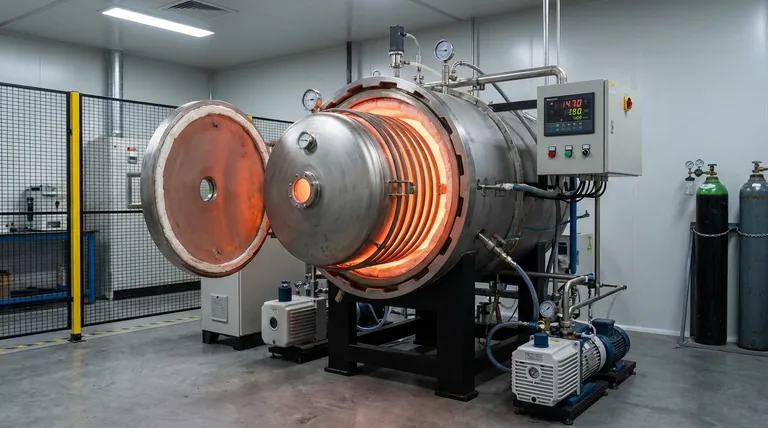

ホットウォール真空炉の設計とは何ですか？主な利点と用途を発見する

簡単に言うと、ホットウォール真空炉とは、ワークピースがレトルトとして知られる密閉チャンバー内に配置され、そのチャンバーが排気されて真空が作られる設計のことです。発熱体は、このレトルトの外側に配置されます。熱はレトルトの壁を介して内部の材料に伝達されるため、内部チャンバーの壁自体が熱くなります。

ホットウォール炉の決定的な特徴は、発熱体と真空環境が物理的に分離されていることです。このシンプルで堅牢な設計により、ヒーターはプロセス雰囲気から保護され、ワークピースはヒーターからの潜在的な汚染から保護されます。

基本原理：熱と真空の分離

「ホットウォール」という名前は説明的です。ヒーターが真空チャンバーの外側にあるため、熱エネルギーを内部の部品に伝達するにはチャンバーの壁が熱くなる必要があります。この設計は、連携して機能するいくつかの主要なコンポーネントで構築されています。

レトルト（またはマッフル）

レトルトはシステムの心臓部です。これは、ワークロードを保持し、真空または特殊なプロセス雰囲気を封じ込める、通常は円筒形または箱型の密閉容器です。真空圧力下で高温に耐えられる材料で作られている必要があります。

外部発熱体

発熱体はレトルトの外側を取り囲んでいます。これらは放射と対流によってレトルト壁を加熱します。熱くなったレトルト壁がその熱を内部の処理部品に放射し、間接的ではあるが均一な加熱を提供します。

真空システム

ポンプはレトルトに直接接続され、空気やその他のガスを除去して、制御された無酸素環境を作り出します。これにより、高温サイクル中のワークピースの表面での酸化やその他の望ましくない化学反応を防ぎます。

アウターシェルと断熱材

レトルトと発熱体の全体の構造は、より大きな断熱された炉本体内に収容されています。このアウターシェルは通常鋼製であり、内部の高温から保護し、構造的完全性を維持するために水冷されることがよくあります。

ホットウォール設計を選ぶ理由

ホットウォール炉のアーキテクチャは、幅広い熱処理プロセスに適したいくつかの明確な運用上の利点を提供します。

発熱体の保護

発熱体は真空ではなく大気中で動作するため、ワークピースからのアウトガスによって損傷するリスクがありません。これにより、ヒーターの設計が簡素化され、動作寿命を大幅に延ばすことができます。

プロセスの純度の向上

レトルトは不浸透性のバリアとして機能します。炉の断熱材や発熱体自体からの粒子がワークロードを汚染するのを防ぎ、クリーンな処理環境を保証します。

シンプルさと信頼性

この設計は機械的に単純で堅牢です。真空チャンバー内部の複雑なコンポーネントが少ないため、メンテナンスが容易になり、ろう付けや焼鈍などの一貫した再現性のある産業プロセスに対してシステムは非常に信頼性が高くなります。

トレードオフの理解

どの設計も普遍的に優れているわけではありません。ホットウォールアプローチには、炉を選択する際に理解しておくべき固有の制限があります。

温度制限

ホットウォール炉の最高動作温度は、レトルト自体の材料強度によって制限されます。レトルトは、高温と真空の圧力差の両方で安定して密閉されている必要があるため、多くの場合、代替設計よりも低い温度での使用に制限されます。

熱応答の遅さ

熱が部品に到達する前にまずレトルト壁を飽和させる必要があるため、加熱サイクルと冷却サイクルの両方が遅くなる可能性があります。これにより、ヒーターがチャンバー内にある「コールドウォール」設計と比較して、全体のプロセス時間が長くなる可能性があります。

レトルトの寿命

レトルトは圧力下で極端な熱サイクルにさらされます。このストレスにより、消耗品となり最終的に交換が必要になるため、継続的な運用コストが発生します。

アプリケーションの適切な選択

適切な炉設計の選択は、その機能を特定のプロセス要件と材料に一致させることに帰着します。

中程度の温度（通常1200°C未満）でのろう付け、焼結、または焼鈍のプロセスの純度と信頼性を主な焦点とする場合： ホットウォール炉の堅牢でクリーンな環境は、優れた費用対効果の高い選択肢です。
非常に高い温度に到達すること、または急速な冷却（焼入れ）を達成することが主な焦点である場合： レトルト材料と間接加熱の制限により、コールドウォール炉の設計を検討する必要がある場合があります。

この基本的な設計の違いを理解することで、材料、プロセス、運用目標に適合する正確な炉技術を選択できます。

要約表：

特徴	説明
設計原理	レトルトの外側に発熱体があり、熱が壁を介して伝達される
主要コンポーネント	レトルト、外部発熱体、真空システム、断熱材
利点	ヒーターを保護し、プロセスの純度を保証し、シンプルで信頼性が高い
制限事項	温度制限（<1200°C）、熱応答の遅さ、レトルトの寿命
最適用途	中程度の温度でのろう付け、焼結、焼鈍
