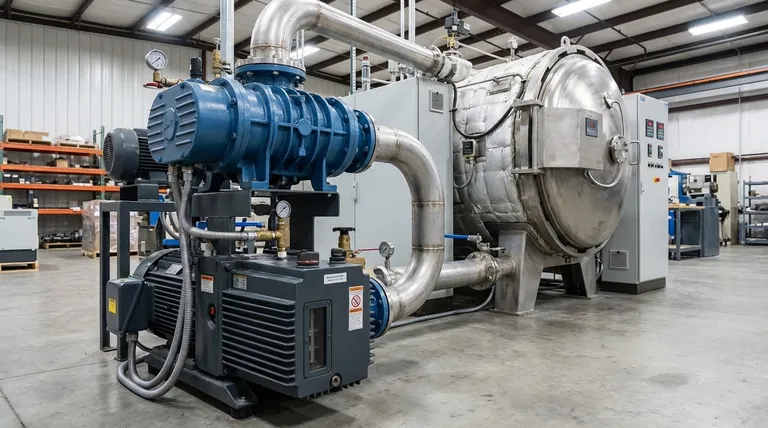

真空焼結炉では、業界標準の構成は、ロータリーベーンポンプとルーツブロワーを組み合わせた二段式のポンプシステムです。この組み合わせは、通常10⁻¹～10⁻² hPaの範囲で、高品質の焼結部品を製造するために必要な最終的な高真空圧力を迅速かつ確実に達成するように設計されています。
基本原理は仕事の分担です。ロータリーベーンポンプが初期の真空を作り出し、ルーツブロワーが高速ブースターとして機能します。この連携は、単に深真空に到達するためだけでなく、目標の圧力に迅速に到達し、焼結プロセスからの過酷な副産物に対処するために重要です。
核心的な課題：単なるチャンバーの排気ではない
焼結炉で適切な真空を得ることは、多面的なエンジニアリング上の課題です。プロセスの完全性と製品品質を確保するためには、ポンプシステムは同時に3つの重要な要件を満たす必要があります。
要件1：迅速な排気速度
炉が排気される速度は、サイクルタイムと運用効率に直接影響します。より速い排気はスループットの向上を意味し、これは航空宇宙から医療機器製造に至るまで、産業用途における主要な経済的推進力となります。
要件2：高真空の達成
高真空（10⁻¹～10⁻² hPa）下での焼結は、酸化を防ぎ、材料から閉じ込められたガスを除去するために不可欠です。これにより、最終製品の密度、強度、純度が向上します。
要件3：脱脂処理のための堅牢性
脱脂段階は、真空システムにとってプロセスの最も要求の厳しい部分であることがよくあります。ポンプは、性能の低下や故障なしに、蒸発したバインダー物質の大容量を処理し、抽出するのに十分な堅牢性が必要です。
二段式ソリューション：ポンプの連携方法
ロータリーベーンポンプとルーツブロワーの組み合わせが好まれるのは、それぞれのポンプが排気プロセスの異なる段階で優れているためです。これらは直列に動作し、単独のポンプよりもはるかに効果的なシステムを作り出します。
一次ポンプ：ロータリーベーンポンプ
ロータリーベーンポンプは、システムの主力です。これは「ウェット」またはオイルシール式の容積式ポンプであり、2つの重要な機能を提供します。
第一に、大気圧から中真空域まで炉を排気する初期の「粗引き」を行います。第二に、ルーツブロワーが移動させるガスを連続的に排出し、ルーツブロワーの背圧ポンプ（バッキングポンプ）として機能します。
ブースター：ルーツブロワー
ルーツブロワーは、真空ブースターとして機能する「ドライ」な容積式ポンプです。大気に直接排気することはできず、機能するためにはロータリーベーンポンプによる背圧（バッキング）を必要とします。
その主な利点は、中～高真空域での極めて高い排気速度です。ロータリーベーンポンプがチャンバーを粗引きした後、ルーツブロワーが作動し、排気速度を劇的に加速させ、システムが目標の最終圧力により迅速に到達できるようにします。
トレードオフの理解
この組み合わせが標準的であるとはいえ、運用上の考慮事項がないわけではありません。その限界を理解することは、成功裡の実装とメンテナンスの鍵となります。
バインダーの汚染とメンテナンス
脱脂中に抽出されたバインダー蒸気は、ロータリーベーンポンプのオイルを汚染する可能性があります。適切に管理しないと、ポンプ性能が低下し、早期故障につながる可能性があります。
これには、定期的なオイル交換や、汚染物質がポンプに到達する前に捕捉するためのインレットトラップやフィルターの使用など、厳格なメンテナンススケジュールが必要です。
適切なシステムサイジング
システム全体の効率は、ポンプ同士、および炉容積に対する各ポンプのサイジングが適切であるかどうかにかかっています。
サイジングが不十分なシステムは、サイクルタイムや最終圧力の要件を満たせません。過剰にサイジングされたシステムは、比例した利益を提供することなく、初期資本コストとエネルギー消費を増加させます。適切なエンジニアリング計算が不可欠です。
お客様のアプリケーションに最適な選択をする
最適なポンプ構成を選択するには、性能目標と、材料およびプロセスの特定の要求事項とのバランスを取る必要があります。
- プロセス効率とサイクルタイムが主な焦点の場合： ポンプダウン時間を短縮するのに最も大きな影響を与えるため、適切にサイジングされたルーツブロワーに投資します。
- 究極の材料純度が主な焦点の場合： ロータリーベーンポンプが高品質で低バックストリーミングモデルであることを確認し、汚染を防ぐようにシステム全体を設計します。
- 高いバインダー含有量の処理が主な焦点の場合： 過酷なデューティ向けに設計された堅牢なポンプを選択し、オイルとフィルターのための厳格な予防的メンテナンス計画を実施します。
結局のところ、ロータリーベーンポンプとルーツブロワーの相乗効果は、現代の真空焼結の要求に対して最も効果的で経済的なソリューションを提供します。
要約表：
| ポンプの種類 | システム内での役割 | 主な利点 |
|---|---|---|
| ロータリーベーンポンプ | 粗引きおよび排気のための一次/背圧ポンプ | 初期真空を処理、脱脂処理に堅牢、オイルメンテナンスが必要 |
| ルーツブロワー | 高速排気のためのブースターポンプ | 中～高真空域での高い排気速度、サイクルタイムを加速 |
