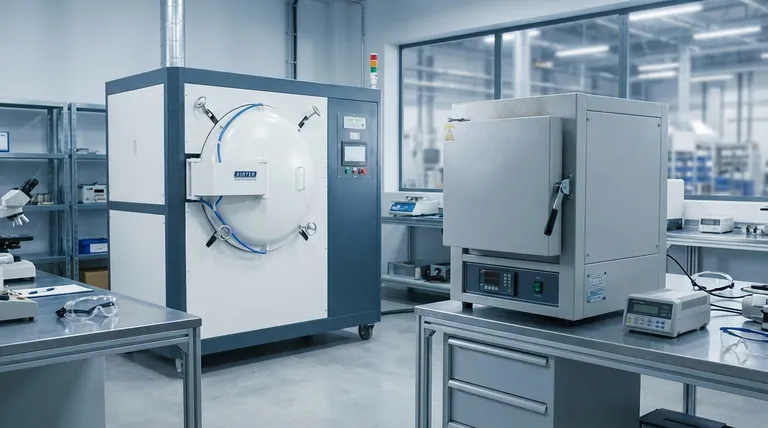

箱型炉と真空炉は工業的熱処理においてそれぞれ異なる目的を果たし、それぞれに独自の性能特性があります。箱型炉は多用途で使い勝手が良く、一般的な用途の精密温度制御に優れています。一方、真空炉は酸化やコンタミを排除することで高純度プロセスに特化し、繊細な材料に理想的です。どちらのタイプも高度な安全性と自動化機能を備えていますが、操作環境（常温か真空か）により、航空宇宙、医療、エネルギーなど特定の産業への適合性が決まります。以下では、その主な違いと用途について説明する。
主なポイントを説明する：
1. 温度制御と均一性
-
箱型炉:
- 高精度の温度制御（±1℃）と一定温度の維持。
- チャンバー全体に均一な加熱が可能で、アニールや焼き入れなどのプロセスに適しています。
- 通常、真空炉に比べ低い温度 (最高 1,200°C)で作動します。
-
真空炉:
- 極端な温度（最高3,000℃）を最小限の熱変動で実現。
- 真空状態は気流を排除し、均等な熱分布を確保します。
- コンピューター制御のランプ・ツー・セットポイント機能により、再現性が向上。
2. 雰囲気と汚染防止
-
箱型炉:
- 周囲雰囲気または制御された雰囲気（不活性ガスなど）で使用する。
- ガスパージで修正しない限り、酸化に対する保護は限定的。
-
真空炉:
- 1×10-¹¹torrの低真空レベルにより、酸化、脱炭、汚染を防止します。
- 反応性金属（チタンなど）や半導体部品のような高純度材料の処理に最適です。
- 副生成物（ガスなど）が加熱中に除去され、最終製品の純度が高まる。
3. 加熱機構
-
箱型炉:
- 多くの場合、抵抗発熱体（グラファイトや金属コイルなど）を使用。
- 真空炉に比べて昇温時間が遅い。
-
真空炉:
- 真空または不活性雰囲気での迅速で安定した加熱には、グラファイト発熱体を使用する。
- 直接、効率的な金属加熱には、（銅コイルによる）誘導加熱が一般的です。
- 真空ホットプレス機 熱と圧力を組み合わせた高度な材料圧密
4. 安全性と自動化
- どちらのタイプにも過昇温アラームや漏出保護などの安全機能が組み込まれています。
- 真空炉はその複雑なシステムのため、より高度な安全装置 (過電圧保護など) を含むことが多い。
- 自動PID制御およびプログラマブル・コンソールはプロセスの再現性を最適化します。
5. コストとメンテナンス
-
箱型炉:
- イニシャルコストと運転コストが低い。
-
真空炉:
- 初期費用（装置と設置）とメンテナンス（真空ポンプの維持）が高い。
- 低真空モデルは、それほど要求の高くない用途に費用対効果の高い中間的なモデルを提供する。
6. 産業用途
- 箱型炉:一般工業用熱処理（鋼の焼戻しなど）。
- 真空炉:航空宇宙（タービンブレード）、医療（インプラント）、エネルギー（発電部品）セクターにとって重要。
7. 柔軟性と効率
- 管状炉 (箱型炉のサブセット) は酸素に敏感な材料に対してより優れたエネルギー効率と雰囲気制御を提供します。
- 真空炉は急速冷却と高純度結果に優れていますが、大量バッチ処理には柔軟性に欠けます。
最終的な検討事項
真空炉と箱型炉のどちらかを選択する際には、材料の感度、予算、要求される純度などの要素を考慮する必要があります。例えば、航空宇宙部品メーカーは真空炉のコンタミのない環境を優先し、自動車部品メーカーは箱型炉のコスト効率を選ぶかもしれません。
ハイブリッドシステム(例えば、不活性ガスバックフィリングを備えた真空炉)を統合することで、特定のニーズに対する性能ギャップをどのように埋めることができるかを検討したことはありますか?
総括表
| 特徴 | 箱型炉 | 真空炉 |
|---|---|---|
| 温度範囲 | 1,200℃まで | 最高3,000 |
| 雰囲気 | 周囲または制御された（不活性など） | 高真空 (1×10-¹¹ torr) |
| 加熱メカニズム | 抵抗素子（より遅い） | グラファイト／インダクション（ラピッド） |
| コスト | 初期コストと運用コストが低い | 初期費用とメンテナンス費用が高い |
| 用途 | 一般熱処理 | 高純度材料 (航空宇宙、医療など) |
