スパークプラズマ焼結（SPS）中の炭素汚染を回避するために、標準のグラファイト工具は、ステンレス鋼、ニッケル基超合金（インコネル718など）、高融点金属（TZM合金など）、または炭化タングステン（WC）や炭化チタン（TiC）などの導電性セラミックスを含む代替金型材料に置き換えられます。これらの材料は、炭素と化学的に反応する粉末や、より高い焼結圧を必要とする粉末のために特別に選択されます。
コアの要点 グラファイトはSPSの業界標準ですが、還元反応を起こしやすい材料には適していません。高強度合金または導電性セラミックス製の代替金型は、炭素汚染を除去し、優れた硬度によりより高い焼結圧をサポートするという追加の利点を提供します。
代替金型材料のカテゴリー
炭素に敏感な材料を処理する場合、一般的に導電性金型の代替品は3つのカテゴリーに分類されます。
金属合金
炭素との相互作用を厳密に回避する必要がある低温範囲では、標準的な金属が効果的です。ステンレス鋼は、多くの用途で容易に入手でき、反応性のない選択肢を提供します。
ニッケル基超合金
より要求の厳しい環境では、インコネル718が主な選択肢です。このニッケル基超合金は、標準鋼よりも高温で強度を維持し、サンプルへの炭素拡散を防ぎます。
高融点金属
高性能が必要な場合は、TZM合金（チタン-ジルコニウム-モリブデン）が使用されます。TZMは、グラファイトに伴う炭素汚染のリスクなしに、優れた高温安定性と導電性を提供します。
導電性セラミックス
標準的な絶縁セラミックスとは異なり、これらの金型はSPSセットアップで機能するために電気を導く必要があります。炭化タングステン（WC）と炭化チタン（TiC）は、極度の硬度と化学的安定性を提供する標準的な選択肢です。
運用上の利点の理解
単純な化学的適合性以外にも、これらの材料への切り替えは焼結プロセスの機械的パラメータを変更します。
化学反応性の排除
これらの代替品を使用する主な理由は、還元反応を回避することです。グラファイトは還元雰囲気を作り出し、酸化物から酸素を除去したり、焼結粉末に炭素を拡散させて特性を変更したりする可能性があります。金属およびセラミック金型は炭素に関して化学的に不活性であり、サンプルの純度を維持します。
硬度の増加の活用
グラファイトは比較的柔らかいため、焼結中に適用できる一軸圧力の量に制限があります。
インコネル、TZM、特に炭化タングステンなどの代替材料は、はるかに硬度が高いです。これにより、より高い焼結圧力を適用でき、グラファイト工具では不可能な方法で高密度化を促進し、結晶粒成長を抑制できます。
トレードオフと考慮事項
これらの材料は炭素の問題を解決しますが、標準的なグラファイトと比較して新しい制約が生じます。
導電性の要件
SPSは、金型を流れるパルスDC電流に依存して熱（ジュール熱）を発生させます。したがって、高強度セラミックスであれば何でも使用できるわけではありません。加熱プロセスを容易にするために、WCまたはTiCのような導電性セラミックスである必要があります。
処理ウィンドウ
参照文献に明示的に記載されていませんが、金属合金（ステンレス鋼など）を使用すると、高融点金属やセラミックスと比較して最大処理温度が必然的に制限されます。サンプルが完全に焼結される前に、金型材料が軟化または溶融しないことを確認する必要があります。
目標に合わせた適切な選択
適切な金型材料の選択は、粉末の特定の感度と高密度化の要件によって異なります。
- 主な焦点が純度である場合：グラファイトで発生する炭素汚染と還元反応のリスクを完全に排除するために、これらの代替品を選択してください。
- 主な焦点が高密度である場合：炭化タングステンまたはTZMなどの優れた硬度を活用して、グラファイトが耐えられないよりも高い圧力を適用してください。
- 主な焦点がコスト効率の高い炭素回避である場合：グラファイトが化学的に互換性のない低温用途では、ステンレス鋼またはインコネル718を使用してください。
最終的に、金型材料の選択により、焼結プロセスを標準的なグラファイト工具の化学的制限から切り離すことができます。
概要表：
| 材料カテゴリー | 具体例 | 主な利点 | 典型的な制限 |
|---|---|---|---|
| 金属合金 | ステンレス鋼 | コスト効率が良い、非反応性 | 最大温度が低い |
| 超合金 | インコネル718 | 高温での高強度 | 中程度の温度上限 |
| 高融点金属 | TZM合金 | 高温安定性 | 酸化に敏感 |
| 導電性セラミックス | 炭化タングステン（WC）、TiC | 極度の硬度、高圧 | 脆性/コスト |
KINTEK SPSソリューションで材料純度を向上させる
炭素汚染が研究や生産を損なうことを許さないでください。KINTEKは、専門的な研究開発と製造に裏打ちされた高精度実験装置を提供します。当社のチームは、カスタマイズ可能なマッフル、チューブ、ロータリー、真空、CVDシステム、および独自の焼結ニーズに対応する特殊な工具オプションを提供しています。
高圧炭化タングステン金型や特殊な高融点金属セットアップが必要な場合でも、標準グラファイトの制限からプロセスを切り離すお手伝いをします。
高温実験プロセスの最適化の準備はできていますか？
カスタムニーズについて話し合うために、今すぐKINTEKにお問い合わせください

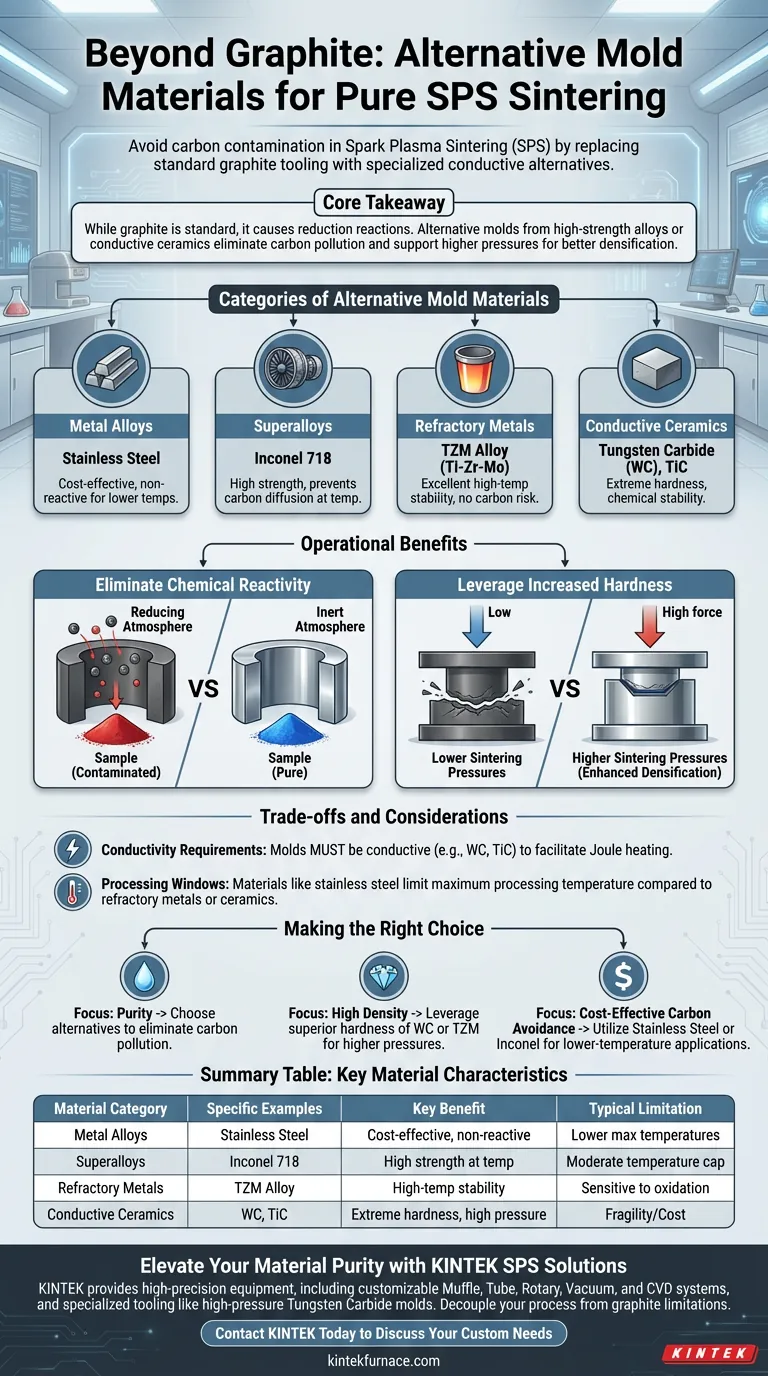

ビジュアルガイド
