質量流量コントローラー（MFC）の使用は、高品質のMoS2合成に必要な流体動態を安定させるための決定的な要因です。 MFCは、通常200 sccmの流量でアルゴンキャリアガスを厳密に制御することにより、前駆体蒸気の輸送速度と分圧を制御します。この精度により、欠陥を引き起こす環境変数が排除され、大きくて均一な単層結晶ドメインの成長が保証されます。
MFCは、混沌としたガスダイナミクスを制御された輸送システムに変えます。レイノルズ数を固定し、速度変動を最小限に抑えることで、原子スケールのMoS2構造を一貫して成長させるために必要な安定した環境を作り出します。
蒸気輸送の物理学
輸送速度の制御
MFCの主な役割は、外部圧力変動からガス流量を切り離すことです。固定流量（例：200 sccm）を維持することにより、前駆体蒸気が一定の計算された速度で基板に輸送されることを保証します。
レイノルズ数の管理
MoS2成長の品質は、反応チャンバー内の流体動態、特にレイノルズ数によって左右されます。MFCは、ガス流量が乱流ではなく層流のままであることを保証するために、この数を特定の範囲内に維持します。
速度変動の最小化
基板表面での乱流や不規則なガスパルスは、核生成プロセスを妨げる可能性があります。MFCによる正確な制御により、これらの速度変動が最小限に抑えられ、蒸気がターゲット領域全体に均一に沈着することが保証されます。
結晶構造への影響
大ドメイン成長の促進
大きな結晶ドメインを達成するには、前駆体の供給が連続的かつ安定している必要があります。MFCは、成長前線での化学ポテンシャルが一定に保たれるようにし、ドメインが無中断で拡大できるようにします。
単層均一性の達成
ガス流量の変動は、前駆体濃度の予期せぬスパイクにつながる可能性があります。流量を安定させることにより、MFCは多層の偶発的な堆積を防ぎ、均一な単層MoS2の形成を促進します。
材料の酸化防止
成長速度論を超えて、MFCは合成前の精密な高流量パージシーケンス（通常450 sccm前後）を可能にします。これにより、チャンバーから空気中の不純物を効果的にフラッシュし、MoS2の品質を低下させる酸化を防ぎます。
トレードオフの理解
不適切なキャリブレーションのリスク
MFCは精度を提供しますが、オペレーターは特定のリアクター形状に対して正しい設定値を選択する必要があります。MFCの設定が高すぎると、前駆体濃度が希釈され、核生成が完全に妨げられる可能性があります。
流量と滞留時間
輸送速度と蒸気が基板上に滞留する時間のバランスはデリケートです。MFCの設定が低すぎて滞留時間を長くすると、重い前駆体を効果的に輸送できず、不均一な被覆につながる可能性があります。
目標に合わせた適切な選択
MoS2合成の品質を最大化するには、特定の品質メトリックに基づいてMFC戦略を調整してください。
- 単層純度が最優先事項の場合：レイノルズ数を安定させ、多層の蓄積を防ぐために、安定した成長流量（例：200 sccm）を優先します。
- 欠陥削減が最優先事項の場合：加熱前に高流量パージサイクル（例：450 sccm）を実行するためにMFCを使用し、酸化性不純物を除去します。
ガス流量の精度は、単なる操作上の詳細ではありません。ナノマテリアルの構造的完全性を決定する制御変数です。
要約表：
| パラメータ | MoS2合成への影響 | 主な利点 |
|---|---|---|
| 流量（sccm） | 前駆体輸送速度を制御する | 多層の蓄積を防ぐ |
| レイノルズ数 | 層流ガスダイナミクスを維持する | 乱流と欠陥を排除する |
| パージ流量 | チャンバーの不純物をフラッシュする | 材料の酸化を防ぐ |
| 化学ポテンシャル | 蒸気濃度を安定させる | 大ドメイン成長を促進する |
KINTEKの精度で材料研究をレベルアップ
MoS2のような高品質の2D材料には、すべての変数に対する妥協のない制御が必要です。KINTEKは、混沌としたガスダイナミクスを制御された成長環境に変えるために必要な高度なハードウェアを提供します。
専門的なR&Dと製造に裏打ちされたKINTEKは、マッフル、チューブ、ロータリー、真空、CVDシステムを提供しており、これらはすべて、高精度のMFCと特殊なリアクター形状を統合するように完全にカスタマイズ可能であり、お客様固有の研究ニーズに対応します。
優れた結晶均一性を実現する準備はできましたか？ 当社の技術専門家まで今すぐお問い合わせください。お客様の研究室の要件に合わせた高温炉システムを設計いたします。

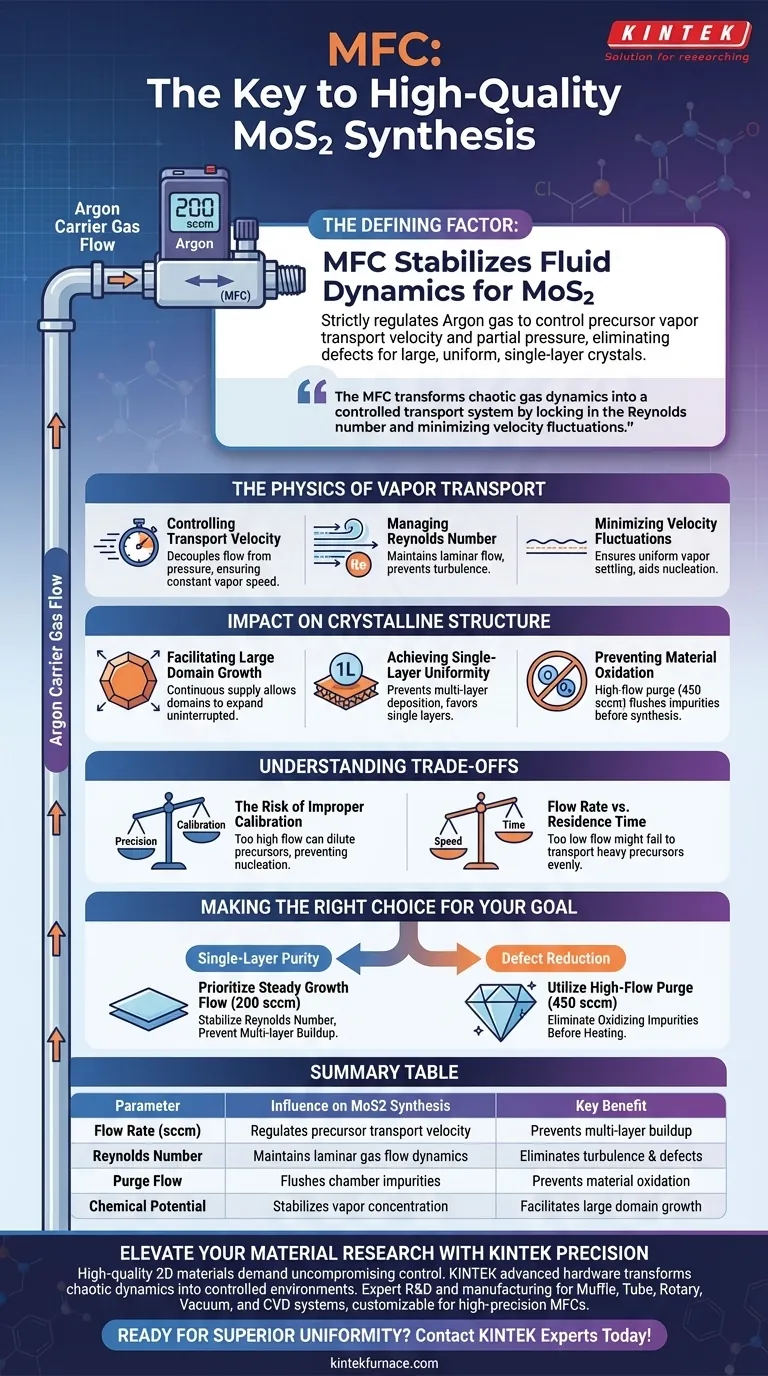

ビジュアルガイド
参考文献
- Feng Liao, Zewen Zuo. Optimizing the Morphology and Optical Properties of MoS2 Using Different Substrate Placement: Numerical Simulation and Experimental Verification. DOI: 10.3390/cryst15010059
この記事は、以下の技術情報にも基づいています Kintek Furnace ナレッジベース .
