本質的に、真空炉はワークピースを2つの方法のいずれかで冷却します。1つは真空中で熱をゆっくりと放射させる方法、もう1つは不活性ガスを炉内に急速に注入して対流によって熱を伝達させる方法です。真空は優れた断熱材であるため、自然冷却は非常に遅く、強制ガス冷却（焼入れ）は特定の材料特性を達成し、サイクル時間を短縮するために使用される、能動的で制御されたプロセスです。
真空中の冷却における核心的な課題は、熱伝達のための空気が存在しないことです。これを克服するために、炉はゆっくりとした熱放射に頼るか、または制御された不活性ガスを導入して迅速な強制対流を可能にし、オペレーターが材料の最終的な特性を正確に制御できるようにします。
根本的な課題：空気なしでの冷却
真空炉の決定的な特徴である空気の不在は、その最大の冷却課題でもあります。通常の雰囲気では、熱は主に対流によって高温の物体から奪われます。これは、空気が物体の周囲を循環するためです。
真空中の熱伝達
炉内のほぼ完全な真空状態では、対流を可能にする空気がありません。このため、熱放射が自然な熱伝達の唯一の重要な方法となります。高温のワークピースは、その熱エネルギーを炉の冷たい内壁に向かって放射します。
これが遅い理由
効果的ではあるものの、放射冷却は対流よりもはるかに遅いプロセスです。冷却速度は、部品と炉壁の温度差、および材料の表面特性によって制限されます。
2つの主要な冷却戦略
これを管理するために、真空炉は処理される材料の望ましい結果に基づいて選択される、2つの異なる戦略を採用しています。
方法1：自然冷却（放射）
これが最も単純な方法です。発熱体はオフにされ、ワークピースは真空チャンバー内に残されます。ワークピースは、その熱を炉の冷たい壁に放射することでゆっくりと冷却されます。炉の壁自体は通常、外部の水冷ジャケットによって冷却されます。
このゆっくりとした穏やかな冷却は、急速な温度変化が応力や望ましくない金属組織相を誘発する可能性のある焼なましや応力除去などのプロセスに最適です。
方法2：強制ガス焼入れ（対流）
硬化のようなプロセスには、急速な冷却（焼入れ）が必要です。これを達成するために、炉は高温ゾーンに高純度の不活性ガス、例えば窒素やアルゴンを急速に再充填します。
強力な内部ファンがこのガスを高速で循環させます。ガスは対流によってワークピースから熱を吸収し、その熱を内部の水冷式熱交換器に伝達します。熱交換器はシステムから効率的にエネルギーを除去します。これにより、自然放射よりも数百倍速い冷却速度が可能になります。
主要なシステムコンポーネントの理解
効果的な強制冷却システムは、連携して機能するいくつかの重要なコンポーネントに依存しています。
不活性ガス
不活性ガスは、高温のワークピースと反応したり汚染したりしないため使用されます。窒素は一般的で費用対効果が高く、アルゴンは窒素と反応する可能性のある材料に使用されます。高い熱伝導率を持つヘリウムは最速の焼入れを提供しますが、はるかに高価です。
対流ファン
高出力ファンは、ガスを高圧・高速で循環させるために不可欠であり、ガスが密な負荷に浸透し、ワークピースを均一に冷却できるようにします。
内部熱交換器
このコンポーネントは車のラジエーターのように機能します。高温のガスがその周りを循環すると、熱は交換器を流れる冷たい水に伝達され、炉の外に排出されます。このコンポーネントの効率は、炉の最大冷却速度の主要な要因です。
水冷シェル
内部熱交換器とは別に、炉全体が「水冷ジャケット」で覆われています。これは、連続的に水を循環させて、炉構造、シール、および電源接続をプロセスの強烈な熱から保護し、自然冷却中の究極のヒートシンクとしても機能します。
トレードオフの理解
冷却方法の選択には、プロセス目標と物理的な制約、コストのバランスを取る必要があります。
速度と材料の応力
急速冷却は効率的ですが、複雑な形状の内部応力、変形、さらには亀裂を引き起こす可能性があります。冷却速度は、材料の厚さと焼入れ性に注意深く合わせる必要があります。
プロセス制御と単純さ
強制ガス焼入れシステムは、炉の設計と操作にかなりの複雑さとコストを追加します。しかし、単純な放射冷却では不可能な、材料の最終的な微細構造と特性に対する貴重な制御を提供します。
ガスの純度とコスト
冷却サイクル中にワークピースの表面酸化や汚染を防ぐためには、高純度のバックフィルガスを維持することが重要です。ガスのコスト（窒素、アルゴン、ヘリウム）も直接的な運用費用となります。
目標に応じた適切な選択
最適な冷却戦略は、望ましい冶金学的結果によって完全に決定されます。
- 主な焦点が焼なましまたは応力除去である場合： 柔らかく安定した最終製品を保証するためには、ゆっくりとした自然放射冷却が理想的な方法であることがよくあります。
- 主な焦点が鋼の硬化または特定の微細構造の作成である場合： これらの変態に必要な急速な冷却速度を達成するためには、強制ガス焼入れが不可欠です。
- 主な焦点がスループットと効率の最大化である場合： 強制ガス焼入れは冷却フェーズを大幅に短縮し、より少ない時間でより多くのプロセスサイクルを可能にします。
最終的に、真空炉における冷却方法の制御こそが、材料の最終的な特性と性能を正確に制御する方法なのです。
まとめ表：
| 冷却方法 | メカニズム | 一般的な用途 | 主な特徴 |
|---|---|---|---|
| 自然冷却（放射） | 真空中で熱が冷たい炉壁に放射される | 焼なまし、応力除去 | 遅く、穏やかで、応力と変形を最小限に抑える |
| 強制ガス焼入れ（対流） | 不活性ガスがファンによって循環され、熱を熱交換器に伝える | 硬化、特定の微細構造 | 速く、制御され、窒素、アルゴン、またはヘリウムを使用して急速冷却を行う |
KINTEKの高度な高温炉ソリューションで、研究室の能力をアップグレードしましょう！ 優れたR&Dと自社製造を活かし、マッフル炉、管状炉、回転炉、真空・雰囲気炉、CVD/PECVDシステムなどの信頼性の高い装置を様々な研究室に提供しています。当社の強力なディープカスタマイズ能力により、焼なまし、硬化、その他のプロセスなど、お客様独自の実験ニーズに正確に合わせることができます。今すぐお問い合わせください。当社の炉がお客様の冷却戦略を最適化し、材料性能を向上させる方法についてご相談いただけます！

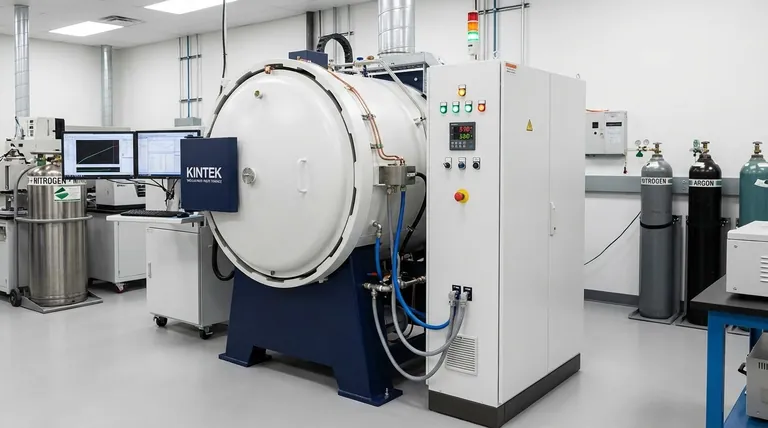

ビジュアルガイド
