簡潔に言えば、プラズマCVD（PECVD）は、幅広い先進産業で利用されている基礎技術です。その最も重要な応用分野は、半導体デバイスを製造するためのマイクロエレクトロニクス、高効率太陽電池の製造、そしてインプラントや器具に生体適合性コーティングを施す医療分野で見られます。
PECVDの核心的な価値は、高性能で機能的な薄膜を低温で成膜できる点にあります。この唯一の利点により、従来の高温成膜法では損傷する可能性のある熱に弱い材料や複雑な部品にも利用できるようになります。
基本：PECVDがなぜそれほど多用途なのか？
PECVDが広く採用されているのは、独自の低温プロセスによるもので、優れた制御性と材料の柔軟性を提供します。
低温の利点
化学反応を開始するために非常に高温を必要とする従来の化学気相成長法（CVD）とは異なり、PECVDはエネルギーが豊富なプラズマを使用します。
このプラズマが、前駆体ガスを分解し、表面に薄膜を成膜するために必要なエネルギーを提供します。PECVDは、大幅に低い温度で動作するため、敏感な電子機器、プラスチック、その他の材料に熱損傷を与えることなくコーティングすることができます。
比類ない材料の柔軟性
PECVDプロセスは、単一の材料タイプに限定されません。多様な機能性コーティングを成膜するために使用できます。
これには、絶縁性酸化物、導電性窒化物、さらにはシリコーンやフッ素樹脂のような特殊なポリマーも含まれます。この適応性により、エンジニアは特定の性能目標に最適な材料を選択できます。
PECVDの主要な産業応用
この多用途性により、PECVDはほぼすべてのハイテク産業において不可欠なプロセスとなっています。それは単なるツールではなく、数え切れないほどの現代の革新を可能にするプラットフォームです。
マイクロエレクトロニクスと半導体
これは、おそらくPECVDの最大かつ最も重要な応用分野です。マイクロチップ上の導電経路間に誘電体（絶縁体）層を成膜するために使用され、短絡を防ぎます。
また、パッシベーション層にも使用されます。これは、最終的な半導体デバイスを湿気、汚染、機械的損傷から密閉する薄い保護膜です。
太陽光発電と太陽エネルギー
効率は太陽電池生産における究極の目標です。PECVDはここで2つの重要な役割を果たします。
まず、太陽電池の表面に反射防止コーティングを施し、太陽光の最大限が反射されずに吸収されるようにします。次に、シリコンウェーハ内のエネルギー損失を低減する表面パッシベーション層を作成し、セルの全体的な効率を直接向上させます。
光学とディスプレイ
PECVDは、屈折率などの膜の光学特性を精密に設計することを可能にします。
この機能は、洗練された光学フィルター、フラットパネルディスプレイ用の高性能防眩コーティング、レンズやサングラス用の耐久性のある保護コーティングを作成するために使用されます。
医療機器
デバイスが人体に埋め込まれる場合、その表面相互作用は非常に重要です。PECVDは、医療用インプラントや手術器具に極薄の生体適合性コーティングを施すために使用されます。
これらのコーティングは、耐久性を向上させ、摩擦を低減し、身体組織との有害反応を防ぐことで、デバイスの安全性と寿命の両方を高めます。
航空宇宙と機械工学
航空宇宙や重工業の部品は、極限状態で動作します。PECVDは、非常に耐久性のある膜を成膜することで解決策を提供します。
これらのコーティングは、優れた耐摩耗性、耐腐食性、および熱安定性を提供し、エンジンや構造部品の重要な部品の動作寿命を延ばします。
トレードオフと課題の理解
PECVDは信じられないほど強力ですが、習得にはかなりの専門知識と投資を必要とする洗練されたプロセスです。
プロセスの複雑さ
PECVD膜の品質は、ガス組成、圧力、温度、プラズマ出力など、変数の複雑な相互作用によって決まります。一貫した高品質の結果を達成するには、細心の注意を払った制御とプロセス最適化が必要です。
装置とコスト
PECVDシステムは、かなりの設備投資を必要とする複雑な真空成膜装置です。必要なコストとインフラストラクチャは、性能が費用を正当化する高価値製造に最も適していることを意味します。
大面積にわたる均一性
大面積（大面積ディスプレイや広いシリコンウェーハなど）にわたって完全に均一な膜を成膜することは困難な場合があります。プラズマ分布を管理し、一貫した膜厚と特性を確保するためには、高度なシステム設計が必要です。
目標に合った正しい選択をする
PECVDは単一のソリューションではなく、プラットフォーム技術です。その適用方法は、解決しようとしている問題に完全に依存します。
- 電子性能と小型化に重点を置く場合：現代の集積回路に不可欠な高純度誘電体層とパッシベーション層を成膜するためにPECVDを使用します。
- エネルギー効率に重点を置く場合：太陽光発電セルの出力を直接向上させる反射防止コーティングと表面パッシベーションコーティングを作成するためにPECVDを活用します。
- 材料の耐久性に重点を置く場合：機械、航空宇宙、または医療部品に硬く、耐摩耗性または耐腐食性のコーティングを作成するためにPECVDを適用します。
- 光学制御に重点を置く場合：高度なフィルター、レンズ、ディスプレイ用に膜の屈折率を精密に設計するためにPECVDを利用します。
最終的に、機能的な表面を作成するPECVDの能力は、私たちの世界を定義する多くのテクノロジーにとって重要な実現要因です。
要約表：
| 産業 | 主要なPECVD応用 | 主な利点 |
|---|---|---|
| マイクロエレクトロニクス | 誘電体層、パッシベーション膜 | 短絡を防ぎ、湿気や汚染から保護する |
| 太陽光発電 | 反射防止コーティング、表面パッシベーション | 反射とエネルギー損失を低減することで太陽電池効率を向上させる |
| 医療機器 | インプラントおよび器具への生体適合性コーティング | 耐久性を向上させ、摩擦を低減し、有害な組織反応を防ぐ |
| 光学とディスプレイ | 光学フィルター、防眩コーティング | 光学特性を強化し、レンズやスクリーンに耐久性のある保護を提供する |
| 航空宇宙と機械 | 耐摩耗性、耐腐食性膜 | 極限条件下での部品寿命を延ばし、熱安定性を提供する |
最先端のPECVDソリューションでプロジェクトを次のレベルに引き上げませんか？ KINTEKでは、優れた研究開発と自社製造を活かし、特殊なCVD/PECVDシステムを含む高度な高温炉システムを提供しています。当社の強力なディープカスタマイズ能力により、マイクロエレクトロニクス、太陽エネルギー、医療機器、光学、航空宇宙など、お客様固有の実験および生産ニーズに正確に対応できます。今すぐお問い合わせいただき、当社のオーダーメイドPECVD技術が貴社の業界でどのように革新と効率を推進できるかについてご相談ください！

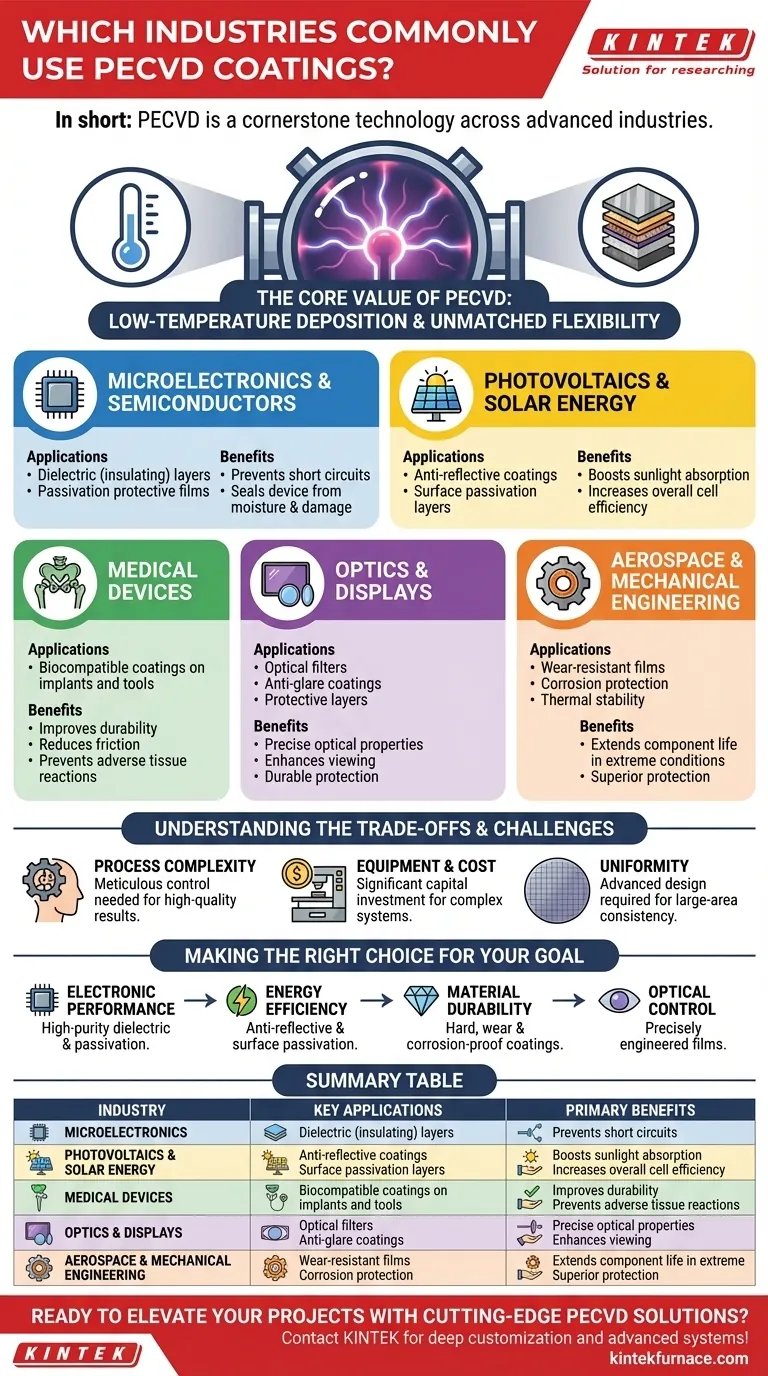

ビジュアルガイド
