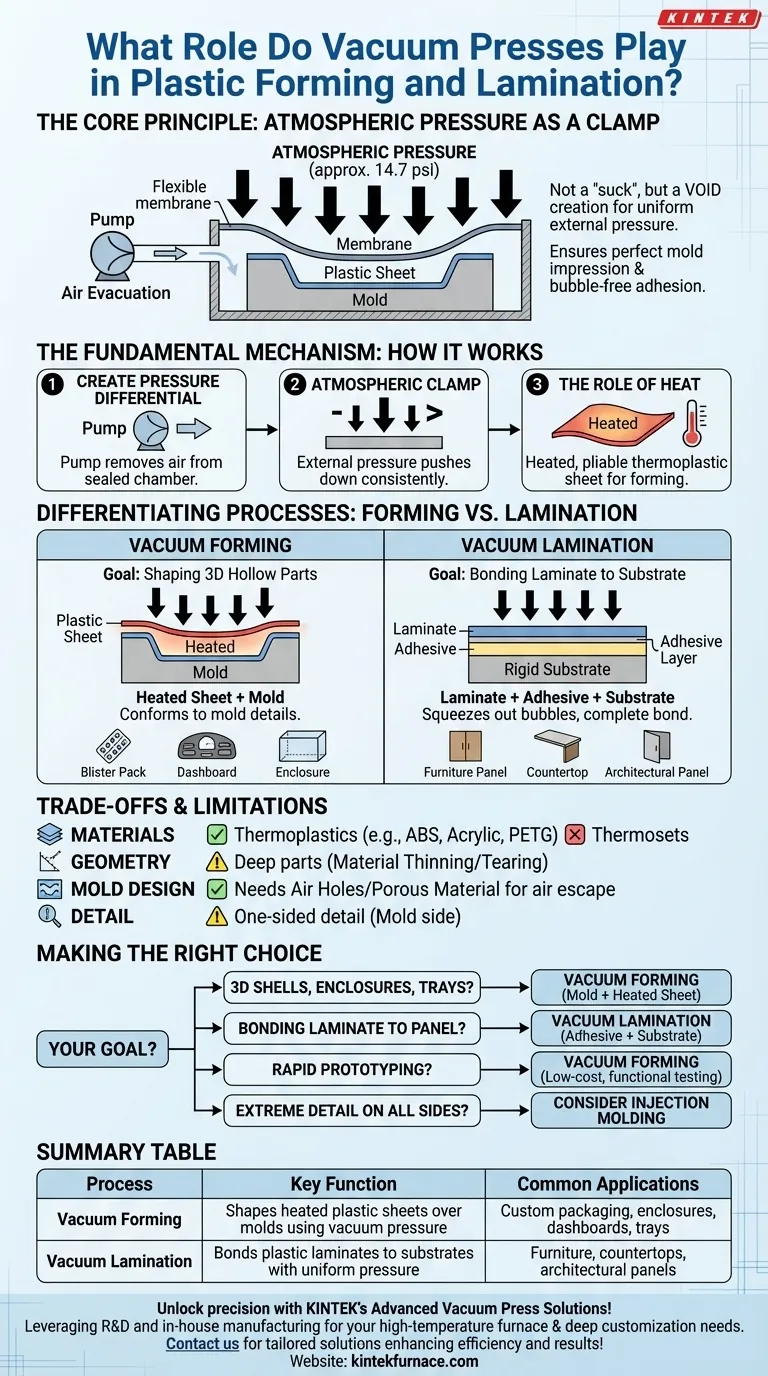

プラスチック成形およびラミネーションにおける真空プレスの役割とは？精密加工のための必須ガイド

本質的に、真空プレスは強力で均一なクランプとして大気圧を利用します。プラスチックの場合、加熱され柔軟になったプラスチックシートと金型または基板との間の空気を排出し、大気の重さで材料を精密な形状にプレスしたり、表面に完全に接着させたりすることで、重要な役割を果たします。

真空プレスの主な役割は、材料を「吸い込む」ことではなく、空隙を作り、巨大で均一に分散された大気圧（海面で約14.7 psi）によって成形またはラミネーションの作業を行わせることです。これにより、金型の完璧な印象と気泡のない接着が保証されます。

基本原理：真空圧がどのように形状を形成し、接着するか

真空プレスは、物理学の力を利用したシンプルでありながら洗練されたシステムです。そのメカニズムを理解することが、製造におけるその役割を理解する鍵となります。

圧力差の生成

プロセスは、ポンプがワークピースと金型を含む密閉されたチャンバーまたはバッグから空気を除去することから始まります。この排気によって、低圧環境、つまり真空が生成されます。

「クランプ」としての大気圧

空気が除去されると、外部の大気圧はチャンバー内の圧力によって相殺されなくなります。この不均衡により、プレス膜の柔軟な部分に正味の力が押し付けられ、内部の材料表面全体に一貫した圧力が適用されます。

熱の役割

プラスチック成形の場合、プラスチックシートはまず特定の成形温度まで加熱する必要があります。この温度で、材料は柔らかく可塑性になり、比較的低い大気圧の力で金型上に伸ばされ、成形されます。

主要プロセスの区別：成形 vs. ラミネーション

どちらのプロセスも同じ原理を使用しますが、その目的は異なります。「真空プレス」という用語はラミネーションによく使用され、「真空成形機」は成形に使用されますが、根底にある技術は同じです。

真空成形の説明

真空成形では、加熱されたプラスチックシートが金型の上にドレープされます。真空がシートと金型の間の空気を吸い出し、プラスチックを金型のあらゆる細部に完全に適合させます。これは、立体的な中空部品の作成に理想的です。

一般的な用途には、カスタムパッケージ（ブリスターパック）、機器のエンクロージャー、車両のダッシュボード、製品トレイなどがあります。

ラミネーションの説明

ラミネーションの目的は、材料を接着することです。真空プレスは、薄いプラスチックシート（ラミネート）をMDFや合板などの剛性または湾曲した基板に接着するために使用されます。

均一な圧力により、表面全体に完全な接着が保証され、すべての気泡と過剰な接着剤が押し出されます。これは、家具、カウンタートップ、建築パネルなどの耐久性のある装飾表面を作成するために不可欠です。

トレードオフと限界の理解

強力である一方で、真空プレスプロセスには、特定のプロジェクトへの適合性を決定する上で重要な制約があります。

材料の制約

この方法は主に熱可塑性プラスチック、つまり加熱すると可塑性になり、冷却すると固化するプラスチックに適用されます。一般的な例としては、ABS、アクリル（PMMA）、ポリスチレン（HIPS）、PETG、ポリカーボネート（PC）などがあります。不可逆的に硬化する熱硬化性プラスチックは、真空成形できません。

幾何学的課題

非常に深い部品や、鋭い内角を持つ部品は成形が難しい場合があります。材料は金型に引き込まれる際に伸び、深い部分では過度に薄くなったり、破れたりすることがあります。これは材料の薄化として知られています。

金型設計要件

金型（または「バック」）は、空気が排出されるように設計する必要があります。これは通常、金型の低い位置に小さな真空穴を開けるか、金型全体を多孔質材料で作ることによって達成されます。

片面のみの詳細

真空成形では、金型に接するプラスチックの側面のみが高忠実度の仕上げを得ます。外側の側面は、成形表面に直接接触していないため、詳細が少なくなります。

用途に適した選択をする

真空プレスが適切なツールであるかどうかを判断するには、最終的な目標を考慮してください。

3Dシェル、エンクロージャー、またはカスタムトレイの作成が主な目的の場合：プロセスは真空成形であり、金型と加熱されたプラスチックシートが必要です。
プラスチック仕上げを平らなパネルまたは湾曲したパネルに接着することが主な目的の場合：プロセスは真空ラミネーションであり、接着剤と基板が必要です。
迅速なプロトタイピングが主な目的の場合：真空成形は、高価な射出成形ツールに投資する前に、設計をテストし、機能プロトタイプを作成するための優れた低コストな方法です。
すべての側面に極めて詳細な部品が主な目的の場合：射出成形や圧力成形など、より高い詳細度を達成するために陽圧を使用する他のプロセスを検討する必要があるかもしれません。

大気の目に見えない力を活用することで、真空プレスはプラスチックの成形と接着の両方において信頼性が高く精密な方法を提供します。

要約表：

プロセス	主要機能	一般的な用途
真空成形	真空圧を使用して加熱されたプラスチックシートを金型に合わせて成形	カスタムパッケージ、エンクロージャー、ダッシュボード、トレイ
真空ラミネーション	均一な圧力でプラスチックラミネートを基板に接着	家具、カウンタートップ、建築パネル
