高温用途において、アプリケーション温度、分類温度、およびエレメント温度の区別を理解することは、運用上の安全性と機器の寿命を確保するために不可欠です。アプリケーション温度はシステム全体の最大連続動作温度であり、分類温度は熱による収縮に基づいた断熱材の標準化された材料評価であり、エレメント温度は加熱源自体の表面温度です。
分類温度とエレメント温度は個々のコンポーネントにとって重要なエンジニアリング仕様ですが、アプリケーション温度は炉の真の持続可能な動作限界を定義する唯一の評価です。特定のプロセス用の機器を評価する際には、常にアプリケーション温度を優先してください。
評価の解剖：コンポーネントからシステムへ
高温機器を効果的に使用するには、これらの評価が互いにどのように関連しているかを理解する必要があります。これらは、原材料の限界から炉の実用的な能力まで、熱システム内の異なる点を表しています。
分類温度：断熱材のベンチマーク
分類温度は、耐火物または断熱材の標準化された特性です。これは実験室で決定されます。
具体的には、材料がその温度で24時間保持された後、特定の限定された線形収縮（例：2〜4%）を示す温度です。これは品質管理と比較のための指標であり、運用ガイドラインではありません。
エレメント温度：熱源
エレメント温度は、炉内で熱を発生させる発熱体（例：コイルやロッド）の文字通りの表面温度です。
この温度は、炉室の空気温度よりも常に著しく高くなります。エレメントから炉室および処理される製品へ熱を駆動するためには、急峻な温度勾配が必要です。
アプリケーション温度：実際の運用限界
アプリケーション温度は、オペレーターにとって最も重要な数値です。これは、炉またはシステム全体が継続的かつ安全に動作できる最大温度を表します。
この評価は、製造元によって決定される全体的な値です。断熱材、発熱体、炉ケーシング、その他のコンポーネントの限界、および雰囲気や一般的なサイクル時間などの運用要因を考慮に入れています。
重要なトレードオフを理解する
これらの用語を混同することは、一般的で費用のかかる間違いです。これらの温度評価間のギャップは恣意的なものではなく、不可欠なエンジニアリング安全マージンを表しています。
分類温度が不適切なガイドである理由
断熱材の分類温度は、炉のアプリケーション温度よりも常に大幅に高くなります。たとえば、アプリケーション温度が1200°Cの炉は、分類温度が1400°Cの断熱材を使用する場合があります。
炉を断熱材の分類温度近くで運転すると、急速かつ恒久的な損傷を引き起こします。断熱材は収縮し、ひび割れ、断熱特性を失い、壊滅的な熱損失と潜在的な構造的故障につながります。
エレメントとアプリケーションのギャップ
エレメント温度とアプリケーション温度の差は、エレメントがどれだけ懸命に機能しなければならないかを示します。非常に大きなギャップは、断熱不良または非効率な設計を示している可能性があります。
逆に、アプリケーション温度に近すぎるエレメント温度は、エレメント自体の最大限界近くで動作している可能性があるため、エレメントの寿命を縮める可能性があります。
誤解の危険性
プロセスを分類温度に基づいて行うことは、最も一般的な落とし穴です。これは常に炉の断熱ライニングの破壊につながり、仕様の誤用です。常に製造元が示すアプリケーション温度に基づいてプロセスを設計してください。
目標に合った適切な選択をする
この理解を利用して、高温機器の購入、操作、または保守のいずれにおいても、意思決定を導いてください。
- 新しい機器の購入が主な焦点である場合：アプリケーション温度に焦点を当ててください。これは、炉が連続的で長期的な操作のためにプロセスの要件を満たすことを保証する唯一の数値です。
- 保守または修理が主な焦点である場合：分類温度を使用して正しい交換用断熱材を選択し、必要なアプリケーション温度に対して十分な安全マージンを確保してください。
- プロセス効率が主な焦点である場合：エレメント温度とアプリケーション温度の関係を監視してください。突然の変化は、断熱材の劣化やその他のシステムの非効率性を示している可能性があります。
これらの異なる評価を理解することで、単に機器を使用するだけでなく、信頼性の高い安全な高温プロセスを真に設計することができます。
要約表：
| 温度の種類 | 定義 | 主要な役割 |
|---|---|---|
| アプリケーション温度 | システム全体の最大連続動作温度 | 炉の安全で持続可能な動作限界を定義する |
| 分類温度 | 収縮に基づいた断熱材の標準化された材料評価 | 材料の選択と品質管理に使用され、操作には使用されない |
| エレメント温度 | 発熱体の表面温度 | 熱源の強度とシステム効率を示す |
KINTEKの精密ソリューションで高温プロセスを最適化しましょう！卓越した研究開発と社内製造を活用し、マッフル炉、チューブ炉、ロータリー炉、真空炉、雰囲気炉、CVD/PECVDシステムなどの高度な炉を多様な研究室に提供しています。当社の深いカスタマイズ能力により、安全性と効率性を高めるための独自の実験ニーズが満たされます。今すぐお問い合わせください。当社のオーダーメイドの炉ソリューションがお客様の業務にどのように役立つかをご相談ください！

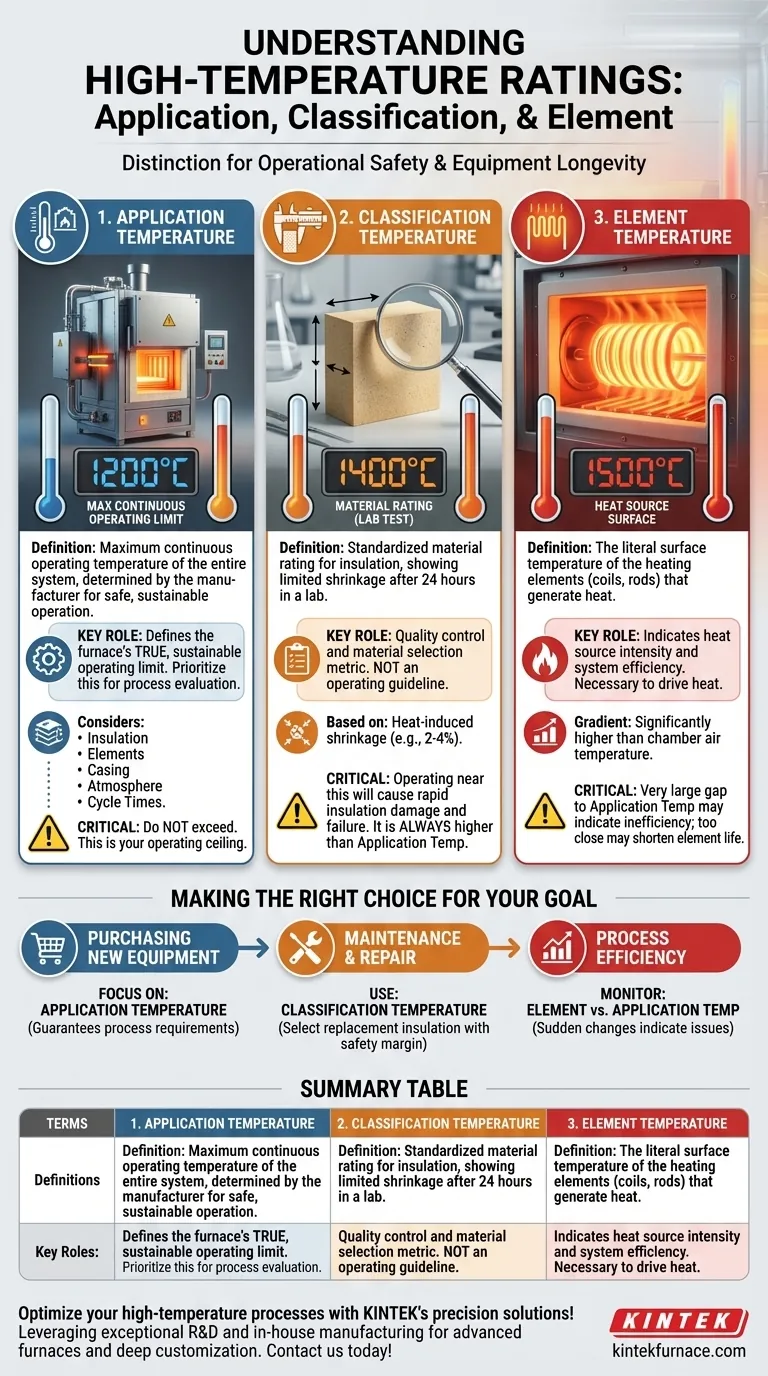

ビジュアルガイド
