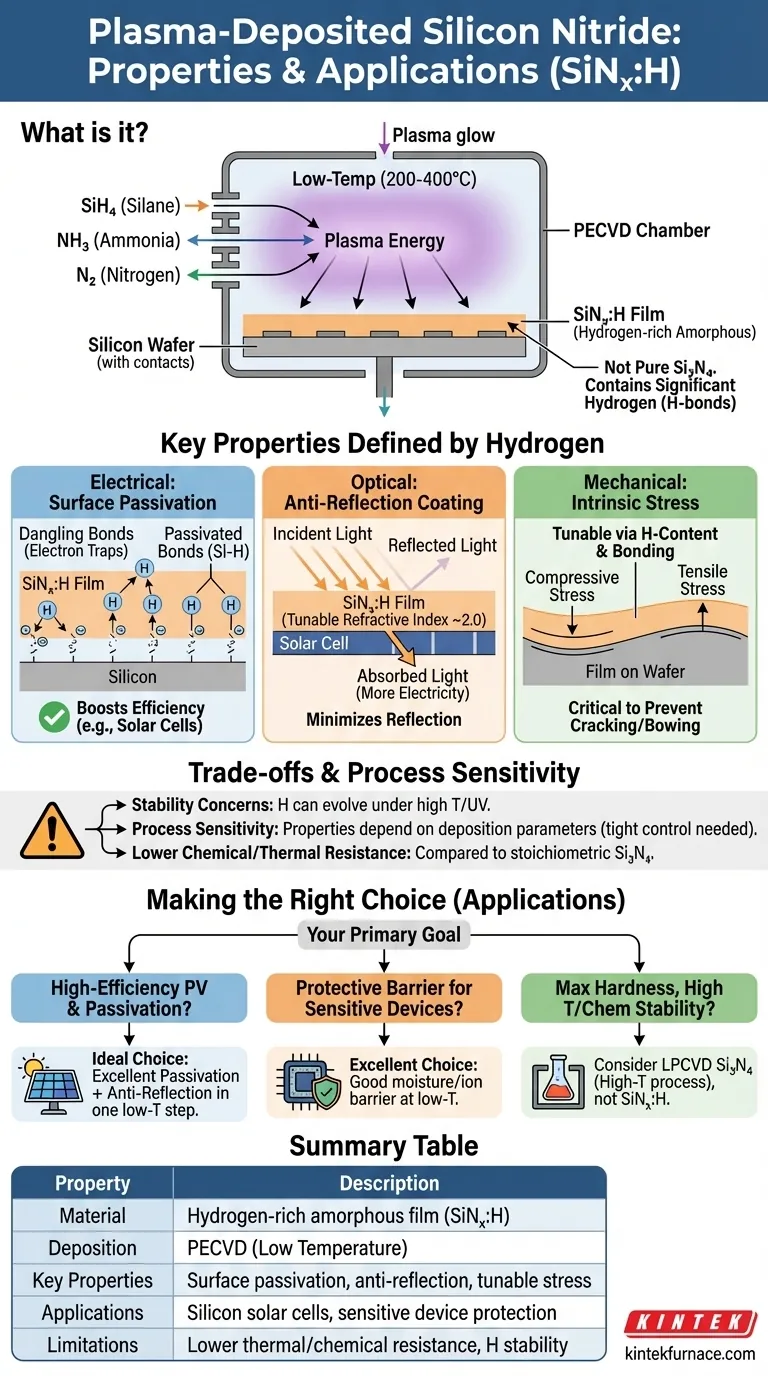

プラズマ堆積窒化ケイ素（SiNx）は、主にシラン（SiH4）とアンモニア（NH3）または窒素（N2）を前駆体として用い、プラズマエンハンスト化学気相成長法（PECVD）によって合成される薄膜材料である。このプロセスにより、ユニークな光学的、電気的、機械的特性を持つ水素リッチ化合物が得られ、半導体や光電池の用途に不可欠なものとなる。太陽電池のパッシベーション層として機能するその能力は、調整可能な屈折率、応力特性、化学的安定性に由来する。成膜プロセスは、従来のCVDに比べて比較的低温で行われるため、温度に敏感な基板との互換性がある。
キーポイントの説明
-
形成プロセス
- シランと窒素/アンモニアの気相反応をプラズマで促進するPECVD法により、低温（通常300～400℃）で生成される。
- 水素の取り込み（Si-H結合またはN-H結合として）はプロセスに内在しており、材料の挙動に影響を与える。
- とは異なり 雰囲気レトルト炉 PECVDはプラズマを使用し、バルク加熱なしで成膜を行う。
-
主な特性
- 光学:反射防止コーティングのために屈折率を調整可能（1.8-2.5）。
- メカニカル:残留応力（圧縮/引張）は蒸着パラメータに依存するが、高い硬度と耐摩耗性。
- 電気的特性:誘電特性に優れ、導電率が低く、電子機器の絶縁層に適している。
- 化学的安定性:酸化や水分の浸透に強く、下地材料の環境保護に重要。
-
用途
- 太陽光発電:多結晶シリコン太陽電池の表面再結合を低減するパッシベーション層としての主な用途。
- 半導体:エッチ選択性と熱安定性により、IC製造におけるバリアまたはマスキング層。
- オプトエレクトロニクス:ディスプレイとセンサー用反射防止コーティング、調整可能な光学特性を活用。
-
他の方法にはない利点
- CVDより低い成膜温度で、基板の完全性を維持。
- 物理的気相成長法（PVD）に比べて優れた適合性で、複雑な形状を均一にカバー。
- ガス比の調整（Si/N比など）による組成の柔軟性により、特定のニーズに合わせた特性を実現。
-
課題
- 高温での水素アウトガスは、膜特性を不安定にする可能性がある。
- ストレス管理には、剥離を防ぐためにプラズマパワーとガス流を正確に制御する必要がある。
- プロセスの再現性には、安定したPECVDハードウェア構成（電極設計、プラズマ均一性）が必要です。
-
研究と最適化
- 真空焼結や制御雰囲気炉を用いた研究では、水素含有量や結晶化度に対する成膜後のアニーリング効果を探求しています。
- 新たな用途としては、生体適合性コーティングや、応力と接着が重要なMEMSデバイスなどがある。
プラズマ堆積窒化シリコンは、テーラーメイドの薄膜工学がいかに基礎的な材料科学と産業革新の架け橋となっているかを例証している。その多用途性は、エネルギーハーベスティングから先端エレクトロニクスに至るまで、新たな応用を刺激し続けている。
総括表
| プロパティ | 物件概要 |
|---|---|
| 光学 | 屈折率調整可能 (1.8-2.5)、水素含有量はIR/UV吸収に影響する |
| 機械的 | 高硬度、耐摩耗性、応力は蒸着パラメータに依存する |
| 電気的特性 | 優れた誘電特性と低い導電性 |
| 化学的安定性 | 耐酸化性、耐湿性 |
| 用途 | 太陽電池パッシベーション、IC製造、反射防止コーティング |
