ホットウォール真空炉の最大の制限は、その最高動作温度です。真空を保持するレトルト（容器）全体が外部から加熱されるため、熱と真空圧力の複合的なストレスにより、材料の強度が低下します。この基本的な設計上の制約により、ホットウォール炉の最高温度は通常約1100°C（2000°F）に制限されます。
ホットウォール炉は、高温能力を犠牲にして、よりシンプルでコスト効率の高い設計を実現しています。この核となるトレードオフを理解することは、代替となるコールドウォール炉と比較する際に不可欠です。
核心となる制約：ホットウォールレトルト
ホットウォール炉の決定的な特徴は、発熱体が真空容器の外側に配置されていることです。これは、その性能と物理的な限界に直接的な影響を及ぼします。
なぜ温度が制限されるのか
ホットウォール設計では、金属製レトルトは、内部の真空を維持しながら外部からの大気圧に耐える必要があり、さらにプロセス温度まで加熱されます。
レトルトの温度が上昇すると、金属はその構造的完全性を失い、クリープ、変形、疲労の影響を受けやすくなります。安全性と運用寿命を確保するためには、材料が著しく弱くなる点より低い温度に保つ必要があります。典型的な合金の場合、これは1100°C（2000°F）程度です。
コールドウォール設計との違い
コールドウォール真空炉は、設計を逆転させることでこの問題を解決します。外部の真空容器は水冷され、室温近くに保たれるため、その構造強度が損なわれることはありません。
発熱体と断熱材は、この低温のチャンバーの内側に配置されます。この構造により、コールドウォール炉は、主要な圧力容器自体ではなく、極端な熱にさらされる唯一の部品が特殊な内部要素であるため、2000°C（3632°F）をはるかに超える高温に達することができます。
トレードオフの理解
温度の上限は大きな制限ですが、ホットウォール炉を劣った選択肢にするものではありません。それは単に、明確な利点と欠点を持つ専門的なツールであることを意味します。
シンプルさとコストの利点
ホットウォール炉は一般的に、コールドウォール炉よりも複雑性が低く、製造コストも安価です。
さらに、真空はレトルトの小さな内部容積にのみ引かれます。これは、より小型の真空ポンプを使用できることを意味し、より速い排気時間と低い運用コストにつながります。
コールドウォールの性能上の優位性
1100°Cを超える温度を必要とするアプリケーションでは、コールドウォール炉が唯一の実行可能な選択肢です。
また、通常、より速い加熱および冷却速度を提供します。水冷シェルは効率的なヒートシンクとして機能し、より迅速な温度変化を可能にします。これは特定の冶金プロセスにとって重要となる場合があります。
メンテナンスと汚染
ホットウォール炉では、発熱体がプロセス環境から分離されているため、メンテナンスが簡素化され、発熱体自体からの汚染リスクが軽減されます。
コールドウォール設計では、内部の発熱体と断熱材が適切に管理されない場合、汚染源となることがあり、その運用に複雑さが加わります。
プロセスに適した選択を行う
ホットウォール炉とコールドウォール炉のどちらを選択するかは、特定のプロセス要件に直接依存します。
- コスト効率の高い処理を1100°C（2000°F）以下で行うことが主な焦点である場合： ホットウォール炉は、多くの場合、より効率的で信頼性が高く、経済的な選択肢です。
- 高温能力または急速なサイクルが主な焦点である場合： コールドウォール炉は、アプリケーションにとって必要かつ優れた技術です。
この基本的な設計の違いを理解することが、特定の熱処理ニーズに適したツールを選択するための鍵となります。
概要表：
| 特徴 | ホットウォール炉 | コールドウォール炉 |
|---|---|---|
| 最高動作温度 | ～1100°C (2000°F) | >2000°C (3632°F) |
| 設計の複雑さ | 低く、よりシンプル | 高く、高度 |
| コスト | より費用対効果が高い | より高価 |
| 排気時間 | 速い | 遅い |
| 加熱/冷却速度 | 遅い | 速い |
| 汚染リスク | 要素からの汚染は低い | 管理されない場合は高い |
研究室独自のニーズに合わせた高温炉が必要ですか？ KINTEKは、卓越した研究開発と社内製造を活用し、マッフル炉、管状炉、回転炉、真空炉＆雰囲気炉、CVD/PECVDシステムなどの高度なソリューションを提供しています。強力な深いカスタマイズ能力により、お客様の実験要件に正確に合致するよう保証します。今すぐお問い合わせください。熱処理の効率を向上させましょう！

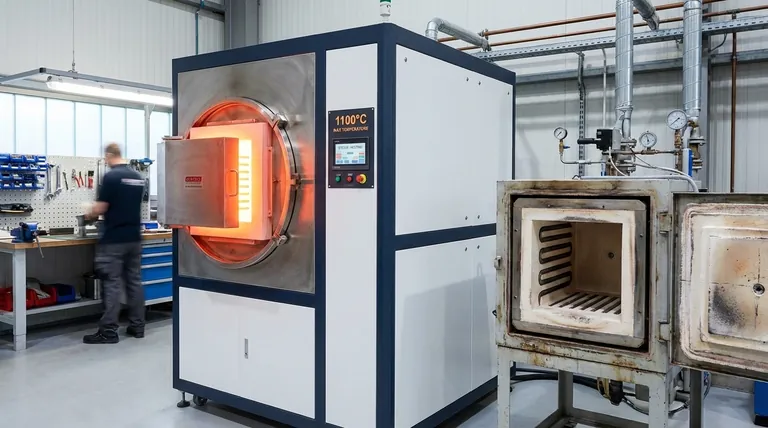

ビジュアルガイド
