核となるのは、真空炉の動作原理が、高度に制御された汚染のない環境で材料を熱処理するために設計された4相サイクルであるということです。このプロセスは、チャンバーを排気して真空を作り出すこと、材料を目標温度まで正確に加熱すること、指定された時間保持すること、そして最後に目的の材料特性を達成するために制御された速度で冷却すること、という順序で実行されます。
真空炉は単なるオーブンではありません。それは材料の微細構造を操作するための洗練されたシステムです。大気中のガスを除去することにより、酸化などの望ましくない化学反応を防ぎ、従来の炉では不可能な高純度のプロセスと優れた結果を可能にします。
制御のシステム：主要コンポーネント
動作サイクルを理解するためには、まず連携して機能する主要なシステムを認識する必要があります。各コンポーネントは、炉内の環境を制御する上で重要な役割を果たします。
真空チャンバーと排気システム
プロセス全体は、水冷ジャケットを備えた二重壁の鋼製チャンバーであることが多い密閉された真空容器内で発生します。
このチャンバーは排気システムに接続されており、通常は機械式ポンプと高真空ポンプ（分子ポンプや拡散ポンプなど）の組み合わせを使用して、空気やその他のガスを除去します。目標は、反応性分子が最小限の環境を作り出すことです。
ホットゾーンと発熱体
チャンバー内部にはホットゾーンがあり、加熱が行われる断熱された領域です。断熱材は、極度の熱を閉じ込めるために、高品位のカーボンフェルトやセラミックファイバーなどの材料で作られています。
加熱は、グラファイトやモリブデンなどの材料で作られた発熱体によって行われます。洗練された制御システムがこれらの発熱体への電力を管理し、正確な温度ランプアップと安定性を可能にします。
冷却システム
急速かつ均一な冷却は、加熱と同じくらい重要です。これは、アルゴンや窒素などの高圧不活性ガスをチャンバー内のノズルを通して噴射することによって管理される冷却システムによって行われます。容器の外部水ジャケットは、この熱を放散させるのに役立ちます。
4相動作サイクル
動作原理は、4つの明確で重要なフェーズに展開されます。熱処理全体の成功は、各ステップの正確な実行にかかっています。
フェーズ1：排気（雰囲気の除去）
材料が装填され、炉のドアが密閉されると、排気システムが作動します。排気の主な目的は、大気中のガス、特に酸素と水蒸気を除去することです。
このステップは基本的です。それは材料表面での酸化やその他の化学反応を防ぎ、さもなければ最終製品の完全性を損なうことになります（特にろう付けや反応性金属の焼鈍などのプロセスにおいて）。
フェーズ2：加熱と保持（処理）
所望の真空度に達した後、発熱体に電力が供給されます。温度は、材料とプロセス固有の事前プログラムされたプロファイルに従って上昇します。このプロファイルはランプと呼ばれます。
目標温度に達すると、材料は所定の時間「保持」（ソーキング）されます。この保持（または処理）フェーズにより、部品全体が均一な温度に達し、応力緩和や硬化などの目的の冶金学的変化がその構造全体で起こることが保証されます。
フェーズ3：冷却（焼き入れ）
保持後、発熱体はオフになり、冷却フェーズが開始されます。これは受動的なプロセスではなく、高度に制御された焼き入れです。
冷却速度は、目的の材料特性（微細構造）を固定するために重要です。不活性ガスが高圧で通常使用され、部品を急速かつ均一に冷却し、反りを防ぎ、一貫した結果を保証します。
フェーズ4：再加圧とアンロード
炉のドアを開ける前に、チャンバー圧力を大気圧に戻す必要があります。これは、チャンバーに不活性ガスを戻し入れることによって行われます。
圧力が均等になり、部品が安全な取り扱い温度まで冷却されると、炉を開けて完成した材料を取り出すことができます。
トレードオフの理解
真空炉の選択には、その大きな利点と、本質的な複雑さとコストとのバランスを取ることが含まれます。それは普遍的な解決策ではなく、特殊なツールです。
利点：比類のない純度
主な利点は、大気中の汚染の排除です。これにより、酸化なしに敏感な金属や合金の明るくクリーンな処理が可能になり、医療、航空宇宙、高純度エレクトロニクス用途に最適です。
利点：強化された材料特性
加熱および冷却サイクルに対する正確な制御により、優れた一貫した材料特性の作成が可能になります。最終的な微細構造に対するこのレベルの制御は、標準的な雰囲気炉では再現が困難です。
欠点：コストと複雑さ
真空炉は機械的に複雑で、真空ポンプ、高度なシール、高度な制御システムを必要とします。これにより、単純な炉と比較して、初期投資が高くなり、より厳格なメンテナンス要件が必要になり、運用コストが高くなります。
欠点：サイクルタイム
排気および再加圧フェーズは、プロセス全体にかなりの時間を追加します。表面仕上げが重要でない大量生産、低マージンの部品の場合、従来の雰囲気炉の方が経済的であることがよくあります。
プロセスに最適な選択をする
あなたの特定の目標は、真空炉が適切なツールであるかどうかを決定します。
- 表面の完全性と清浄度が主な焦点である場合（例：ろう付け、医療用インプラント）： 真空炉の汚染のない環境は交渉の余地がありません。
- 特定の機械的特性の達成が主な焦点である場合（例：工具鋼の硬化、チタンの焼鈍）： 正確な熱制御と急速な焼き入れ能力が一貫した結果に不可欠です。
- 大量、低コストの熱処理が主な焦点である場合： 長いサイクルタイムと高いコストにより、従来の雰囲気炉または誘導炉の方が実用的な選択肢となる可能性があります。
真空炉の背後にある原理を理解することで、純度と精度が最も重要となるアプリケーションにおいて、その独自の機能を活用できるようになります。
要約表：
| フェーズ | 主なアクション | 目的 |
|---|---|---|
| 1. 排気 | 大気ガスの除去 | 酸化と汚染の防止 |
| 2. 加熱と保持 | 目標温度への加熱と保持 | 均一な冶金学的変化の達成 |
| 3. 冷却 | 不活性ガスによる制御された焼き入れ | 目的の材料特性の固定 |
| 4. 再加圧 | 大気圧への復帰 | 完成した材料の安全なアンロード |
KINTEKの先進的な真空炉ソリューションで、熱処理プロセスの可能性を最大限に引き出しましょう！ 卓越した研究開発と社内製造を活用し、マッフル炉、チューブ炉、回転炉、真空・雰囲気炉、CVD/PECVDシステムなどの高性能オプションを多様な研究所に提供します。強力なカスタムメイド機能により、お客様固有の実験ニーズへの正確な適合が保証され、比類のない純度、強化された材料特性、一貫した結果がもたらされます。ラボの効率と精度を向上させる準備はできましたか？お客様固有のアプリケーションにどのように合わせたソリューションが役立つかをご相談いただくために、今すぐお問い合わせください！

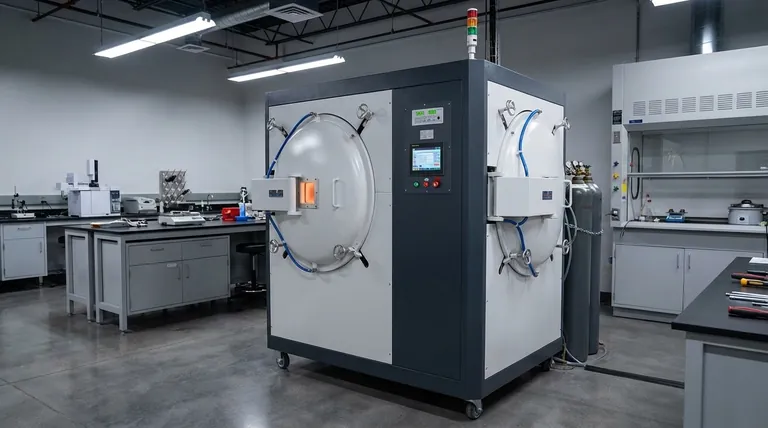

ビジュアルガイド
