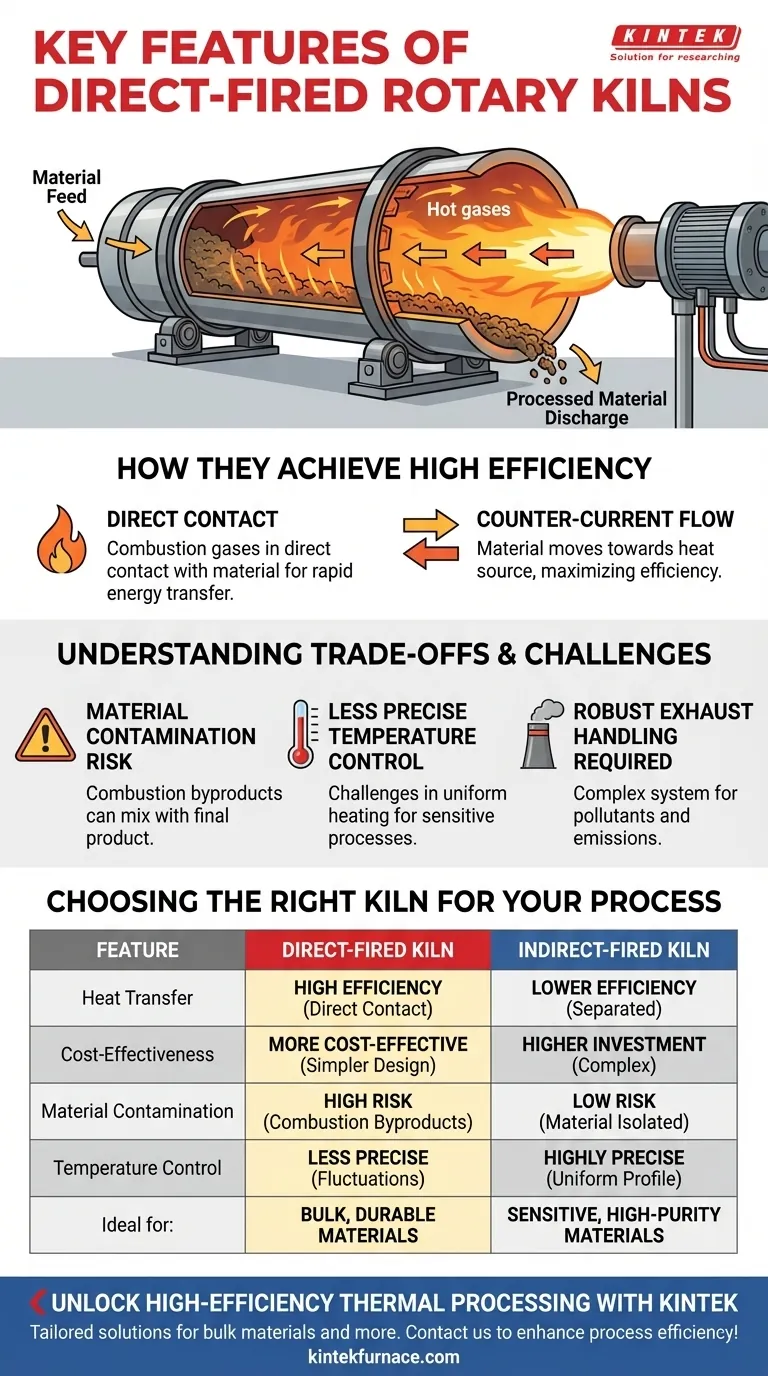

直火式ロータリーキルンは、燃料の燃焼が回転ドラム内で直接行われ、燃焼ガスが被処理物に接触する工業用加熱システムである。この設計は、高い熱伝達効率と費用対効果を提供するが、燃焼副生成物への暴露に耐えられる材料に限定される。一般的な用途には、鉱物処理、金属リサイクル、ルーフィング顆粒製造などがあり、厳格な汚染の懸念なしに大規模な熱処理が必要とされる。このシステムはシンプルで直接加熱方式を採用しているため、正確な雰囲気制御の必要性よりも燃料効率の方が優先される高温作業に最適です。
キーポイントの説明
-
燃焼メカニズム
- 燃料は回転ドラム内で直接燃焼し、高温の燃焼ガスと処理物が即座に接触します。
- 個別の熱交換器が不要なため、システムの複雑さが軽減されます。
- 熱分布を最適化するために、火炎を長手方向または半径方向に調整可能。
-
熱伝達効率
- 燃焼ガスに直接さらされるため、急速で均一な加熱が可能（最高1,200℃以上）。
- 壁を通しての熱損失が最小化されるため、間接システムに比べて熱効率が高い。
- 最大限のエネルギー伝達が重要な脱炭酸や還元などの吸熱反応に最適。
-
材料適合性
- 燃焼副生成物（CO₂、水蒸気、硫黄化合物など）の影響を受けない材料にのみ適している。
- 例石灰石の脱炭酸、鉄鉱石の還元、使用済み触媒の再生。
- 酸素の影響を受けやすいプロセスや、医薬品のような高純度製品には適さない。
-
運用の柔軟性
- 天然ガス、プロパン、重油、合成ガスなど、複数の燃料タイプに対応。
- 全体的なエネルギー効率を向上させる廃熱回収システムを組み込むことが可能。
- 調整可能な回転速度（通常0.5～5 RPM）により、材料の滞留時間を制御。
-
経済的利点
- シンプルな構造（外部バーナーや熱交換器がない）による資本コストの削減。
- 間接システムと比べて可動部品が少ないため、メンテナンスが軽減される。
- 単位量あたりの処理能力が高く、大規模な連続運転に有利。
-
産業用途
- 鉱物処理:粘土の活性化、ボーキサイトの焼成
- 金属リサイクル:スクラップからの非鉄金属回収
- 建設資材:頁岩／骨材生産の拡大。
-
設計上の考慮事項
- 直接火炎の衝突に耐える耐火物ライニングの選択が重要。
- 燃焼効率と材料攪拌のバランスをとる気流管理。
- 勾配(1-4°)と長径比(8:1-20:1)は、原料の特性に合わ せます。
キルンの傾斜角度が熱分布と原料の流動力学の両方にどのような影響を与えるかを考えたことがありますか？この微妙な設計パラメータが、システ ムが最適な熱均一性を達成するか、それとも「ホットスポット」 を発生させるかを決定することがよくあります。購入者にとって、モジュール式耐火物設計のキルンを優先的に採用することで、長期運転における隠れたコスト要因であるリライニング時のダウンタイムを大幅に削減することができます。これらのシステムは、工業用加熱ソリューションが、原材料を市場性のある製品に変換するために、いかに強引な熱力学と精密工学のバランスを取っているかを例証しています。
総括表
| 機能 | 燃焼機構 |
|---|---|
| 燃焼メカニズム | 燃料はドラム内で燃焼するため、熱交換器が不要で操作が簡単。 |
| 熱伝達 | ガスとの直接接触により、迅速で均一な加熱が可能（最高1,200℃+）。 |
| 材料適合性 | 燃焼副生成物（CO₂、硫黄など）に耐性のある材料に適している。 |
| 操作の柔軟性 | 複数の燃料に対応し、回転速度を調整可能（0.5～5 RPM）。 |
| 経済的利点 | 資本コストの削減、メンテナンスの軽減、高い処理能力 |
| 用途 | 鉱物処理、金属リサイクル、建設資材 |
