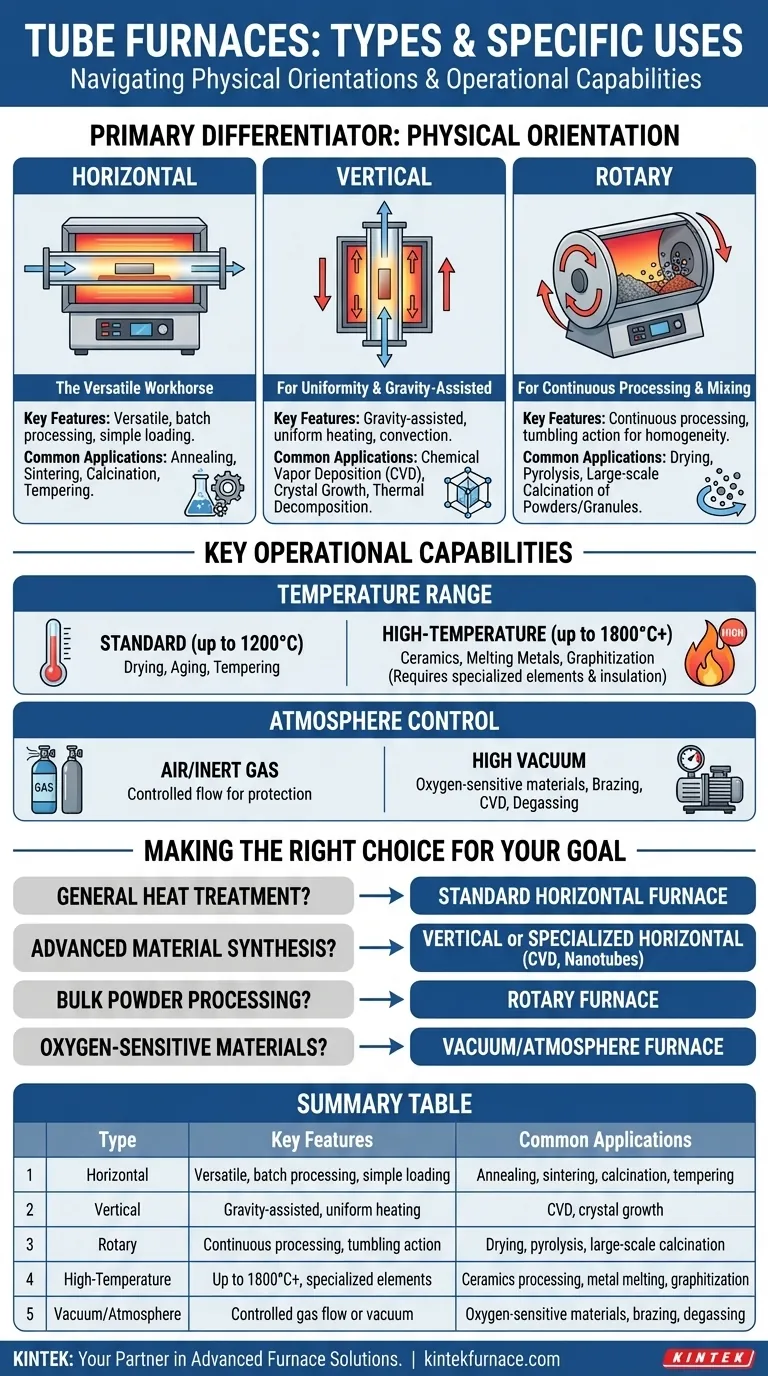

チューブ炉のさまざまな種類とそれぞれの具体的な用途は何ですか？あなたの理想的なラボソリューションを見つけましょう

基本的に、チューブ炉はその物理的な向き（水平、垂直、または回転式）と、最高温度や雰囲気制御などの動作能力によって分類されます。これらの要因が用途を直接決定し、水平炉は汎用ツールとして機能し、垂直炉は化学気相成長（CVD）などのプロセスで優れており、特殊な炉は高温、真空、またはグラファイトなどの特定の材料に対応します。

チューブ炉を最も効果的に選択する方法は、種類のリストを暗記することではなく、炉の核となる属性—向き、温度、雰囲気—を、科学的プロセスまたは産業用途の正確な要件に合わせることです。

主な相違点：物理的な向き

炉の物理的なレイアウトは、最初かつ最も基本的な設計上の選択です。これは、サンプルがどのように保持され、加熱され、処理されるかを決定するため、炉をアプリケーションに合わせる際の主要な要因となります。

水平チューブ炉：多用途の主力機

水平炉は、そのシンプルさと多用途性から最も一般的なタイプです。サンプルはプロセスチューブにセットされ、加熱チャンバーに水平に装填されます。

この構成は、サンプルが平らな表面に置かれることができるアニーリング、焼結、仮焼成、焼き戻しなどの一般的な熱処理に最適です。これらは、非常に多様な材料のバッチ処理に優れています。

垂直チューブ炉：均一性と重力支援プロセスのために

垂直炉では、プロセスチューブが垂直に配置されます。この設計により、重力が特定のプロセスを支援し、自然対流による温度の均一性が向上する可能性があります。

これらは、前駆体を基板上に滴下または流す必要がある化学気相成長（CVD）、結晶成長、熱分解などのアプリケーションにとって優先される選択肢です。

回転式チューブ炉：連続処理と混合のために

回転式チューブ炉は、プロセスチューブがゆっくりと回転し、内部の材料を転がします。これにより、すべての粒子が同じ熱と雰囲気にさらされることが保証されます。

これは、粉末、顆粒、その他のバルク材料の連続処理に特に適しています。一般的な用途には、均一性が重要な乾燥、熱分解、大規模な仮焼成が含まれます。

主要な動作能力

向きに加えて、炉が特定の温度を達成し、内部雰囲気を制御する能力が、その真の有用性を定義します。

温度範囲：標準 vs. 高温

標準的なチューブ炉は通常、最高1200°Cまで動作します。これらは、乾燥、時効処理、焼き戻しを含む幅広い用途に使用されます。

高温炉は1500°C、1800°C、またはそれ以上に達することができます。これらは、特殊な発熱体（MoSi2やタングステンなど）と高度な断熱材を必要とし、セラミックスの加工、金属の溶解、黒鉛化に不可欠です。

雰囲気制御：空気から高真空まで

プロセスチューブ内の雰囲気を制御する能力は、多くの高度なアプリケーションにとって極めて重要です。炉は、空気中で、不活性ガス（アルゴンや窒素など）の制御された流れ下で、または真空下で動作するように設計できます。

真空および制御雰囲気炉は、酸素に敏感な材料を扱う場合、ろう付けやアニーリング中の酸化を防ぐ場合、およびCVDや脱ガスなどのプロセスでは必須要件となります。

トレードオフの理解

チューブ炉の選択には、性能と実用的な制約のバランスを取ることが含まれます。これらのトレードオフを理解することが、健全な投資を行うための鍵となります。

コスト vs. 能力

より高い温度定格と真空能力には、直接的かつ大幅なコスト増加が伴います。高温高真空炉は、標準的な空気雰囲気炉よりもはるかに複雑で高価な装置です。

均一性 vs. スループット

静的な水平炉は、特定の「ホットゾーン」で優れた温度均一性を提供でき、正確な研究に最適です。回転式炉は粉末に対してはるかに高いスループットを提供しますが、材料が転がるにつれてわずかな温度変動が生じる可能性があります。

材料の適合性とプロセスチューブ

炉自体は方程式の半分にすぎません。プロセスチューブの材料（例：石英、アルミナ、炭化ケイ素）は慎重に選択する必要があります。石英は費用対効果が高いですが、使用温度の上限が低い（約1100°C）のに対し、高温や熱衝撃に耐えるためには高純度のアルミナまたは炭化ケイ素チューブが必要です。

あなたの目標に合った正しい選択をする

最終的な決定は、作業の主要な目標によって導かれるべきです。

主な焦点が一般的な熱処理（アニーリング、焼結）の場合： 標準的な水平チューブ炉は、汎用性とコストの最良のバランスを提供します。
主な焦点が高度な材料合成（CVD、ナノチューブ）の場合： 正確なガス流量と温度制御を備えた垂直炉または特殊な水平炉が必要です。
主な焦点がバルク粉末処理（仮焼成）の場合： 回転式チューブ炉が、均一な処理を保証するための最も効率的な選択肢です。
主な焦点が酸素に敏感な材料の取り扱いの場合： 真空能力または不活性ガス流量制御を備えた炉が必須要件となります。

炉の基本的な設計をアプリケーションのニーズと一致させることにより、その仕事に最適なツールを自信を持って選択できます。

要約表：

種類	主な特徴	一般的な用途
水平	多用途、バッチ処理、簡単な装填	アニーリング、焼結、仮焼成、焼き戻し
垂直	重力支援、均一な加熱	化学気相成長（CVD）、結晶成長
回転式	連続処理、転がり動作	乾燥、熱分解、大規模な仮焼成
高温	最高1800°C以上、特殊な素子	セラミックス加工、金属溶解、黒鉛化
真空/雰囲気	制御されたガス流量または真空	酸素に敏感な材料、ろう付け、脱ガス
