簡潔に言えば、PECVD成膜は至る所にあります。 これらは半導体チップ、太陽電池、LED、光学デバイスの重要な構成要素であり、絶縁体、保護バリア、構造要素として機能します。その応用は、食品包装や医療用インプラントなどの日用品にまで及んでいます。
プラズマCVD（PECVD）の真の価値は、単一のアプリケーションにあるのではなく、その汎用性にあります。低温で高品質な機能性薄膜を成膜できる能力は、ほぼすべての先進製造分野において不可欠なツールとなっています。
PECVD成膜の機能的役割
PECVDがこれほど広く採用されている理由を理解するには、膜が提供する機能という観点から考える方がより有用です。異なるアプリケーションが、PECVD膜の同じコア能力を活用しています。
電気絶縁と分離
PECVDの最も主要な応用はマイクロエレクトロニクスであり、膜は電流の流れを制御するために使用されます。
PECVDで成膜される二酸化ケイ素（SiO₂）と窒化ケイ素（SiN）は、優れた電気絶縁体、すなわち誘電体です。これらは集積回路内の導電層を互いに絶縁し、短絡を防ぐために使用されます。
これらの膜は、コンデンサや現代のディスプレイに見られる薄膜トランジスタ（TFT）のような部品を構築するための基礎でもあります。
表面保護とパッシベーション
多くのデバイスは環境に対して非常に敏感です。PECVD成膜は耐久性のあるシールドとして機能します。
パッシベーション層は、半導体チップや太陽電池にとっての微小なレインコートのようなものです。湿気、酸素、その他の汚染物質から敏感な表面を保護し、性能と寿命の低下を防ぎます。
この同じ原理が封止にも適用され、PECVDは医療用インプラントのバリアコーティングを提供し、インプラントを体内から、そして身体をインプラントから保護します。
機械的および構造的機能
PECVD成膜は単なる受動的な層ではなく、製造プロセス自体で積極的な役割を果たします。
マイクロ加工において、ハードマスクはウェーハ上に成膜される耐久性のある膜です。この膜はパターニングされ、エッチングをガイドするためのステンシルとして使用され、精密な微細構造の作成を可能にします。
微小電気機械システム（MEMS）の場合、PECVDは犠牲層を成膜するために使用されます。これらは一時的な構造層であり、プロセス後期で選択的に除去され、カンチレバーやメンブレンのような自立した機械部品が作成されます。
光学特性とバリア特性の改変
PECVDは、膜の密度と組成を精密に制御することを可能にし、光や他の分子との相互作用を調整するのに理想的です。
眼鏡レンズ、太陽電池、カメラセンサーの反射防止コーティングは、光透過を最大化し、グレアを低減するためにPECVDを使用して成膜されることがよくあります。
食品包装業界では、密なPECVD膜が酸素と湿気を遮断する不活性な透明バリアを提供し、ポテトチップスのような製品の保存期間を劇的に延長します。
トレードオフの理解：なぜPECVDを選ぶのか？
単一の技術がすべての状況に完璧であるわけではありません。PECVDの普及は、大量生産の要求と一致する魅力的な一連の利点の結果です。
低温の利点
これはPECVDの最も重要な利点です。従来のCVD（化学気相成長）が高温を必要とするのに対し、PECVDはプラズマを使用して化学反応を活性化します。
この低温プロセス（通常200-400°C）は、高温に耐えられない基板への成膜を可能にします。これには、敏感なトランジスタを含む完全に加工されたシリコンウェーハ、柔軟なポリマー、プラスチックが含まれます。
膜特性の制御
ガス流量、圧力、プラズマ電力などのプロセスパラメータを調整することで、エンジニアは膜の特性を精密に調整できます。
これには、膜の応力、屈折率、密度の制御が含まれます。この制御は、光学コーティングからウェーハ上の膜の機械的安定性を確保するまで、幅広いアプリケーションにとって不可欠です。
品質と速度のバランス
ALD（原子層堆積）のような一部のプロセスは、より完全に均一な膜を作成できますが、大幅に遅いです。
PECVDは強力な妥協点を提供します。高品質で高共形性の膜をはるかに高い成膜速度で生成します。この高いスループットは、半導体から太陽電池まで、大量生産において経済的に実行可能にします。
これをあなたのプロジェクトに適用する方法
膜と成膜方法の選択は、あなたの主要な目的に完全に依存します。
- マイクロエレクトロニクスが主要な焦点の場合： PECVDは、事実上すべての集積回路に必要な重要な誘電体（SiO₂、SiN）およびパッシベーション層を成膜するための主力ツールです。
- MEMSまたは新規デバイスが主要な焦点の場合： PECVDの能力を活用し、複雑なデバイス製造に不可欠な構造用ハードマスクや容易に除去可能な犠牲層を作成します。
- 保護コーティングまたは光学コーティングが主要な焦点の場合： PECVDを使用して、パッケージング用の特定のバリア特性を持つ膜を設計したり、反射防止アプリケーション用に屈折率を調整したりします。
最終的に、PECVDの成功は、信じられないほど多様な技術的課題に対して、機能性膜を信頼性高く経済的に成膜できる能力にあります。
要約表：
| 応用分野 | 主要機能 | 一般的な材料 |
|---|---|---|
| マイクロエレクトロニクス | 電気絶縁、パッシベーション | SiO₂、SiN |
| MEMSおよびデバイス | 構造用ハードマスク、犠牲層 | 各種PECVD膜 |
| 光学およびバリア | 反射防止コーティング、封止 | 高密度PECVD膜 |
KINTEKで、先進製造のニーズに応えるPECVD成膜の可能性を解き放ちましょう！ 卓越したR&Dと社内製造を活用し、当社は先進的なCVD/PECVDシステムを含む、カスタマイズされた高温炉ソリューションを多様な研究機関に提供しています。当社の強力なディープカスタマイズ能力は、マイクロエレクトロニクス、MEMS、保護コーティングなどにおけるお客様固有の実験要件を正確に満たすことを保証します。今すぐお問い合わせください。当社の専門知識がお客様のプロジェクトの効率と性能をどのように向上させることができるかをご相談ください！

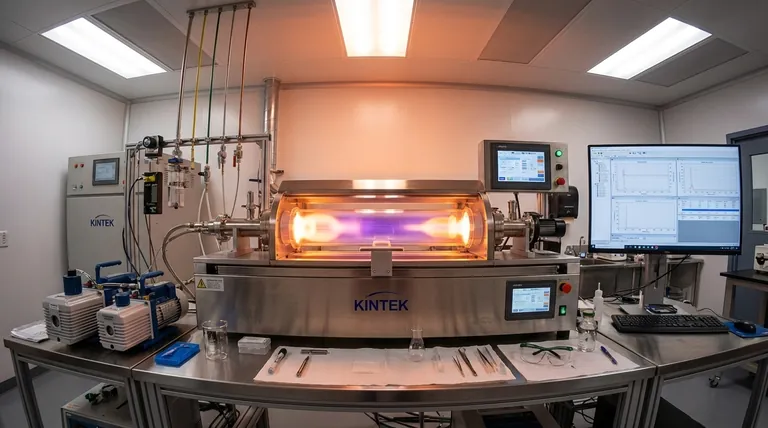

ビジュアルガイド
