3ゾーン分割管状炉には通常どのような付属品が含まれていますか？安全な操作のための必須ツール

3ゾーン分割管状炉を購入する際、標準パッケージに含まれる付属品は通常最小限です。オペレーターの安全のための耐熱手袋1組、熱いサンプルボートやるつぼを扱うためのトング1セット、および詳細な操作マニュアルが含まれていると予想されます。

標準付属のアクセサリーは、基本的な炉の操作と安全のためであり、特定の熱プロセスを行うためのものではありません。プロセスチューブ、真空フランジ、ガス制御システムなど、実験を定義する重要なコンポーネントは、ほとんどの場合、別途指定して購入されます。

「標準」アクセサリーキットの内訳

炉本体に付属するアクセサリーは、装置との安全な相互作用の基準を提供するように設計されています。

耐熱手袋

これらは個人用保護具（PPE）の重要な一部です。オペレーターが炉室を安全に開いたり、高温にさらされた治具を扱ったりすることができます。

サンプルハンドリングトング

ホットトングまたはボートトングと呼ばれることが多く、チャンバーに手を伸ばすことなく、サンプルキャリア（セラミック「ボート」やるつぼなど）を炉管の高温ゾーンから挿入および取り出すために使用されます。

操作マニュアル

これは、安全手順、温度コントローラーの操作説明、メンテナンススケジュール、および技術仕様を概説する重要な文書です。

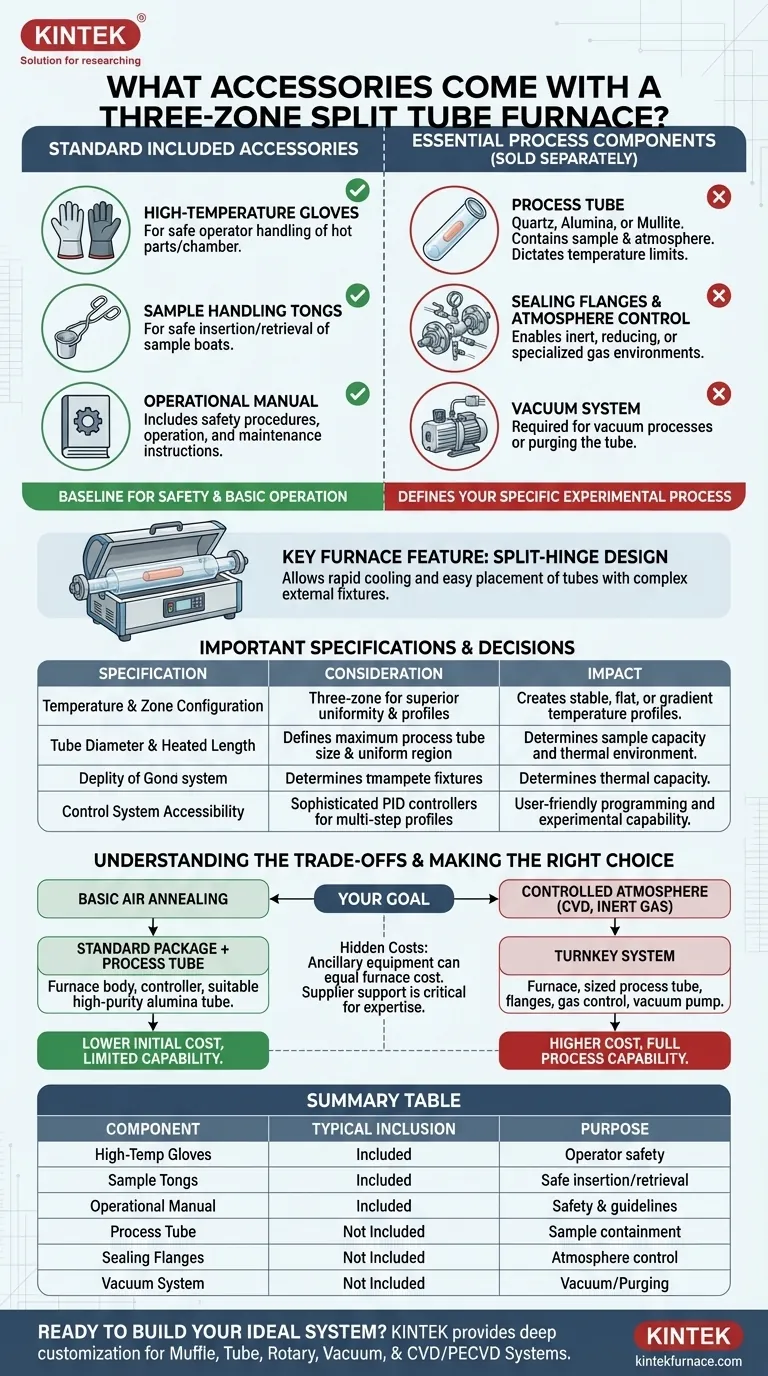

3ゾーン分割管状炉には通常どのような付属品が含まれていますか？安全な操作のための必須ツール

箱の外側：プロセスを定義するコンポーネント

機能的な実験セットアップには、ベースとなる炉とその取り扱いツールだけでは不十分です。最も重要なコンポーネントは、特定のアプリケーションに基づいて選択され、「標準」として含まれることはほとんどありません。

プロセスチューブ

これはセットアップの中心です。通常、石英、アルミナ、またはムライトで作られたチューブは、サンプルと雰囲気を収容します。その材料は、最大動作温度と化学的適合性を決定します。これはほとんどの場合、別売りです。

シーリングフランジと雰囲気制御

周囲空気以外の環境でプロセスを実行するには、プロセスチューブを密閉する方法が必要です。シーリングフランジは、ガス入口/出口、真空接続、および計装用のポートを提供する複雑なアセンブリです。これらは、不活性、還元性、または特殊なガス環境を作成するために不可欠です。

真空システム

プロセスが真空を必要とする場合、またはプロセスガスを導入する前にチューブをパージする必要がある場合、真空システムは必須です。これには真空ポンプ（粗引きまたはターボ分子）と関連するゲージおよび継手が含まれますが、これらはすべて別途購入されます。

分割ヒンジ設計

分割管状炉の主要な特徴は、長手方向に開くことができるヒンジ付きの本体です。この設計により、複雑な外部治具やフランジが既に装着されているプロセスチューブを迅速に冷却し、簡単に配置できます。

考慮すべき主要な炉の仕様

炉自体を指定する際には、実験能力に直接影響を与える決定を下しています。

温度とゾーン構成

3ゾーン炉は、単一ゾーン炉と比較して、中央領域で優れた温度均一性を提供します。各ゾーンは独立して制御されるため、チューブの長さに沿って安定した平坦な温度プロファイルまたは特定の勾配を作成できます。

チューブ径と加熱長

炉の内径は、使用できるプロセスチューブの最大外径を決定します。総加熱長と各ゾーンの長さは、サンプル用の均一温度領域のサイズを定義します。

制御システムのアクセシビリティ

最新の炉は、多段階の熱プロファイルをプログラムできる洗練されたPIDコントローラーを使用しています。コントローラーがユーザーフレンドリーであり、実験が要求するプログラミング能力を備えていることを確認してください。

トレードオフを理解する

炉の調達には、コスト、能力、完全性のバランスを取ることが伴います。これを誤解すると、かなりの遅延と予算超過につながる可能性があります。

標準パッケージ vs. ターンキーシステム

サプライヤーの「定価」は、多くの場合、炉本体とコントローラーのみのものです。「ターンキーシステム」には、炉、適切なサイズのプロセスチューブ、完全な真空フランジと配管パッケージ、および真空ポンプが含まれます。コスト差はかなり大きいです。

補助機器の隠れたコスト

必要な補助機器（ポンプ、フランジ、ガス流量コントローラー、プロセスチューブ）のコストは、炉自体のコストと同等か、それを上回る可能性があることに注意してください。

サプライヤーサポートの重要性

購入する際、単にハードウェアを購入するだけでなく、専門知識に投資しています。優れたサプライヤーはコンサルタントとして機能し、特定のプロセス目標を達成するために必要なすべてのコンポーネントを指定するのを支援します。アフターサービスサポートは、トラブルシューティングとサービスにとって重要です。

目標に合った適切な選択をする

完全に機能するシステムを確実に手に入れるためには、最終目標をサプライヤーに明確に伝える必要があります。

主な焦点が基本的な空気焼鈍である場合：炉と適切な高純度アルミナプロセスチューブだけで始めることができるでしょう。
主な焦点が制御雰囲気処理（例：CVDまたは不活性ガス）である場合：シーリングフランジ、真空ポンプ、マスフローコントローラーを含む完全なシステムを指定し、予算を立てる必要があります。
主な焦点が温度均一性の最大化である場合：加熱ゾーンの長さに細心の注意を払い、炉チャンバー内に最小限の空気隙間を残す直径のプロセスチューブを選択してください。

最終的に、標準付属品と不可欠なプロセスコンポーネントとの区別を理解することが、成功する高温処理システムを構築するための鍵となります。

要約表：

コンポーネントタイプ	一般的な付属物	目的
耐熱手袋	付属	高温部品を扱う際のオペレーターの安全のため
サンプルハンドリングトング	付属	サンプルの安全な挿入と取り出し
操作マニュアル	付属	安全、操作、メンテナンスのガイドライン
プロセスチューブ	含まれていません	サンプルと雰囲気を収容。材料固有。
シーリングフランジ	含まれていません	特殊な環境での真空およびガス制御を可能にする
真空システム	含まれていません	制御雰囲気のための真空の生成またはチューブのパージ
