その核心において、真空炉の断熱材の進化は、硬質で多素材のアプローチから、より軽量で効率的なオールフェルトシステムへの戦略的な転換を反映しています。従来の構成では、1インチのグラファイトボードと2枚の半インチのグラファイトフェルト層を組み合わせ、グラファイトホイルで保護していました。現代の設計では、これを耐久性のある薄いカーボン-カーボン複合材のホットフェースの裏に4枚の半インチのグラファイトフェルト層を配置したものに置き換えています。
真空炉の断熱材における根本的な変化は、重く脆いグラファイトボードから、より軽量で熱効率の高いオールフェルトパッケージへの移行です。この現代的なアプローチは、耐久性のあるカーボン-カーボンホットフェースによって保護されており、性能を向上させ、サイクル時間を短縮し、寿命を延ばします。
炉の断熱材の重要な役割
設計変更を詳しく説明する前に、断熱材が真空炉の運転にとってなぜこれほど基礎的であるかを理解することが不可欠です。それは単に熱を閉じ込めるだけではありません。
温度均一性の確保
適切な断熱材は、ホットゾーン内の安定した均一な温度を維持するための主要なメカニズムです。この一貫性は、信頼性があり再現性のある冶金結果を達成するために不可欠です。
炉の完全性の保護
ホットゾーン内の極端な温度は、炉の外側容器や重要な部品を損傷する可能性があります。断熱パッケージは、システムの構造的完全性を保護する重要な熱バリアとして機能します。
運転効率の向上
効果的な断熱パッケージは、効率に直接影響します。真空排気システムへの熱負荷を最小限に抑えることで、排気時間を短縮し、サイクル中の全体的なエネルギー消費を削減できます。
従来の断熱設計と現代の断熱設計
断熱戦略の変更は、より優れた熱性能、耐久性、および運転効率の追求によって推進されました。
従来の「ボードとフェルト」のアプローチ
古典的な設計は層状システムでした。グラファイトボードは構造的な剛性を提供し、グラファイトフェルトの層は主要な断熱材として機能しました。このパッケージ全体は、通常、グラファイトホイル層によってホットゾーン環境から保護されていました。
この組み合わせは機能的でしたが、固有の欠点がありました。ボードは重く、脆く、時間とともに汚染物質を吸収する可能性がありました。
現代の「オールフェルト」システム
今日の標準は、ボードを完全に置き換えます。複数のグラファイトフェルト層（多くの場合、半インチの層が4枚）を使用して、より軽量で熱効率の高い断熱パッケージを作成します。
主要な革新はホットフェースです。脆いホイルの代わりに、現代の炉は薄いカーボン-カーボン複合材（C-C）シートを使用します。この材料は非常に強く、軽量で、熱衝撃やガス腐食に対して高い耐性があります。
高速ガス急冷システムの場合、断熱材の上部と下部を激しい「風」による侵食から保護するために、C-Cキャップシールドが追加されることもあります。
トレードオフの理解
オールフェルトとC-C設計への移行は、従来のアプローチの限界に対する直接的な対応でした。
グラファイトボードの欠点
グラファイトボードは構造を提供しますが、かなりの熱質量も追加します。これは、より多くの熱を吸収および保持することを意味し、加熱および冷却サイクルが長くなり、エネルギー使用量が増加します。また、ひび割れや粉塵の発生もしやすく、炉を汚染する可能性があります。
カーボン-カーボン複合材の優位性
C-C複合材は、ホットフェースに理想的な特性の組み合わせを提供します。機械的に堅牢で、ひび割れなく急激な温度変化に耐えることができ、単純なグラファイトホイルよりもプロセスガスによる侵食に対してはるかに高い耐性があります。
その他の材料の考慮事項
炭素系断熱材は一般的ですが、唯一の選択肢ではありません。特定の用途では、他の材料が使用されます。
セラミックファイバーパネルは優れた断熱性を提供しますが、非常に高温または特定の雰囲気では限界がある場合があります。モリブデンまたはタングステンで作られた反射シールドは、炭素の脱ガスが懸念される超高真空または高純度用途で使用されます。
これをあなたの運用に適用する方法
この進化を理解することは、炉のメンテナンス、アップグレード、および選択について情報に基づいた決定を下すのに役立ちます。
- 性能と効率を最優先する場合： カーボン-カーボンホットフェースを備えた現代のオールフェルトシステムは、より速いサイクル、より低いエネルギーコスト、およびより長い耐用年数のための決定的な選択肢です。
- レガシー炉を運用している場合： 従来のボードとフェルトの断熱材がサイクル時間のボトルネックとなり、粒子汚染の潜在的な原因となる可能性があることに注意してください。
- プロセスが最高の純度を要求する場合： 炭素以外の材料を検討し、モリブデンまたはタングステン製の反射シールドを使用する全金属ホットゾーンを備えた炉を検討する必要があるかもしれません。
特定のプロセス目標に合致する断熱パッケージを選択することで、熱処理作業の効率、信頼性、および品質を直接制御できます。
要約表：
| 特徴 | 従来の設計 | 現代の設計 |
|---|---|---|
| コア構造 | グラファイトボード | オールグラファイトフェルト層 |
| ホットフェース材料 | グラファイトホイル | カーボン-カーボン複合材（C-C） |
| 熱質量 | 高い（サイクルが遅い） | 低い（サイクルが速い） |
| 耐久性 | ひび割れ/汚染しやすい | 衝撃および侵食に対する高い耐性 |
| 効率 | エネルギー効率が低い | エネルギーおよび熱効率が向上 |
KINTEKの高度な高温炉ソリューションで、研究室の熱処理能力をアップグレードしましょう。 卓越した研究開発と社内製造を活用し、当社は多様な研究室に、最新の高性能断熱システムを備えた真空炉および雰囲気炉を提供しています。当社の強力な深いカスタマイズ能力により、お客様の炉は、より速いサイクル、より低いエネルギーコスト、および優れた結果のために、独自の実験要件を正確に満たすことを保証します。今すぐお問い合わせください！

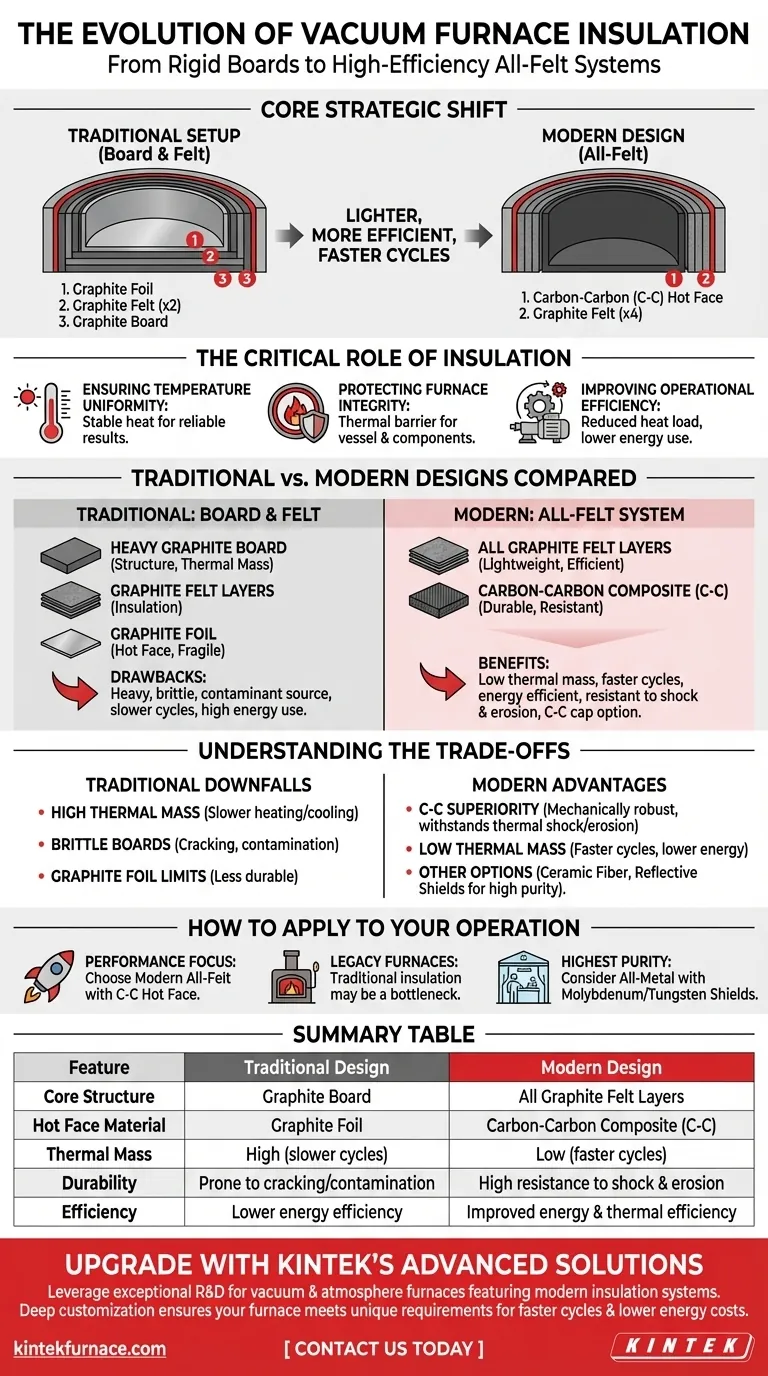

ビジュアルガイド
