電気加熱式回転炉の温度制御機能とは？研究室で精密な熱処理を実現

電気加熱式回転炉は、多ゾーン加熱要素、熱電対からの精密なフィードバック、および高度な制御システムの組み合わせを通じて温度を制御します。設計によって、これらの炉は独立して調整可能な個別の温度ゾーン（多くの場合3つまたは4つ）を備えており、炉の全長に沿って高度にカスタマイズされた熱プロファイルを作成できます。

電気加熱式回転炉の決定的な特徴は、非常に正確で安定した温度制御を実現できることです。これは、炉を複数の独立して管理される加熱ゾーンに分割することで達成され、燃料燃焼式の代替品では達成が困難なカスタマイズされた熱パターンを可能にします。

電気精密の原理

電気加熱がいかに制御を可能にするか

電気加熱は温度調整において本質的な利点を提供します。燃焼に依存するガスまたは油燃焼システムとは異なり、電気要素は電気エネルギーを直接熱に変換するため、即時かつ微調整された電力調整が可能です。

この直接制御により、燃料圧力、空燃比、大気条件などの変数が排除され、より安定した再現性のある熱処理プロセスが実現します。

熱電対の役割

熱電対はこのシステムの不可欠なセンサーです。これらのデバイスは、連続的なリアルタイムの温度データを提供するために、炉内（多くの場合、各加熱ゾーンに1つ）に配置されます。

このフィードバックループにより、制御システムは各加熱要素に供給される電力を常に微調整し、プロセス温度が正確に希望の設定点で維持されるようにします。

温度調整のメカニズム

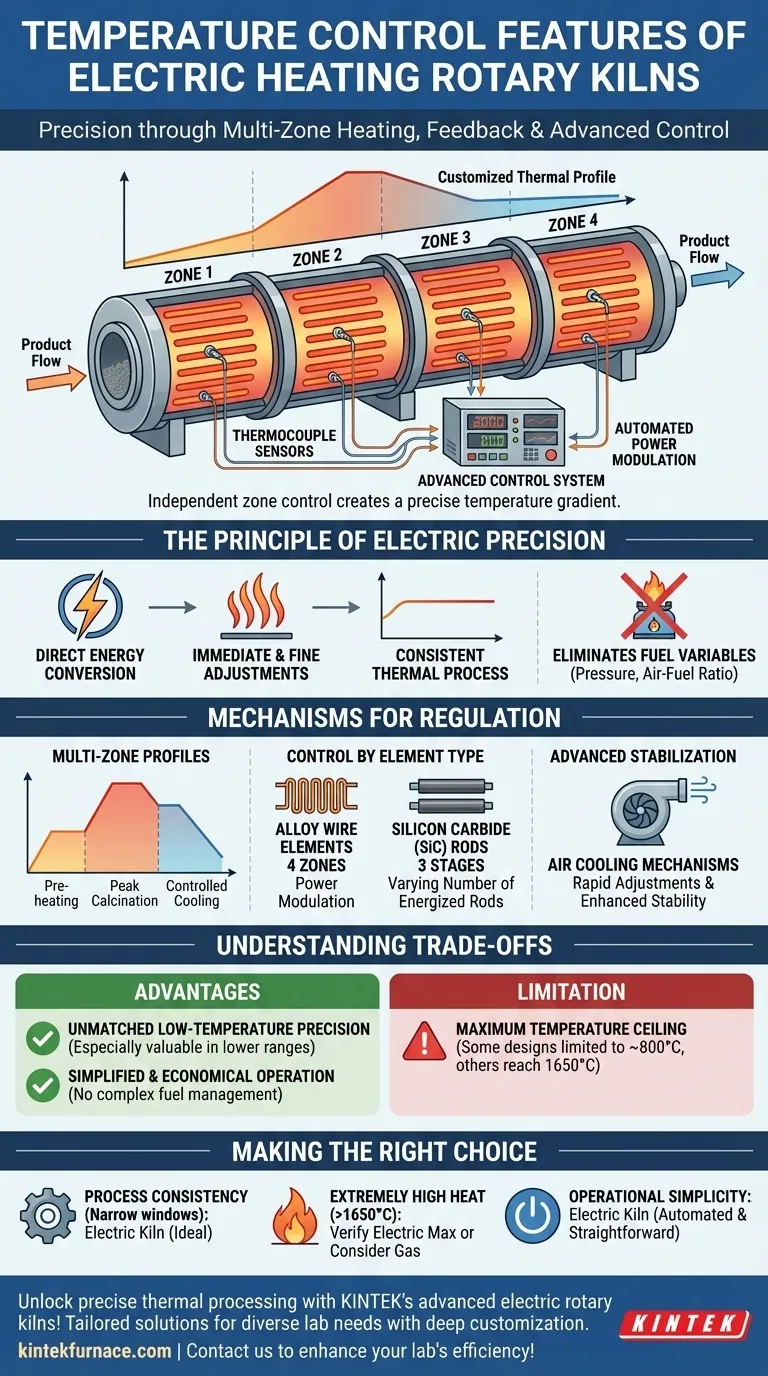

多ゾーン加熱プロファイル

最も強力な機能は、複数の個別に制御可能な温度ゾーンを使用することです。これにより、オペレーターは製品が炉内を移動する際に経験する特定の温度勾配を作成できます。

例えば、プロセスによっては、段階的な予熱段階、ピーク焼成温度、および制御された冷却段階が必要となる場合があります。3つまたは4つのゾーンを持つ電気炉は、このプロファイルを正確にマッピングできます。

発熱体タイプによる制御

特定の制御メカニズムは、使用される発熱体のタイプによって異なります。

合金ワイヤーエレメント： 合金加熱ワイヤーを使用する炉は、多くの場合、4つの個別の温度ゾーンで構成されます。各ゾーンの温度は、通常、エレメントに送られる電力を変調するコントローラーによって管理されます。
炭化ケイ素（SiC）ロッド： 炭化ケイ素エレメントを備えた設計は、3段階の温度制御を特徴とする場合があります。一部のモデルでは、通電するロッドの数を変更することで温度を調整し、異なる電力変調方法を提供します。

高度な安定化機能

加熱だけでなく、優れた制御には熱の管理も含まれます。一部の高度な電気炉には、温度を安定させ、必要なときに迅速かつ正確な調整を確実にするために空冷メカニズムが組み込まれています。

トレードオフの理解

利点：比類のない低温精度

電気炉は、温度スペクトル全体にわたって精密な制御を提供することに優れています。これは、ガス燃焼式炉が安定性と精度を維持するのに苦労することが多い低温範囲で特に価値があります。

利点：簡素化された経済的な操作

電気炉の操作は、燃料燃焼式炉よりも簡単なことがよくあります。複雑な燃料管理、貯蔵、または供給システムを維持する必要はありません。この簡素化により、狭い温度要件のプロセスに対してより経済的な操作につながる可能性があります。

制限：最高温度の上限

汎用性がある一方で、一部の電気加熱式回転炉は、ガス燃焼式炉と比較して低い最大動作温度を持つ場合があります。一般的な範囲は1650°C（3000°F）まで達しますが、特に間接加熱用の特定の設計では約800°Cに制限される場合があります。これは、非常に高い温度を必要とする用途にとって重要な要素となります。

プロセスに最適な選択を行う

適切な炉技術の選択は、お客様の特定のプロセス要件に完全に依存します。

プロセスの安定性と狭い温度範囲が主な焦点である場合： 電気炉は、その正確な多ゾーン制御機能により理想的な選択肢です。
極めて高い熱（1650°Cを超える）を必要とする用途が主な焦点である場合： 特定の電気炉の最大温度を慎重に確認する必要があります。専門のガス燃焼式炉が必要になる場合があります。
操作の簡素化と再現性が主な焦点である場合： 電気炉のシンプルで自動化された制御は、燃料管理の複雑さを排除します。

最終的に、電気加熱式回転炉の優れた温度制御は、幅広い熱処理プロセスにおいて一貫した高品質の結果を達成することを可能にします。

要約表:

特徴	説明
多ゾーン加熱	カスタマイズされた熱プロファイルのための3～4ゾーンでの独立した温度制御
熱電対フィードバック	精密な調整のためのリアルタイム温度監視
高度な制御システム	安定した設定点維持のための自動電力変調
発熱体タイプ	合金ワイヤー（4ゾーン）またはSiCロッド（3段階）による多様な制御
空冷メカニズム	強化された安定化と迅速な温度調整
温度範囲	最大1650°C、精密な低温制御が可能
操作の簡素化	燃料管理不要、狭い温度要件で経済的
