実験室用炉を選択する際、その物理的なサイズが最も直接的な分類であり、設置面積とサンプル容量を決定します。サイズに基づいた主な種類は、ベンチトップ型、キャビネット型、ウォークイン型炉の3つです。それぞれが、ラボのベンチ上での小規模な研究から、大規模な産業用バッチ処理まで、異なる規模の操作に適合するように設計されています。
最も重要な洞察は、炉のサイズ（ベンチトップ、キャビネット）と機能的なタイプ（マッフル、チューブ）は2つの別々の分類であるということです。適切な選択は、単にサイズだけで決まるのではなく、物理的な設置面積と加熱技術の両方を特定の用途の要件に合わせることにかかっています。
3つの主要なサイズカテゴリー
炉の物理的な形状（フォームファクター）は、どこに設置できるか、および一度に処理できるサンプル量または数量を決定します。これは最初で最も基本的な意思決定点です。
ベンチトップ型炉 (Benchtop Furnaces)
これらは、研究、品質管理、教育用のラボで最も一般的で小型の炉です。名前が示すように、標準的な実験台の上に置けるほどコンパクトです。
それらの主な利点は小さな設置面積であり、スペースが限られているラボに最適です。少量の個々のサンプルや小規模なバッチを処理するのに最も適しています。
キャビネット型炉 (Cabinet Furnaces)
キャビネット型炉は中型の選択肢であり、据え置き型として設計されています。ベンチトップモデルと比較して、内部チャンバーの容量が大幅に増加しています。
これらは、パイロットプラント、大規模な研究プロジェクト、および小規模生産の主力となります。一度のバッチでより大きな部品、またはより多くの小さな部品を収容でき、スループットを向上させます。
ウォークイン型炉 (Walk-In Furnaces)
トラックイン炉やバッチオーブンとも呼ばれ、これらは実験室および産業用炉の中で最大のクラスです。これらは基本的に人が中に入れるほど大きな加熱された部屋です。
材料は通常、カートやラックに積み込まれ、チャンバー内に運び込まれます。これらは、大量生産、非常に大きな部品の熱処理、または一度に材料のパレット全体を処理するために使用されます。
サイズを超えて：機能的タイプを理解する
炉をサイズで分類するだけでは、話の半分しか語っていません。熱がどのように供給されるかを決定する内部設計も同様に重要です。炉は、そのサイズと機能的タイプの両方で説明されることがよくあります。
重要な区別
「ベンチトップマッフル炉」は一般的な例です。Benchtop はそのサイズを表し、muffle はその加熱方法を表します。適切な機器を見つけるには、両方の要因を考慮する必要があります。
マッフル炉 (Muffle Furnaces)
これは最も一般的な機能タイプです。マッフル炉では、発熱体が内部チャンバーから物理的に隔離されており、多くの場合セラミック製の「マッフル」によって分離されています。
この設計は、サンプルを発熱体からの直接的な放射線や汚染から保護します。また、サンプルから放出される可能性のある腐食性のヒュームから発熱体を保護し、炉の寿命を延ばします。マッフル炉は、すべての3つのサイズカテゴリーで利用可能です。
チューブ炉 (Tube Furnaces)
チューブ炉は、通常セラミックまたは石英で作られた円筒形の加熱チャンバーを使用します。これらは、狭いチューブ内でサンプルを加熱するように設計されています。
それらの主な利点は、中央の加熱ゾーンに沿った優れた温度均一性です。ガスをチューブを通してサンプル上に流すことができるため、制御された雰囲気が必要なプロセスに理想的です。ほとんどのチューブ炉はベンチトップモデルです。
真空炉 (Vacuum Furnaces)
これは、ほぼ真空環境下で材料を加熱するように設計された特殊な機能タイプです。雰囲気を除去することで、高温での酸化やその他の望ましくない化学反応を防ぎます。
真空炉は、R&D用の小型ベンチトップユニットから、航空宇宙や医療機器製造用の巨大な産業システムまで、幅広いサイズがあります。
トレードオフを理解する
炉のサイズを選択することは、容量とコスト、スペース、性能特性のバランスをとることを含みます。単一の「最良」のサイズはありません。
スペース 対 容量
最も明白なトレードオフはラボのスペースです。より大きな炉はより高い処理容量を提供しますが、大幅により大きな運用設置面積を必要とし、多くの場合、電力と換気のために専用の施設インフラが必要です。
コスト 対 スループット
大型炉は、初期購入価格が高く、継続的なエネルギーコストも高くなります。しかし、大量の用途では、一度に処理できる材料が多い能力により、サンプルあたりのコストが低くなり、投資を正当化できます。
性能に関する考慮事項
小型の炉は一般的に熱質量が低いため、より速く加熱および冷却できます。これは、迅速な反復が必要なR&D環境では大きな利点となる可能性があります。大型チャンバーは、循環ファンやマルチゾーン制御が装備されていない場合、温度均一性に苦労する可能性があります。
目標に合わせた正しい選択をする
主要な運用目標に合わせてサイズと機能的タイプを合わせることにより、炉を選択します。
- 主要な焦点が小規模なR&Dまたは品質管理である場合： ベンチトップ炉（おそらくマッフル型またはチューブ型）は、精度、制御、およびラボスペースの効率的な使用の最良のバランスを提供します。
- 主要な焦点がバッチ処理または中程度のサイズの部品である場合： キャビネット型炉は、産業規模のユニットの巨大なインフラストラクチャ要件なしに、パイロットスケールの作業や小規模生産に必要な容量を提供します。
- 主要な焦点が高容量生産または非常に大きなコンポーネントである場合： ウォークイン炉は、スループットの最大化と大型アイテムの収容が主な推進力となる産業規模の操作に必要な選択肢です。
サイズと機能的タイプがどのように交差するかを理解することにより、特定の科学的または産業的目標に合わせた正確で効果的なツールとなる炉を選択できます。
要約表:
| サイズタイプ | 主な特徴 | 理想的な用途 |
|---|---|---|
| ベンチトップ | コンパクト、省スペース、小さな設置面積 | 小規模R&D、品質管理、教育 |
| キャビネット | 据え置き型、チャンバー容量の増加 | パイロットプラント、大規模研究、小規模生産 |
| ウォークイン | 大容量、人が入れる | 高容量生産、大型コンポーネント、バッチ処理 |
適切な炉でラボの効率を最適化する準備はできていますか？ 卓越したR&Dと社内製造を活用し、KINTEKは多様なラボに高度な高温炉ソリューションを提供します。マッフル炉、チューブ炉、回転炉、真空・雰囲気炉、CVD/PECVDシステムを含む当社の製品ラインナップは、お客様固有の実験要件を正確に満たす強力なカスタムメイド能力によって補完されています。テーラーメイドの炉ソリューションでプロセスを強化する方法について、今すぐお問い合わせください！

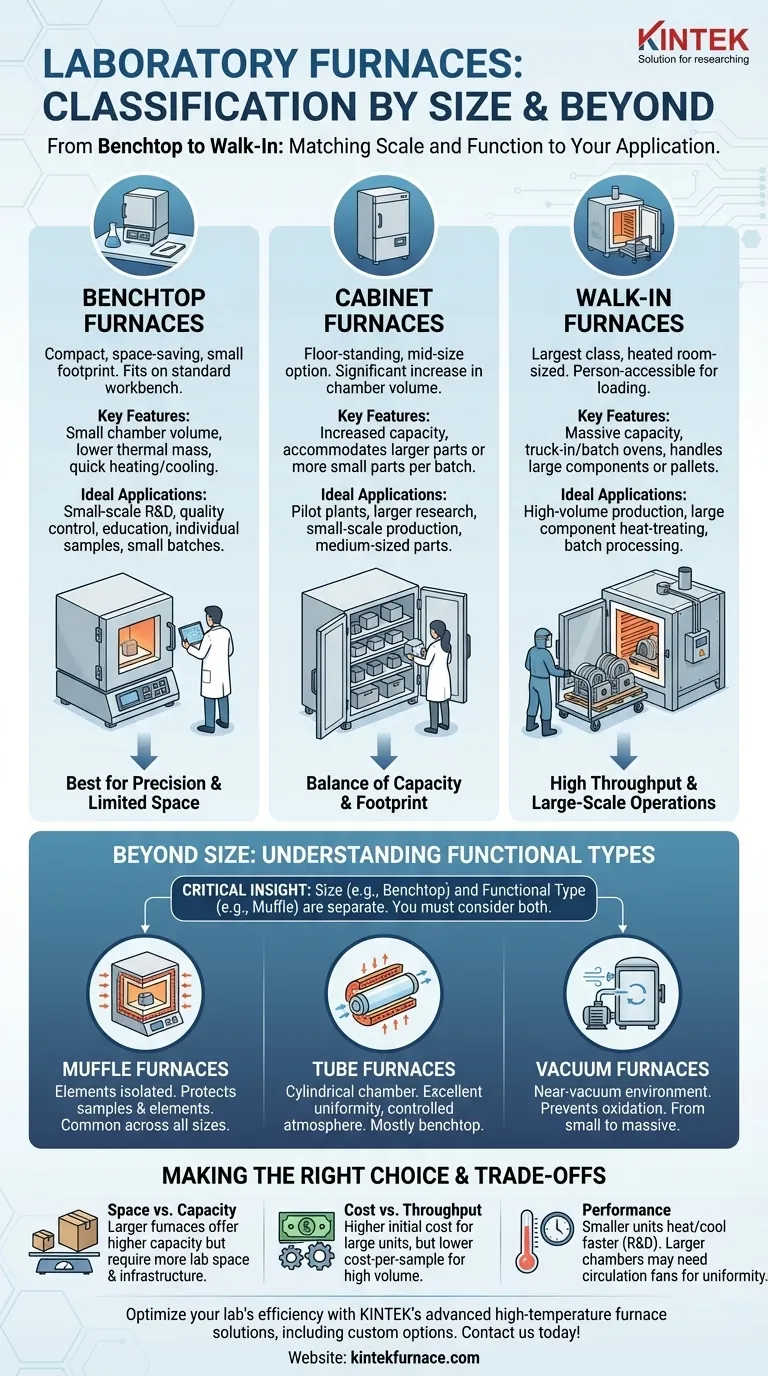

ビジュアルガイド
