Pecvd技術の主な用途は何ですか？現代産業向けの多用途薄膜ソリューションを発見

本質的に、プラズマCVD（PECVD）は現代の製造業における基礎技術であり、主に高温に耐えられない基板上に薄膜を成膜するために使用されます。その主な用途は、半導体デバイスの製造、薄膜太陽電池の製造、および医療用インプラントから食品包装まであらゆるものに対する保護的な光学およびバリアコーティングの作成です。このプロセスは、従来の成膜方法よりもはるかに低い温度で、高品質で均一な層を作成できる点で高く評価されています。

現代のデバイス製造における中心的な課題は、基礎となる、しばしばデリケートな材料を損傷することなく、高性能な薄膜を適用することです。PECVDは、この課題を解決するために、激しい熱の代わりにエネルギー豊富なプラズマを使用して化学反応を促進し、既存の回路を持つシリコンウェハー、プラスチック、ガラスなどの温度に敏感な基板上での製造において、デフォルトの選択肢となっています。

核心原理：なぜ低温が画期的なのか

PECVDの用途を理解するには、まずその前身であるCVD（化学気相成長法）に対する基本的な利点を理解する必要があります。

### 従来のCVDの高温問題

従来のCVDは、前駆体ガスが反応して固体膜を形成するために必要な熱エネルギーを供給するために、非常に高い温度（しばしば600°C以上）を必要とします。このプロセスは堅牢な基板にはうまく機能しますが、ほとんどの現代の電子部品、ポリマー、その他の高度な材料を損傷または破壊してしまいます。

### プラズマが方程式をどう変えるか

PECVDは、異なる形でエネルギーを導入することで高温の必要性を回避します。電磁場によってプラズマを生成するのです。このプラズマ（ガスのエネルギー化された状態）は、反応性の高いイオンとラジカルで満たされており、通常350°C以下のはるかに低い温度で高品質な膜として成膜することができます。

### 精密制御の利点

PECVDは熱の代わりにプラズマに依存するため、膜厚、密度、化学組成などの膜特性を精密に制御できます。これにより、現代のエレクトロニクスに見られる複雑な多層構造を構築するために不可欠なものとなっています。

主要な応用分野：半導体およびマイクロエレクトロニクス

PECVDは半導体産業において極めて重要です。現代の集積回路は、製造中に数十のPECVD工程を経ることがあります。

### 誘電体層と絶縁層

PECVDの最も一般的な用途は、二酸化ケイ素（SiO₂）や窒化ケイ素（SiN）などの誘電体（電気絶縁性）膜の成膜です。これらの層は、導電経路を絶縁し、シリコンウェハー上に直接キャパシタを構築するために不可欠です。

### パッシベーション層と保護層

チップが製造された後、SiNの最終的なパッシベーション層がPECVDを使用して適用されることがよくあります。この層は、敏感な回路を湿気、化学物質、物理的損傷から保護する耐久性のある気密シールとして機能します。

### 高度なデバイス構造

この技術は、現代のディスプレイの基盤である薄膜トランジスタ（TFT）の構築や、スマートフォンから自動車まであらゆるものに使用されている微小電気機械システム（MEMS）の製造にも不可欠です。

主要な応用分野：エネルギーと光学

PECVDが広い面積に均一な膜を成膜できる能力は、エネルギーおよび光学デバイスの製造に理想的です。

### 薄膜太陽電池

この技術は、アモルファスシリコンおよび微結晶シリコン薄膜太陽電池の作成に広く使用されています。PECVDは、大型で安価な基板への費用対効果の高い成膜を可能にし、太陽光発電をより利用しやすくするために重要です。

### 高性能LEDとフォトニクス

高輝度LEDやVCSELのような他のフォトニック部品の製造には、複雑な多層構造の構築が伴います。PECVDは、光を生成するデリケートな量子構造を損傷することなく、これらの層を高精度で成膜することを可能にします。

### 反射防止および光学コーティング

PECVDは、眼鏡レンズ、カメラレンズ、ソーラーガラスに反射防止コーティングを施し、光透過率と性能を向上させるために使用されます。

トレードオフの理解

PECVDは非常に多用途ですが、万能な解決策ではありません。その限界を理解することが、情報に基づいたエンジニアリングの意思決定を行う上で重要です。

### 膜品質と純度

絶対的な膜の純度と密度が最重要であり、基板が耐熱性（裸のシリコンウェハーなど）である用途では、高温熱CVDの方が優れた膜を生成する可能性があります。PECVD膜には、前駆体ガスからの水素が取り込まれることがあり、特定の電気的特性に影響を与える可能性があります。

### プラズマ損傷の可能性

プラズマ内の高エネルギーイオンは、基板表面に物理的な損傷を引き起こすことがあります。これはプロセス調整によって軽減できますが、非常に敏感な材料にとっては考慮すべき点です。

### プロセス複雑性

PECVDシステムは、スパッタリングなどの代替成膜方法よりも複雑で高価です。再現性のある結果を得るには、ガス流量、圧力、電力、温度の高度な制御が必要です。

主要な応用分野：保護および機能性コーティング

PECVDの低温特性は、エレクトロニクス以外にも、特にポリマーやプラスチックのコーティングにその使用を広げました。

### パッケージング用バリア層

PECVDは、柔軟なポリマー基板上に密度の高い不活性膜を成膜できます。これは食品包装（ポテトチップスの袋の内側など）に使用され、湿気や酸素に対するバリアを形成し、賞味期限を延ばします。

### 医療機器用生体適合性コーティング

医療用インプラントの表面は、PECVDを使用してコーティングされ、生体適合性を改善し、身体による拒絶反応を防ぐことができます。これらの機能性コーティングは、人工関節に耐摩耗性を加えることもできます。

### 耐摩耗性（トライボロジー）表面

炭化ケイ素（SiC）のような硬質コーティングは、PECVDを介して機械部品に成膜され、耐摩耗性を高め、摩擦を減らし、コンポーネントの動作寿命を延ばすことができます。

これをあなたのプロジェクトにどう適用するか

成膜技術の選択は、基板と目的の膜特性に完全に依存します。

最先端のマイクロエレクトロニクスが主な焦点の場合：完成したウェハー上に既存の回路を損傷することなく誘電体膜とパッシベーション膜を成膜するには、PECVDが不可欠です。
高効率太陽電池またはLEDが主な焦点の場合：PECVDは、温度に敏感な材料上に必要な複雑な多層構造を作成するための業界標準です。
柔軟なポリマーまたはプラスチックのコーティングが主な焦点の場合：PECVDは、その本質的な低温処理能力により、唯一実現可能な高性能方法であることがよくあります。
耐熱性基板上の最大の膜純度が主な焦点の場合：特定のケースでの優れた膜密度のため、高温熱CVDも潜在的な代替案として評価すべきです。

PECVDの力が、成膜反応と高温とを分離することにあることを理解することが、それを効果的に展開するための鍵です。

概要表：

応用分野	主な用途	利点
半導体	誘電体層、パッシベーション、MEMS	低温処理、精密制御
エネルギー＆光学	太陽電池、LED、反射防止コーティング	均一な成膜、広面積への費用対効果
保護コーティング	バリア層、生体適合性コーティング、耐摩耗性	敏感な基板上の耐久性と機能性の向上

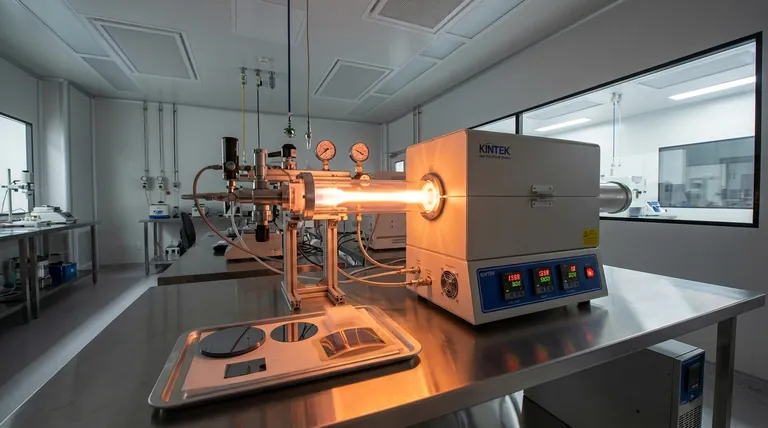

KINTEKであなたのプロジェクトのPECVDの可能性を解き放ちましょう！卓越したR&Dと自社製造を活用し、当社はCVD/PECVDシステムを含む高度な高温炉ソリューションを、多様な研究室向けに提供しています。当社の強力な深層カスタマイズ能力により、半導体、エネルギー、保護コーティングのいずれの分野でも、お客様固有の実験ニーズに正確に合致させます。今すぐお問い合わせください、当社の専門知識がお客様の薄膜成膜プロセスをどのように強化し、業界の革新を推進できるかについて話し合いましょう！
