循環ファンは、全水素ベル型焼鈍炉における熱効率の主な推進力です。その具体的な機能は、高純度水素などの保護ガスの高速循環を強制し、密閉された内側カバー内に動的な環境を作り出すことです。この動きにより強制対流が発生し、熱源と鋼コイル間で熱を迅速かつ均一に伝達するための重要なメカニズムとなります。
循環ファンは、保護雰囲気（静的なガス）を動的な熱媒体に変換することにより、温度勾配を排除し、加熱と冷却の両方のサイクル時間を大幅に短縮します。
強制対流の仕組み
高速度気流の生成
ファンは、保護ガス（通常は高純度水素）を機械的に高速で駆動することによって動作します。これにより、ガスが停滞するという自然な傾向を克服します。停滞は、そうでなければ熱絶縁体として機能します。
熱交換の促進
この循環の主な役割は、熱源とワークロード間の熱的ギャップを埋めることです。ファンは、内側カバーの表面から加熱されたガスを鋼コイルに直接移動させ、効率的なエネルギー伝達を保証します。
水素の特性の利用
水素は、その低密度と高い熱伝導率のために選ばれます。ファンはこれらの特性を利用して、金属が熱を吸収または放散する速度を最大化するためにガスを急速に移動させます。
プロセス効率と品質への影響
温度均一性の維持
静的な炉は必然的にホットスポットとコールドスポットが発生します。循環ファンは、炉全体にわたって均一な温度場を確保し、鋼コイルのすべての部分がまったく同じ熱処理を受けることを保証します。
加熱段階の加速
強制対流により、システムは放射のみでは達成できないよりもはるかに速く、鋼コイルを必要な浸漬温度まで持ち上げます。これは、スループットと生産性の向上に直接つながります。
冷却段階の高速化
浸漬時間が完了した後も、ファンは同様に重要です。熱いコイルから内側カバーの壁に熱を積極的に移動させ、そこで外部冷却方法（空気または水スプレー）がエネルギーを放散します。
システム依存性とトレードオフ
内側カバーの重要な役割
ファンは単独で動作するのではなく、内側カバーの厳密な制約内で機能します。補足的なコンテキストで述べたように、このカバーは物理的なバリアと熱伝達の中間体の両方として機能します。
シール完全性への依存
ファンは雰囲気を高速で循環させるため、内側カバーのシールの完全性が最重要です。シールが失敗すると、ファンは効果的に汚染物質を循環させ、クリーンアニーリングに必要な高還元環境を破壊します。
対流の限界
ファンは外部熱伝達を最大化しますが、鋼コイルのタイトな層の間にガスを強制することはできません。熱は依然として金属自体を伝導する必要があるため、ファンは表面露出を最大化しますが、コイルの巻き付けや積層が不十分な場合は克服できません。
目標に合わせた適切な選択
焼鈍炉の性能を最適化するには、循環ファンを熱サイクルの心臓部と見なす必要があります。
- スループットの向上を最優先する場合： 加熱および冷却ランプ時間の両方を短縮するために対流速度を最大化できる高性能ファンを優先してください。
- 冶金的整合性を最優先する場合： ファンの動作が熱的均一性を完全に維持するように校正され、鋼の不均一な機械的特性のリスクを排除していることを確認してください。
循環ファンは、保護雰囲気をパッシブな化学シールドから、精密な熱管理のためのアクティブで高速なツールに変換します。
概要表：
| 特徴 | 循環ファンの機能 | プロセスへの影響 |
|---|---|---|
| 熱メカニズム | 水素ガスの強制対流を駆動する | 熱源とコイル間の急速な熱伝達 |
| 熱均一性 | 静的なガスと温度勾配を排除する | 一貫した冶金特性を保証する |
| サイクル速度 | 加熱段階と冷却段階の両方を加速する | 炉のスループットと生産性を向上させる |
| 雰囲気 | 高純度水素の特性を最大化する | 熱伝導率と表面仕上げを向上させる |
KINTEKの専門知識で熱処理を最適化する
非効率的な熱伝達が生産性を制限するのをやめないでください。KINTEKは、専門的な研究開発と製造に裏打ちされた高性能高温ソリューションを提供します。マッフル、チューブ、ロータリー、真空、CVD炉を含む当社のシステムは、独自の実験室および産業要件を満たすために完全にカスタマイズ可能です。
温度均一性の向上または冷却サイクルの加速が必要な場合でも、当社のエンジニアが優れた結果を達成できるよう支援する準備ができています。KINTEKに今すぐ連絡して、カスタマイズされた炉のニーズについて相談し、当社の高度な熱技術が次のプロジェクトをどのように強化できるかを確認してください。

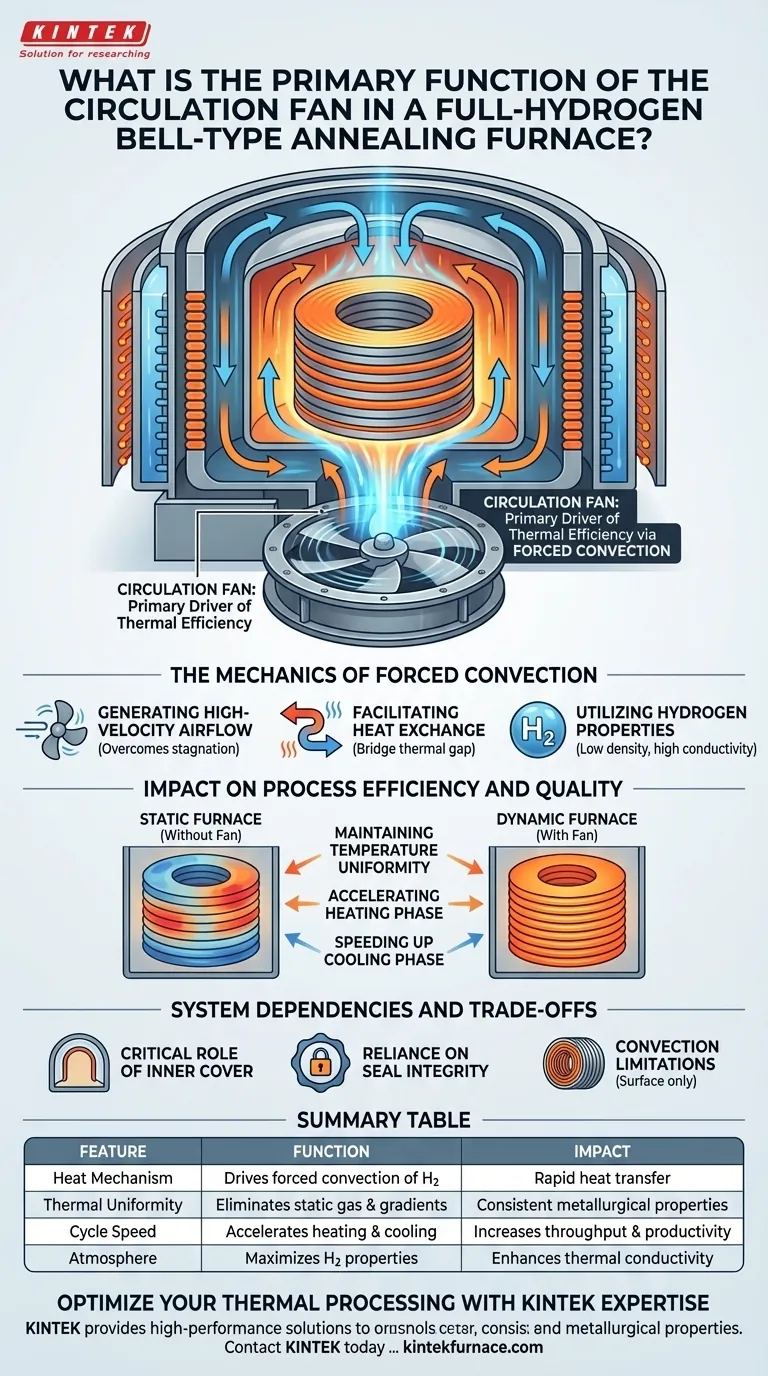

ビジュアルガイド
