共振タンク回路は、その核となる部分で、特定の周波数でエネルギーを振動させるように設計されたインダクタ（L）とコンデンサ（C）から構成される電気回路です。記述された誘導加熱器では、この回路はワークコイル（インダクタ）とコンデンサバンクによって形成されます。その目的は、大量の電気エネルギーを蓄積し循環させることで、約182KHzの同調周波数で効率的な加熱に必要な強力な磁場を生成することです。
誘導加熱の根本的な課題は、法外に大きな電源なしで巨大な磁場を生成することです。共振タンク回路は、エネルギーのフライホイールとして機能し、入力エネルギーを強力な内部電流に蓄積・増幅することで、この問題を解決し、加熱プロセスを非常に効率的にします。
核心原理：エネルギー乗数としての共振
共振の概念は、タンク回路が非常に効果的である理由を理解する上で重要です。これにより、少量の連続的なエネルギー入力で非常に大きな出力効果を生み出すことができますが、それは特定の1つの周波数でのみです。
共振とは？アナロジー
ブランコに乗っている子供を押すことを考えてみてください。ランダムなタイミングで押しても、ブランコはあまり高く上がりません。しかし、ブランコの自然な往復リズムに完璧に合うように小さな押しをタイミングよく行えば、それぞれの押しが勢いを増し、ブランコはどんどん高く上がります。
誘導加熱器では、電源が「小さな押し」を提供し、共振タンク回路が「ブランコ」です。タンク内の巨大な循環電流は、ブランコの高い弧に相当します。
主要コンポーネント：インダクタとコンデンサ
タンク回路には、2つの不可欠で補完的な部品があります。
インダクタ（L）は、加熱器の主要なワークコイルです。その主な役割は、電流が流れるときに強力な磁場を生成することです。
コンデンサ（C）は、一時的なエネルギー貯蔵庫として機能します。電気エネルギーを電場に蓄え、非常に迅速に放出することができます。
それらがどのように連携するか：エネルギー交換
エネルギーは、コンデンサとインダクタの間で毎秒数十万回も行ったり来たりします。
コンデンサは蓄えられたエネルギーをコイルに放出し、磁場を生成します。磁場が崩壊すると、電流が誘起され、反対の極性でコンデンサを再充電するために流れ戻ります。このサイクルは、回路の自然な共振周波数で連続的に繰り返されます。
誘導加熱に共振が不可欠な理由
共振タンクがなければ、効果的な誘導加熱器を構築することは非現実的で非効率的でしょう。タンク回路こそが、この技術を実現可能にしているのです。
強力な磁場の生成
金属ワークピースの急速な加熱には、非常に強力で急速に変化する磁場が必要です。この磁場は、金属内部に強力な電流（渦電流）を誘起し、材料の抵抗によって熱を発生させます。
タンク回路が、電源からの入力電流よりも何倍も大きな電流を蓄積し循環させる能力こそが、この必要な磁場強度を生み出します。
高効率の達成
タンク回路はエネルギーリサイクルの達人です。一度振動が始まると、部品で失われる熱（抵抗損失）を補うために、電源からの小さな「押し」のエネルギーしか必要としません。
これは、電源がタンク内で循環する完全で巨大な電流を提供する必要がないことを意味します。これにより、電源のサイズとコストが劇的に削減され、システム全体がはるかに効率的になります。
制御回路の役割
制御回路は、操作の「頭脳」です。パワートランジスタ（MOSFETなど）を、タンク回路の共振周波数に正確に一致する周波数でオンオフするように駆動します。
この同期されたスイッチングこそが、ブランコに適切なタイミングで「押し」を提供し、最大のエネルギーがタンク回路に伝達されて振動を維持するようにします。
トレードオフと落とし穴の理解
強力である一方で、共振回路は、安全で信頼性の高いシステムを確保するために、慎重な設計と限界の理解を必要とします。
周波数の一致の重要な必要性
システムは、制御回路からのドライバー周波数がタンクの自然な共振周波数に完全に一致している場合にのみ効率的です。
周波数が一致しない場合、電力伝達は急激に低下します。これは「非共振」動作として知られています。これにより、電源コンポーネントに過度の熱と電気的ストレスが発生し、故障につながる可能性があります。
コンポーネントへの高いストレス
共振タンク内の循環電流と電圧は、入力レベルよりも何倍も高くなることがあります。これにより、インダクタ、特にコンデンサに極度のストレスがかかります。
安価で低品質なコンデンサの使用は、一般的な故障の原因です。コンデンサは、過熱や壊滅的な故障を避けるために、高周波、高電流の共振アプリケーション向けに特別に定格されている必要があります。
目標に応じた適切な選択
タンク回路の機能を理解することで、特定の目的に基づいてより良い設計決定を下すことができます。
- 最大の加熱能力を重視する場合：高品質で低損失のコンポーネントを使用し、ドライバーがタンクの共振周波数に完全に同調していることを確認することで、可能な限り最高の循環電流を達成することが目標となります。
- 異なる材料やサイズの加熱を重視する場合：新しいワークピースの特性に最適に合わせるために、共振周波数（静電容量またはコイルインダクタンスを変更することによって）を調整できるシステムを設計する必要があります。
- 信頼性と安全性を重視する場合：共振によってこれらの値が大幅に増加するため、タンク回路で予想される電流と電圧をはるかに上回る定格のコンデンサと配線を使用することを優先する必要があります。
共振タンク回路の原理を習得することで、効率的で強力な誘導加熱の可能性を最大限に引き出すことができます。
要約表：
| 側面 | 説明 |
|---|---|
| 主要コンポーネント | インダクタ（ワークコイル）とコンデンサバンク |
| 機能 | 共振周波数でエネルギーを振動させ、電流を増幅する |
| 主な利点 | 加熱のための強力な磁場生成における高効率 |
| 共振周波数 | 記述された加熱器では約182KHz |
| 重要な要素 | ドライバーとタンク回路間の周波数の一致 |
KINTEKの高度なソリューションで、誘導加熱の可能性を最大限に引き出しましょう！卓越した研究開発と自社製造を活用し、マッフル炉、管状炉、回転炉、真空炉、雰囲気炉、CVD/PECVDシステムなどの高温炉システムを多様な研究室に提供しています。当社の強力なディープカスタマイズ能力は、お客様固有の実験ニーズに正確に合致させ、効率と信頼性を向上させます。今すぐお問い合わせください。お客様のプロジェクトをどのようにサポートできるかご相談ください！

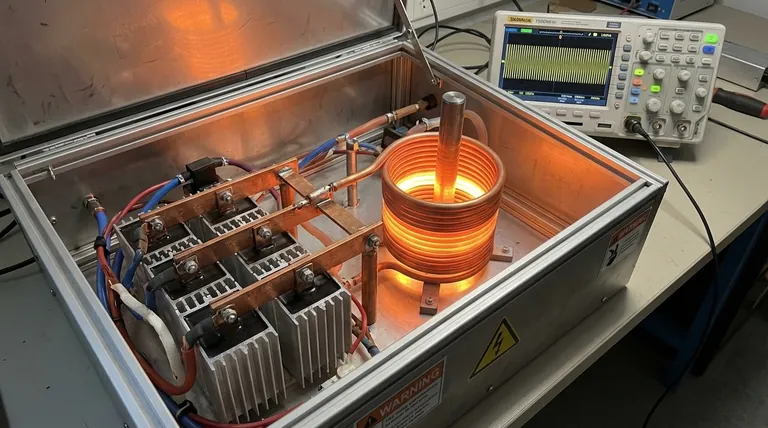

ビジュアルガイド
