チャンバー設計に基づいて真空炉はどのように分類されますか？横型、縦型、ボトムローディング型を探る

本質的に、真空炉は材料、つまり「ワークロード」がどのようにチャンバーに配置され、ロードされるかによって分類されます。主要な設計は横型、縦型、ボトムローディング型の3つで、それぞれ異なる部品の形状、サイズ、処理要件に合わせて調整されています。

横型、縦型、またはボトムローディング型炉の選択は好みの問題ではなく、重要なエンジニアリング上の決定です。これは、材料の取り扱い、処理の均一性、部品の歪みのリスク、および全体的な運用効率に直接影響します。

3つの主要なチャンバー設計

炉の種類間の根本的な違いは、その装填方向です。この単一の設計上の選択が、熱処理プロセス全体に重大な影響を与えます。

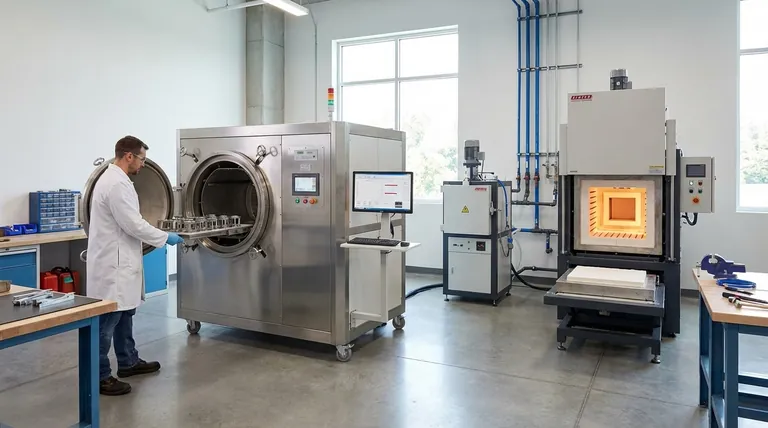

横型真空炉

横型炉は最も一般的な設計で、ワークロードは水平面に沿ってチャンバーにロードされます。積載は多くの場合、手動で行われるか、重い部品の場合は専用のローダーで行われます。

この構成は汎用性が高く、特に多数の小さな部品を同時に処理するバッチ操作において、幅広い種類の部品の処理に適しています。

縦型真空炉

縦型炉では、ワークロードは垂直軸に沿って、上から吊り下げるか、下から支持される形でロードされます。この設計は特定の部品形状に特化しています。

その主な利点は、高温加熱サイクル中に、長尺で細い部品や円筒形部品（シャフトや着陸装置など）の歪みやたるみを最小限に抑えることです。重力は部品の向きに対して逆らわず、味方となります。

ボトムローディング型真空炉

ボトムローディング型炉は、チャンバーのベースが下降し、ワークロードがその上に置かれ、その後、アセンブリ全体が炉本体に引き上げられるタイプの縦型炉です。

この設計は、航空宇宙構造物や大型金型など、非常に大きく、重く、複雑な形状の部品の処理に理想的です。積載のための優れたアクセスを提供し、迅速で均一な冷却のために、直下に焼入れ槽と統合されることがよくあります。

方向性以外：その他の主要なチャンバー特性

方向性が主要な分類である一方で、チャンバーの内部構造もその機能にとって同様に重要です。

断熱材と温度範囲

チャンバーの断熱材は、その最大動作温度とエネルギー効率を決定します。セラミックファイバーは低温（最大1200°C）に一般的ですが、中温（1200-1600°C）および高温（1700°C以上）用途にはグラファイトベースの断熱材が必要です。

発熱体選択

炉はほぼ例外なく電気加熱式です。発熱体材料の選択は、必要な温度と動作雰囲気によって異なります。

発熱体は通常、モリブデンなどの高温金属合金、またはグラファイトなどの非金属材料で作られています。グラファイトは最高温度に適していますが、すべてのプロセスに適しているわけではありません。

構造的完全性と安全性

途方もない圧力差と高い内部熱に耐えるため、チャンバーは頑丈な構造で構築されており、しばしばモリブデンライニングステンレス鋼が使用されます。外側のケーシングは通常水冷式であり、表面温度をオペレーターにとって安全な30°C以下に保ちます。

トレードオフの理解

炉の設計を選択するには、部品、プロセス、および操作のニーズのバランスを取る必要があります。

部品の形状 vs. 歪みのリスク

高温で曲がったりたるんだりしやすい部品の場合、縦型炉は横型設計と比較して明らかに優位性があります。重力が部品の最も強い軸に沿って作用するため、その形状が維持されます。

スループット vs. 部品サイズ

横型炉は、小型部品の大量バッチ処理に優れており、スループットを最大化します。逆に、ボトムローディング型炉は、それ以外の方法では積載不可能な単一の巨大な部品を処理する容量のために作られています。

プロセス統合

炉の設計は、その後のプロセスステップに直接影響を与える可能性があります。ボトムローディング型炉は、液体焼入れへの最速の経路を提供します。これは、負荷が下部のタンクに直接降ろすことができ、特定の材料特性を達成するために重要な迅速で均一な冷却を保証するためです。

アプリケーションに合った適切な選択をする

最終的な決定は、主要な目標に基づいて行われるべきです。

汎用性と大量バッチ処理が主な焦点である場合：横型炉が最も実用的で費用対効果の高い選択肢です。
長くて細い部品を歪みなく処理することが主な焦点である場合：縦型炉が必要なソリューションです。
非常に大きく、重く、または複雑な部品を処理することが主な焦点である場合：ボトムローディング型炉がこれらの要求を満たす唯一の設計です。

最終的に、炉の物理的設計を材料とプロセス目標の特定の要件に合わせることが、熱処理を成功させる鍵となります。

チャンバー設計に基づいて真空炉はどのように分類されますか？横型、縦型、ボトムローディング型を探る

要約表：

チャンバー設計	主な特徴	理想的な用途
横型	汎用性、バッチ処理、手動またはローダーによる積載	大量の小型部品、一般的な熱処理
縦型	歪みを最小限に抑える、垂直軸積載	長尺、細型、または円筒形部品（例：シャフト、着陸装置）
ボトムローディング型	大型/重量部品の取り扱い、統合された焼入れ、容易なアクセス	航空宇宙構造物、大型金型、複雑な形状の部品
