基本的には、箱型抵抗炉は主に3つのカテゴリの材料から構成されています。外側構造は剛性のために溶接されたアングル鋼と鋼板で作られ、内部チャンバーは熱を封じ込めるためにセラミック繊維のような耐火材料で裏打ちされ、高温ゾーンの重要なコンポーネントは熱応力に耐えるために高温合金鋼を使用する場合があります。
炉の材料選択は、単一の最良の物質を見つけることではなく、層状システムを設計することです。各材料は、低温での構造荷重または炉心での極端な熱のいずれかを管理するための特定の役割のために選択され、安全性と操作効率の両方を保証します。
炉の構造：層状システム
箱型炉は、冷たい外側から非常に熱い内側へと向かう、一連の機能的な層として理解するのが最適です。各層は、その位置固有の熱的および機械的要件のために特別に選択された材料を使用しています。
この設計思想は、物理的な強度を提供するタスクと、極端な熱を封じ込めるタスクを分離し、より効率的で耐久性があり、安全な設計を可能にします。
コアコンポーネントとその材料
炉の構造を理解するためには、各層の特定の材料と目的を検討する必要があります。
外殻：構造的完全性
炉の外部フレームとケーシングは、その基本的な強度を提供します。この「骨格」は、すべての内部コンポーネントの重量を支え、産業環境の厳しさに耐える責任を負っています。
使用される材料はアングル鋼と高品質の鋼板です。これらは溶接されて、剛性のある耐久性のある箱型構造を形成します。この外殻は内部断熱材によって保護されているため、室温またはその付近で動作し、高温耐性は必要ありません。
断熱層：熱の封じ込め
断熱材は、性能と効率にとって最も重要なコンポーネントであると言えるでしょう。これは、外殻と炉内チャンバーの間に挟まれた厚い層です。その唯一の目的は、熱が逃げるのを防ぐことです。
一般的な材料には、酸化アルミニウムまたはセラミック繊維ボードやブランケットがあります。これらの材料は優れた断熱特性を持っていますが、熱容量は低いです。耐火レンガが使用されることもあります。この層は、内部で発生する強烈な熱が内部に留まるようにし、外殻を触っても熱くなく保ち、エネルギー消費を大幅に削減します。
炉内チャンバー：ホットゾーン
炉内チャンバーは、炉床またはマッフルとも呼ばれ、加熱要素と加工品を収容する最内層です。炉の運転における極端な温度に直接さらされます。
この高温部分の材料は非常に堅牢でなければなりません。それらはしばしば高密度耐火材料、または一部の設計では、高温合金鋼またはステンレス鋼でできた密閉ライナーまたは「マッフル」から成ります。これらの材料は、劣化することなく非常に高温まで一定の熱サイクルに耐える能力のために選択されます。
トレードオフを理解する
異なる断熱材とチャンバー材料の選択は恣意的なものではなく、性能特性間の重要なトレードオフを表しています。
断熱材：繊維 vs レンガ
セラミック繊維断熱材で作られた炉は、熱容量が低いです。これにより、非常に迅速に加熱および冷却できるため、頻繁なサイクルを必要とするプロセスにとってエネルギー効率が高くなります。
逆に、耐火レンガで裏打ちされた炉は、熱容量が高いです。加熱および冷却はゆっくりですが、優れた機械的耐久性を提供し、安定した温度での連続的かつ長時間の運転に適しています。
チャンバー材料：合金マッフル vs 耐火ライニング
高温合金マッフルは、クリーンな密閉された内部チャンバーを形成します。これは、制御された雰囲気（窒素やアルゴンなど）での熱処理や、断熱材の粉塵による汚染を防ぐことが最優先される場合に不可欠です。
耐火ライニングされたチャンバー（要素が断熱材に埋め込まれている場合）は、より高い最高温度に達することができ、一般用途の作業にはより堅牢です。ただし、密閉された純粋な雰囲気を作り出すのには適していません。
用途に適した選択を行う
これらの材料層を理解することで、運用ニーズに正確に適合する炉を選択できます。
- 迅速なサイクルとエネルギー効率が主な焦点である場合： 急速な加熱・冷却時間のために、軽量セラミック繊維断熱材で作られた炉を優先してください。
- 重い負荷または連続使用のための機械的耐久性が主な焦点である場合： 高密度耐火レンガライニングの炉が、より堅牢で信頼性の高い選択肢です。
- 高純度プロセスまたは制御された雰囲気が主な焦点である場合： 密閉された高温合金鋼マッフルを備えた炉を選択する必要があります。
表面的な部分を超えて、各材料の機能を理解することで、選択した炉が意図された作業に完璧に設計されていることを確実にすることができます。
要約表：
| コンポーネント | 使用材料 | 主な機能 |
|---|---|---|
| 外殻 | 溶接アングル鋼と鋼板 | 低温での構造的完全性とサポートを提供 |
| 断熱層 | セラミック繊維、酸化アルミニウム、または耐火レンガ | 熱を封じ込め、エネルギー損失を削減し、急速なサイクルまたは耐久性を可能にする |
| 炉内チャンバー | 高温合金鋼、ステンレス鋼、または高密度耐火材料 | 極端な熱に耐え、制御された雰囲気または高温操作を可能にする |
カスタムの高温炉ソリューションが必要ですか？ KINTEKは、優れたR&Dと自社製造を活用し、マッフル炉、管状炉、回転炉、真空炉・雰囲気炉、CVD/PECVDシステムなどの先進的な炉を提供しています。当社の高いカスタマイズ能力により、効率性、耐久性、純度に関するお客様独自の実験要件を満たすことを保証します。今すぐお問い合わせください。お客様のラボの性能をどのように向上できるかご相談ください！

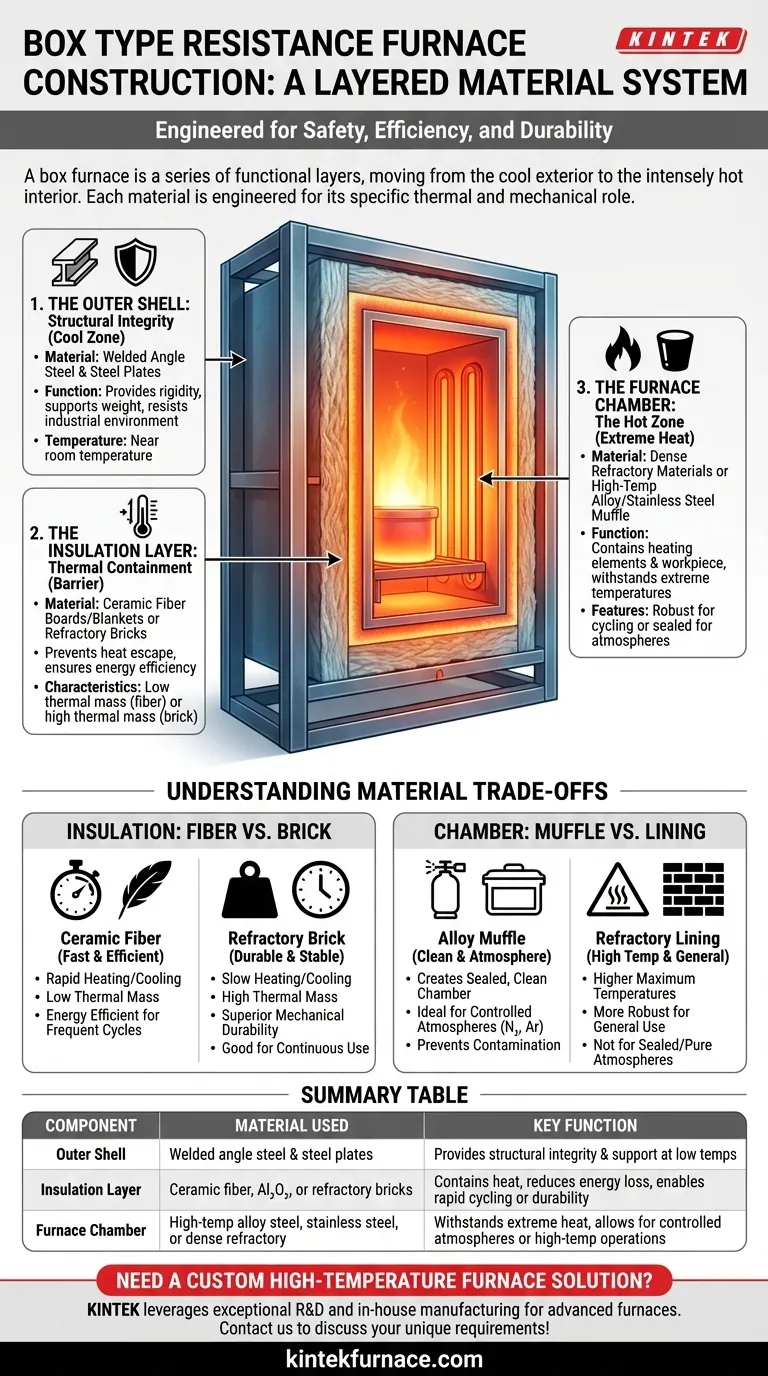

ビジュアルガイド
