真空誘導溶解（VIM）炉の主な機能は、反応性金属の溶解のために、汚染のない制御された環境を作成することです。特に医療用TiNi（チタン-ニッケル）合金の場合、高真空チャンバー内で電磁誘導を利用して熱を発生させます。このプロセスにより、活性元素であるチタンとニッケルが酸素や窒素と反応するのを厳密に防ぎ、最終的なインゴットが医療用途に必要な正確な元素比率と高純度を達成することを保証します。
VIM技術の核となる価値は、溶融合金を大気干渉から隔離する能力にあります。酸化を除去し、溶解ガスを除去することにより、高品質な形状記憶インプラントに不可欠な化学的安定性と生物学的安全性を保証します。
真空環境の重要な必要性
大気反応の防止
チタンは、高温で酸素や窒素と激しく反応する非常に活性な元素です。
開放空気中で溶解すると、これらの反応により酸化物や窒化物が生成され、合金の構造的完全性が損なわれます。VIM炉は、これらの反応を完全にブロックする高真空環境を作成します。
脱ガスによる純度の向上
新たな汚染を防ぐだけでなく、真空環境は材料を積極的に精製します。
圧力差は、原材料にすでに存在する溶解ガスの除去を助けます。これにより、最終的なインゴットは優れた微細構造の清浄度と機械的特性を備えます。
正確な元素比率の確保
医療用形状記憶合金は、正しく機能するためにチタンとニッケルの間に正確な化学量論的バランスが必要です。
VIMは活性元素の酸化による損失を防ぐため、最終的な化学組成が意図した設計に正確に一致することを保証します。この精度は、形状記憶効果が発生する温度を制御するために不可欠です。
技術の仕組み
電磁誘導加熱
炉は炎のような外部熱源を使用せず、代わりにIGBT中周波電源を使用します。
電流はセラミックコーティングされた銅コイルを流れ、金属自体内に電流を誘導する電磁場を生成します。これにより、材料は最大2000°Cの温度に迅速かつ均一に到達できます。
統合システム制御
VIM炉は、真空ポンプ、傾斜機構、水冷中間層で構成される複雑なエコシステムです。
PLC（プログラマブルロジックコントローラ）によって管理されることが多い電気制御システムが、これらのコンポーネントを調整します。これにより、全体の溶解および鋳造サイクルを通じて、温度と真空レベルの正確な調整が可能になります。
運用上のトレードオフの理解
システムの複雑さとメンテナンス
VIMは優れた品質を提供しますが、標準的な溶解方法と比較して運用上の複雑さが大幅に増します。
システムは、真空ポンプ、高出力電子機器、油圧式傾斜機構のシームレスな統合に依存しています。真空シールまたは冷却システムの障害は、即座のバッチ汚染または機器の損傷につながる可能性があります。
スループット対精度
チャンバーを高い真空まで排気するのに必要な時間のため、このプロセスは開放空気中での誘導溶解よりも本質的に遅くなります。
製造業者は、医療基準で要求される純度レベルを達成するために必要なコストとして、生産速度の低下を受け入れる必要があります。
目標に合った正しい選択をする
医療機器メーカーや冶金学者にとって、溶解技術の選択は最終製品の成功を左右します。
- 主な焦点が生体適合性である場合：酸化物介在物がなく、有害な生物学的反応を引き起こす可能性のある合金を保証するために、VIMを使用する必要があります。
- 主な焦点が形状記憶精度である場合：合金が形状を変化させる特定の温度を定義する、正確なチタン-ニッケル比を維持するためにVIMが必要です。
VIMは単なる溶解方法ではなく、高リスクの医療材料製造に不可欠な精製戦略です。
概要表：
| 特徴 | TiNi処理における機能 | 医療用途における利点 |
|---|---|---|
| 高真空環境 | 酸素および窒素との反応を防ぐ | 生体適合性と構造的完全性を保証する |
| 誘導加熱 | 最大2000°Cまでの迅速かつ均一な溶解 | 均質な合金組成と正確な結晶構造 |
| 脱ガス能力 | 原材料からの溶解ガスの除去 | 微細構造の清浄度と疲労強度を向上させる |
| PLC制御システム | 温度と真空の正確な調整 | 形状記憶遷移温度の信頼性の高い制御 |
KINTEKの専門知識で材料純度を向上させる
医療グレード合金の製造において、精度は譲れません。KINTEKは、最も厳格な純度および組成基準を満たすように設計された、業界をリードする真空誘導溶解（VIM）システムを提供しています。
専門的な研究開発と世界クラスの製造に裏打ちされた、マッフル、チューブ、ロータリー、真空、CVDシステムを含む包括的な高温ラボソリューションを提供しており、すべてお客様固有の研究または生産ニーズに合わせて完全にカスタマイズ可能です。
TiNi合金製造の最適化の準備はできていますか？ KINTEKの高度な炉技術がラボの効率と製品の安全性をどのように向上させることができるかを発見するために、今すぐ技術スペシャリストにお問い合わせください。

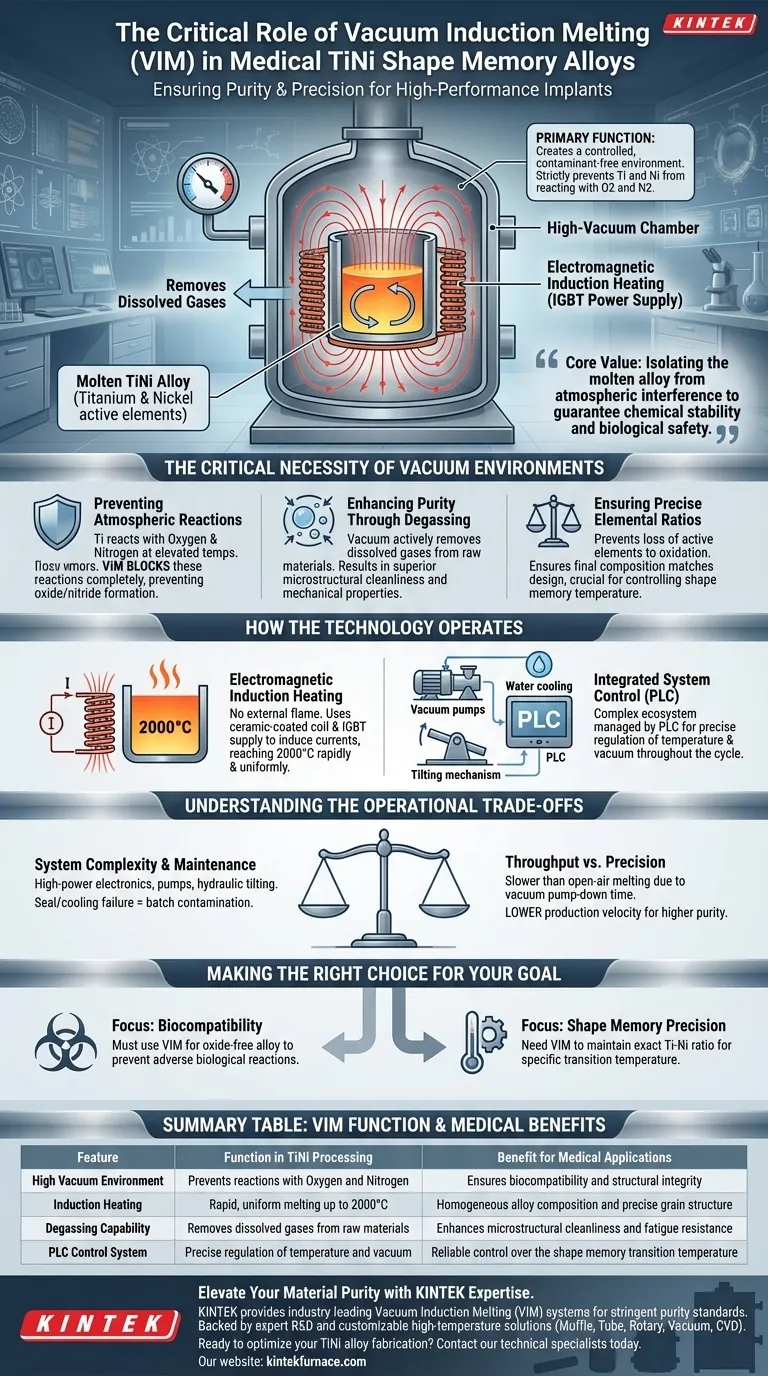

ビジュアルガイド
