炭化ケイ素ヒーターにおいて、SCタイプとは、シングルスパイラル構成として知られる特定の設計を指します。この設計は、セラミックロッドに切り込まれた単一の連続したらせん状の溝を特徴とし、加熱のための電気経路を形成します。これは、温度の一貫性が重要となる用途において、非常に均一な熱分布を最適化するように設計されており、標準的な選択肢となっています。
炭化ケイ素（SiC）ヒーターにはさまざまな形状がありますが、SCタイプのシングルスパイラル設計は、広範囲にわたって例外的に均一な熱分布を提供するという一つの主要な目的のために設計されています。これにより、特定の産業および実験室の加熱の課題に対する専門的なツールとなります。
SCタイプ設計の背後にあるエンジニアリング
SCタイプが選ばれる理由を理解するには、その物理的設計が性能特性にどのように直接影響するかを見る必要があります。
シングルスパイラル構成
「シングルスパイラル」とは、SiCロッドの長さに沿って切り込まれたらせん状の溝です。これにより、電気電流は素子の片端からもう一方の端まで長いらせん状の経路をたどることを強制されます。
この延長された経路がその機能の鍵となります。これにより、ロッド全体が単一で均等に分散された抵抗加熱源として機能します。
熱均一性の最適化
シングルスパイラル設計の主な利点は、「ホットスポット」の発生を防ぐことです。電流経路が均等に分散されるため、発生する熱は素子の全長にわたって例外的に一貫しています。これにより、SCタイプは、製品の品質にとって空間的な温度均一性が極めて重要となる大規模産業炉の底部や側面の加熱など、温度変動を最小限に抑える必要がある用途に最適です。
コア材料の特性
他のSiC素子と同様に、SCタイプは高い電気伝導性と良好な熱伝導性を持つセラミック材料です。これにより、構造的な安定性を保ちながら高温に効率的に到達できます。
その堅牢な構造は、電気抵抗に対して高い耐性を持ち、要求の厳しいプロセスに対して効果的で信頼性の高い発熱を保証します。
SCタイプが最も効果的な場所
SCタイプの独自の特性により、特定の高温環境において好ましい選択肢となります。

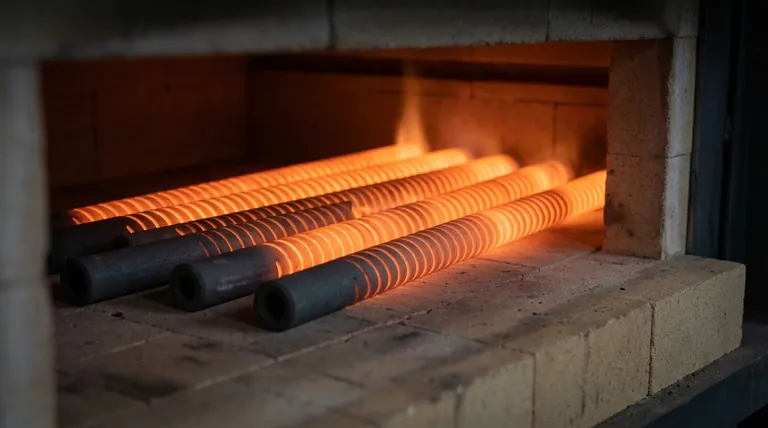

大規模産業炉
SCタイプは、金属処理、ガラス製造、セラミック生産などの産業における主力製品です。大型の箱型炉やトロリー炉で頻繁に使用されます。
これらの設定では、素子は炉床に敷かれたり、側面に沿って取り付けられたりして、ワーク全体が均一に加熱されることを保証する一貫した放射熱の基盤を提供します。
高温実験室作業
実験室の設定では、プロセス制御が最も重要です。SCタイプは、高温研究、材料試験、実験開発に必要な信頼性が高く安定した加熱を提供します。
その予測可能で均一な出力は、実験結果の正確性と再現性を確保するのに役立ちます。
トレードオフの理解：SCと他のタイプとの比較
SCタイプは利用可能な唯一の設計ではありません。SCRタイプなどの競合製品を理解することで、その特定の利点が明確になります。
SCタイプ（シングルスパイラル）：均一性のスペシャリスト
SCタイプの強みは、比類のない空間的な熱均一性です。広い領域を点間で温度差が最小限になるように加熱したい場合、シングルスパイラルロッドは優れた設計です。
SCRタイプ（ダブルスパイラル／U字型）：効率のスペシャリスト
SCRタイプは、U字型の素子であることが多く、ダブルスパイラルを備えている場合もあります。この設計は加熱ゾーンを集中させ、通常はエネルギー効率と非常に正確な温度制御を向上させます。
電力消費が主要な懸念事項である場合や、炉の形状が片側から端子を接続するU字型素子に適している場合など、技術的に要求の厳しい用途で選択されることがよくあります。
炉の形状に基づく選択
物理的な形状は大きな差別化要因です。SC素子は直線状のロッドであり、反対側の端で電気接続が必要です。SCR素子はU字型であり、炉の一方の側で接続できるため、特定の炉設計での配線と設置を簡素化できます。
用途に合わせた適切な選択
正しい加熱素子の選択は、素子の設計意図とプロセスの目標を一致させる必要があります。
- 主な焦点が広い表面全体での均一な加熱である場合（例：大型炉の床）： SCタイプのシングルスパイラル設計はこの目的のために特別に設計されています。
- 主な焦点がエネルギー効率である場合、または片側アクセスのみのスペースに素子を収める必要がある場合： エネルギー効率と配線の簡素化が最適化されているSCR（U字型）タイプを検討してください。
- 安定した信頼性の高い加熱を必要とする一般的な実験室研究が主な焦点である場合： SCタイプは、標準的な高温試験環境において実績があり信頼できる選択肢です。
各素子タイプの設計意図を理解することで、高温の目標に対して正確なツールを選択できるようになります。
要約表：
| 特徴 | 説明 |
|---|---|
| 設計タイプ | シングルスパイラル構成 |
| 主な利点 | 非常に均一な熱分布 |
| 理想的な用途 | 大規模産業炉、高温実験室作業 |
| 主な特性 | ホットスポットの防止、一貫した温度、堅牢なセラミック材料 |
| SCRタイプとの比較 | SCRの効率とU字型よりも広い表面の均一性に優れる |
