高温管状炉では主に、炭化ケイ素 (SiC)、二珪化モリブデン (MoSi2)、カンタル (FeCrAl 合金) の 3 種類の発熱体が使用されます。これらの材料は、極端な温度（最高1800℃）に耐える能力、耐久性、および効率的な熱伝達に基づいて選択されます。SiCとMoSi2は1200℃以上の用途に標準的に使用され、カンタルはそれ以下の温度範囲に適しています。エレメントの配置（放射状またはルーフマウント）や複合設計を含むカスタム構成は、焼結や化学合成のような特殊な工業プロセスに最適な性能を保証します。セラミック/石英インシュレーターを使用した適切な設置とメンテナンスは、故障を防ぐために非常に重要です。
キーポイントの説明
-

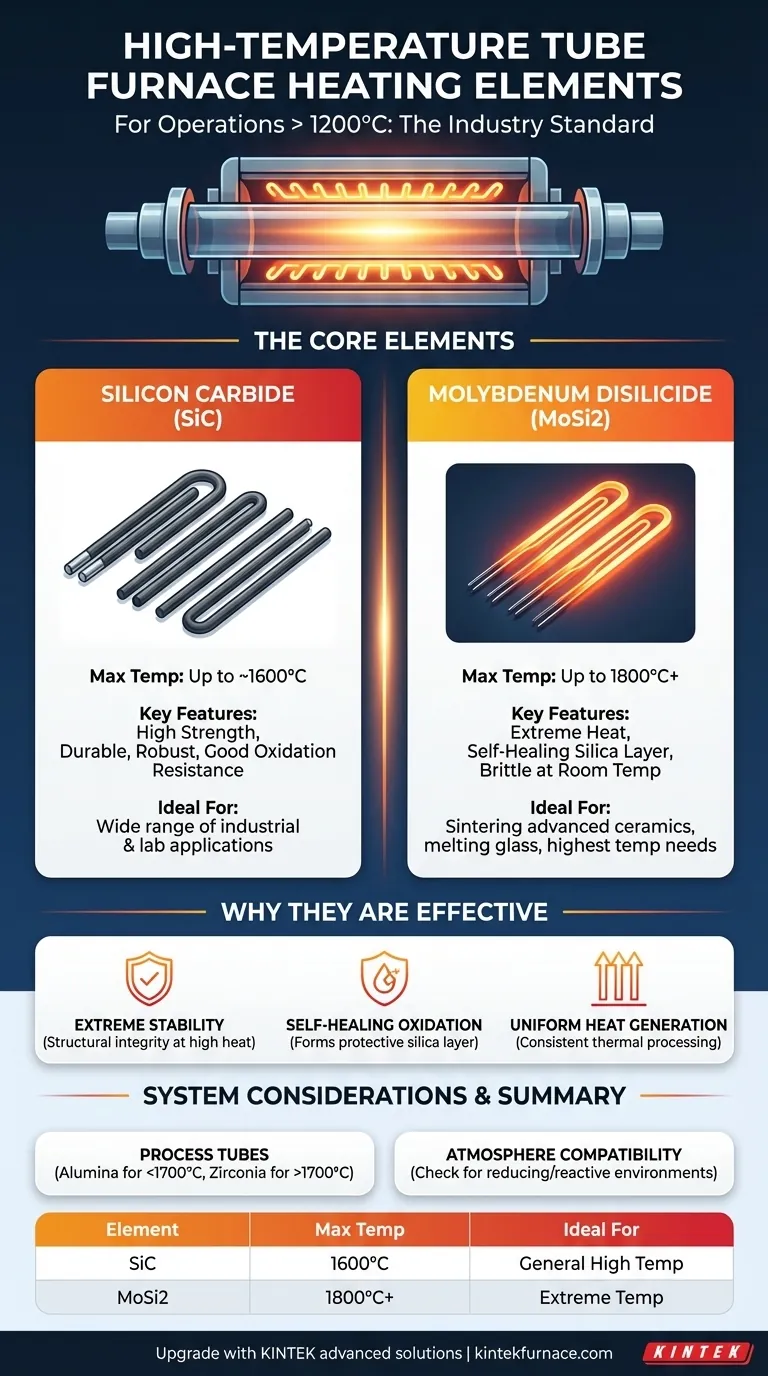

一次発熱体材料
-
炭化ケイ素（SiC）:
- 1600～1800℃まで効果的に作動。
- 酸化や熱衝撃に強く、繰り返し加熱プロセスに最適。
- 均一な熱分布のため、炉の屋根から吊り下げるか、管の周囲に放射状に配置するのが一般的。
-
二珪化モリブデン (MoSi2):
- 高温安定性に優れ、1800℃までの環境に対応。
- 高温で保護シリカ層を形成し、長寿命を実現。
- 焼結炉やその他の極熱用途に使用される。
-
カンタル（FeCrAl合金）:
- 1200～1400℃までの温度でコスト効率が高い。
- SiC/MoSi2より脆くはないが、超高温には不向き。
-
炭化ケイ素（SiC）:
-
エレメントの構成と取り付け
- サスペンション・アレイ:SiC/MoSi2エレメントは、熱伝達を最大化するため、炉のルーフからチューブの側面に沿って吊り下げられることが多い。
- ラジアル配置:温度の均一性を高めるため、加熱ゾーンの周囲にエレメントを配置する設計もある。
- 断熱要件:セラミックまたは石英の絶縁体は、カーボン・ダストなどの汚染物質による短絡を防ぐ。グラファイトブリッジは、特定のセットアップでエレメントを接続することができます。
-
カスタマイズと複合設計
- オーダーメイド・ソリューション:炉の寸法（例：チューブ径120mmまで、ホットゾーン900mmまで）および出力設定のカスタマイズが可能です。
- 複合エレメント:ハイブリッド材料は、過酷な環境または化学合成における精密な制御のために、長所（例えば、SiCとMoSi2）を兼ね備えています。
-
運用上の考慮事項
- メンテナンス:絶縁体とエレメントの定期的な清掃は、性能劣化を避けるために非常に重要です。
-
温度範囲:
- 1200°C:カンタルまたは塩基性SiC
- 1500-1800°C:先進SiCまたはMoSi2。
-
産業用途
- 焼結:超高温耐性でMoSi2/SiCが優勢。
- 化学製造:腐食性雰囲気に強い複合要素
- 研究:カスタムセットアップにより、合金やナノ材料の精密な熱処理が可能です。
SiCとMoSi2は過酷な条件下でも長寿命であり、カンタル は中程度の予算に適しています。炉の寸法や断熱システムとの適合性を常に確認すること。
総括表
| 加熱エレメント | 最高温度 (°C) | 主な利点 | 一般的な用途 |
|---|---|---|---|
| 炭化ケイ素 (SiC) | 1600-1800 | 耐酸化性、耐熱衝撃性 | 繰り返し加熱、焼結 |
| MoSi2 | 1800 | 自己保護シリカ層、高安定性 | 極熱焼結、研究 |
| カンタル（FeCrAl） | 1200-1400 | コスト効率、耐久性 | 中温プロセス |
