実験炉の温度調節は、高度な制御システム、精密な発熱体、および特殊なチャンバー設計の組み合わせによって達成されます。主な方式には、基本的なオン／オフ制御のためのサーモスタット、段階的な調整のための比例制御、最適なエネルギー効率と安定性のためのPID（比例積分微分）制御などがあります。これらのシステムは、断熱された加熱ゾーン、温度センサー、コンピューター制御のメカニズムとともに機能し、均一な熱分布と再現可能な熱サイクルを保証します。以下のような炉 雰囲気レトルト炉 およびマッフル炉は、コンタミネーションを防止し、雰囲気を一定に保つために加熱室を隔離することで、温度制御をさらに強化します。
キーポイントの説明
-
温度調節のための制御システム
- サーモスタット:基本的なオン／オフスイッチで、設定温度以下になるとヒーターが作動する。シンプルだが精度は低い。
- 比例制御:目標温度に近づくにつれて発熱体への電力を調整し、オーバーシュートを抑えて安定性を向上させます。
- PID制御:温度変動を最小限に抑えて温度を維持するために必要な正確なエネルギーを計算する最先端の方法。焼結や熱処理などの高精度アプリケーションに最適です。
-
加熱室の設計と断熱
- マッフル炉:セラミックまたは合金のマッフルを使用し、アグレッシブなガスに対する耐性を確保します。
- 断熱ヒーティングゾーン:熱損失を最小限に抑え、均一性を向上させます。アッシングや硬化のようなプロセスには不可欠です。
- 雰囲気制御:炉内 雰囲気レトルト炉 ガスフローとシール機構により、金属や半導体の焼結に不可欠な安定した環境を維持します。
-
モニタリングとフィードバック機構
- 温度センサー（熱電対、測温抵抗体）:制御システムにリアルタイムデータを提供し、ヒーターエレメントの調整を可能にする。
- コンピューター制御:プログラム可能なシステムは、加熱/冷却速度と保持時間を自動化し、実験や工業プロセスの再現性を保証します。
-
温度制御に影響を与えるアプリケーション
- 高温プロセス（例：セラミックの1200℃以上）:熱暴走を防ぐため、PID制御と堅牢な断熱材が必要。
- 低温プロセス（600℃での乾燥など）:より単純な比例制御を使用することができるが、均一な熱分布に依存する。
-
エネルギー効率と安全性
- PIDシステムは不要な加熱サイクルを回避することでエネルギーの無駄を削減します。
- 過熱保護や頑丈な構造 (箱型炉など) などの安全機能により、長期的な信頼性が確保されます。
これらの技術を統合することで、実験室炉は製薬試験から冶金まで、あらゆる分野で必要とされる精度を達成します。
総括表
| コンポーネント | 機能 |
|---|---|
| サーモスタット | 温度維持のための基本的なオン/オフ制御 |
| 比例制御 | 温度変動を最小限に抑えるため、電力を徐々に調整します。 |
| PID制御 | 高精度アプリケーションのエネルギー使用と安定性を最適化します。 |
| 加熱室設計 | 断熱ゾーンとマッフルにより、均一な加熱とコンタミネーションの防止を実現。 |
| 温度センサー | 正確な調整のためのリアルタイムフィードバックを提供します。 |
| コンピュータ制御 | 加熱サイクルを自動化し、再現性の高い結果を実現します。 |
KINTEKの先進的な加熱炉ソリューションで、ラボの精度をアップグレードしましょう！KINTEKの研究開発および社内製造の専門知識により、以下のものを提供することができます。 高温炉 (マッフル炉、管状炉、回転炉、真空炉、雰囲気炉、CVD/PECVDシステムを含む)をお客様のニーズに合わせてカスタマイズいたします。お客様のニーズが 均一な熱分布、汚染のない環境、エネルギー効率の高いPID制御など 最適なソリューションがあります。 今すぐご連絡ください サーマルプロセスの強化についてご相談ください！
お探しの製品

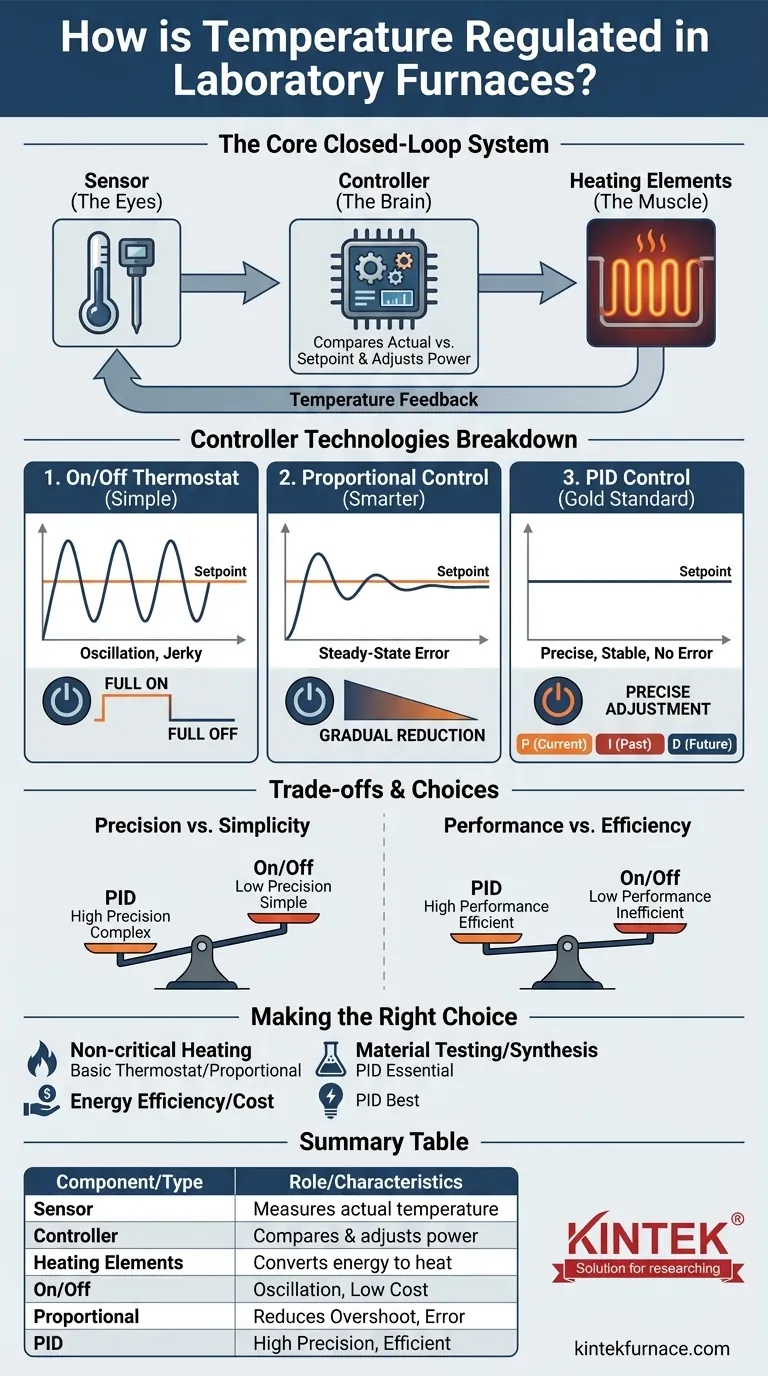

ビジュアルガイド
