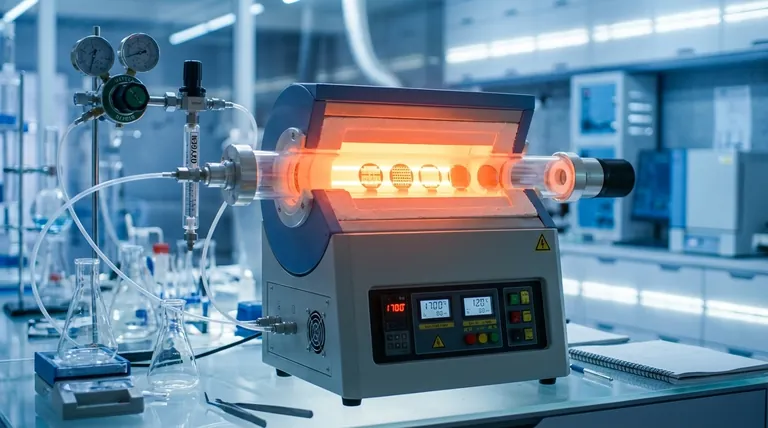

酸素雰囲気炉は、Sio2マイクロアーキテクチャの光学性能を最適化するのにどのように役立ちますか？透明度の向上

酸素雰囲気炉はSiO2マイクロアーキテクチャを最適化します。これは、純粋な酸素環境下で材料を補償熱処理にかけることによって行われます。このプロセスは、ガラスマトリックス内の中性酸素空孔欠陥を埋め、基本的なSi-O-Siネットワーク構造を修復することにより、原子レベルの欠陥に直接対処します。シリカネットワークの完全性を回復することで、炉は光学劣化の構造的原因を排除します。

この処理の主な機能は、欠陥誘発蛍光の大幅な低減です。ガラスマトリックスを修復することにより、プロセスは光透過率を向上させ、信号干渉を最小限に抑えます。これは、高性能マイクロ光学デバイスには不可欠です。

光学修復のメカニズム

酸素空孔の充填

アニールされたSiO2マイクロアーキテクチャにおける主な課題は、中性酸素空孔欠陥の存在です。これらは、格子から酸素原子が欠落している材料の原子的な隙間です。

酸素が豊富な雰囲気中で構造を加熱すると、酸素がマトリックスに押し込まれます。この「補償」作用は、これらの空孔を埋め、原子構造の穴を効果的にパッチします。

Si-O-Siネットワークの修復

単純な空孔充填を超えて、熱エネルギーは酸素雰囲気と組み合わさってSi-O-Siネットワークを積極的に再構築します。このネットワークは、ガラスの構造的安定性のバックボーンです。

連続的で修復されたネットワークは、材料が光と相互作用する際に一貫して動作することを保証します。この構造的均一性は、光学性能向上の物理的基盤です。

酸素雰囲気炉は、SiO2マイクロアーキテクチャの光学性能を最適化するのにどのように役立ちますか？透明度の向上

デバイス性能への影響

信号干渉の最小化

シリカ構造の欠陥は、しばしば望ましくない蛍光を引き起こします。光が欠陥のあるマトリックスを通過すると、材料は光を吸収して再放出され、バックグラウンドノイズが発生します。

これらの欠陥を排除することにより、酸素炉処理は、この蛍光を劇的に低減します。これにより、信号がクリーンになり、光学アプリケーションでの忠実度が高まります。

光透過率の向上

光学純度は、材料の構造的完全性と直接関連しています。修復されたSi-O-Siネットワークは、光子にとって明確な経路を提供します。

この散乱と吸収の低減により、光透過率が最大化され、マイクロ光学デバイスが最高の効率で動作することが保証されます。

炉構成の運用上の考慮事項

チューブ材料の選択

光学シリカに必要な高純度を維持するには、炉チューブの選択が重要です。石英チューブは、これらの高純度プロセスに理想的な選択肢です。

アルミナは耐薬品性を提供し、ステンレス鋼は耐久性を提供しますが、石英は酸素処理の利点を無効にする可能性のある汚染物質の導入リスクを最小限に抑えます。

チューブ形状の役割

炉チューブの物理的な寸法、特に長さと直径は、処理の効率を決定します。これらの寸法は、熱伝達ダイナミクスとガスフローを制御します。

長いチューブは、一般的に滞留時間を長くします。この延長された暴露は、酸素がマトリックスに拡散し、修復反応を完了するのに十分な時間があることを保証するためにしばしば必要です。

トレードオフの理解

滞留時間対ガス速度

反応効率に関して、炉チューブの設計には固有のトレードオフがあります。

長いチューブは滞留時間を増加させ、深い欠陥修復の反応効率を向上させます。ただし、ガス速度が低下する可能性があり、適切に管理されない場合は停滞ゾーンにつながる可能性があります。

逆に、短いチューブはガス速度を増加させ、ガス-固体混合を改善します。欠点は滞留時間が短くなることであり、これは、より密なマイクロアーキテクチャにおける深い酸素空孔を完全に修復するには不十分である可能性があります。

目標に合わせた正しい選択

SiO2構造の光学性能を最大化するには、炉構成を特定の純度要件に合わせる必要があります。

主な焦点が最大の光学明瞭度である場合：汚染を防ぐために石英チューブの使用を優先し、欠陥修復のための最大の滞留時間を確保するために長いチューブ設計を利用してください。
主な焦点がプロセスの効率である場合：熱伝達率と蛍光を低減するために必要な滞留時間をバランスさせるために、チューブ径の最適化を検討してください。

酸素雰囲気炉は単なる加熱ツールではありません。それは、シリカの原子基盤を再構築して、完璧な光学性能を保証する修復ツールです。

概要表：

最適化メカニズム	SiO2材料への影響	結果としての光学上の利点
酸素空孔充填	ガラスマトリックスの原子隙間をパッチします	欠陥誘発蛍光の大幅な低減
ネットワーク修復	基本的なSi-O-Siバックボーンを再構築します	強化された構造的均一性と一貫性
大気補償	劣化の構造的原因を排除します	光透過率と信号忠実度の最大化
石英チューブの選択	化学的汚染のリスクを最小限に抑えます	高純度光学特性の維持

KINTEKで光学精度を向上させましょう

KINTEKの高度な熱ソリューションで、シリカマイクロアーキテクチャの可能性を最大限に引き出しましょう。専門的なR&Dと製造に裏打ちされたKINTEKは、光学材料修復の厳しい要求を満たすために設計された高性能のマッフル、チューブ、ロータリー、真空、およびCVDシステムを提供しています。

欠陥修復のための高純度石英チューブ構成が必要な場合でも、独自の研究ニーズに対応するカスタマイズ可能な実験用炉が必要な場合でも、当社のエンジニアリングチームは、お客様が当然受けるべき精度を提供します。熱処理プロセスを最適化するために、今すぐお問い合わせください。

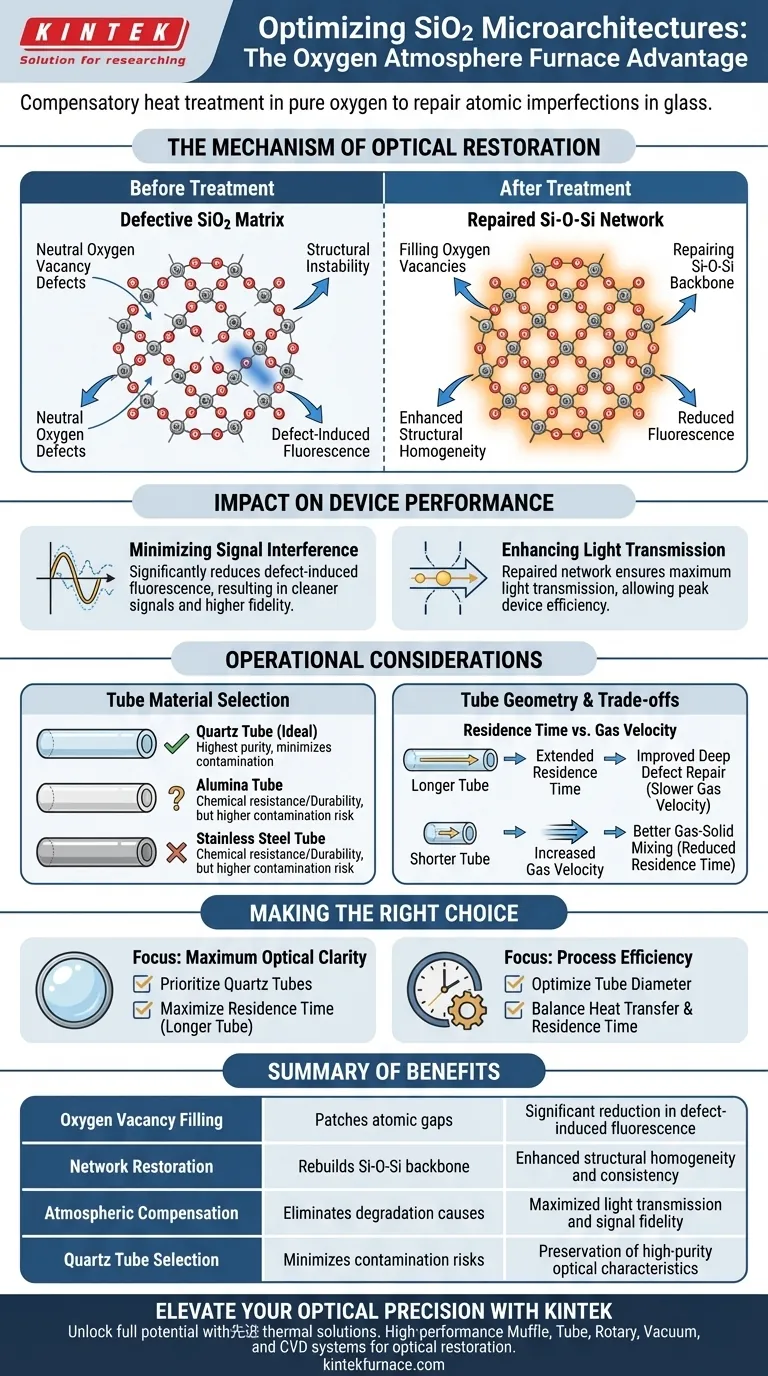

ビジュアルガイド
