円筒形凝縮器は、マイクロ波支援金属還元システム内の主要な防御機構として機能し、高エネルギー反応器とデリケートな下流コンポーネントの間に位置します。その必要性は、一酸化炭素、二酸化炭素、アルゴンなどの高温排気ガスを急速に冷却し、揮発性金属種がシステムを離れる前に凝縮させる能力によって定義されます。
水またはグリコールの冷却サイクルを利用することにより、凝縮器は2つの重要な機能を発揮します。それは、真空ポンプやセンサーへの破壊的な金属堆積を防ぎ、有害な揮発性物質の環境への放出を阻止することです。
保護の仕組み
高温排気の冷却
還元プロセスは、一酸化炭素、二酸化炭素、アルゴンを含むかなりの熱と排気ガスを生成します。
円筒形凝縮器は、このガス流を傍受するために反応器の直上に設置されます。
循環冷却媒体（通常は水またはグリコール）を使用して、反応ゾーンを離れる排気ガスの温度を急速に低下させます。
揮発性金属種の捕捉
プラズマ強化反応では、金属種はしばしば揮発性になり、気相に入ります。
これらの種が熱いままの場合、気体のままでシステム内を移動します。
凝縮器は、これらの揮発性物質を固体または液体に相変化させるための低温ゾーンを作成し、効果的に凝縮器ユニット内に閉じ込めます。
重要な下流の利点
真空ポンプの保護
真空ポンプは、マイクロ波支援還元に必要な圧力環境を維持するために不可欠です。
しかし、これらのポンプは粒子汚染に対して非常に敏感です。
凝縮器がない場合、揮発性金属がポンプに入り、内部機構に固着し、壊滅的な機械的故障を引き起こします。
センサー精度の保護
下流に位置するプロセスセンサーは、正確なデータを提供するためにクリーンなガス流に依存しています。
センサープローブへの金属堆積は干渉を引き起こし、誤った読み取りまたはセンサーの完全な失明につながります。
凝縮器は、クリーンで冷却されたガスのみがこれらのデリケートな計器に到達することを保証します。
環境および安全への影響
有害排出物の防止
還元プロセスには、吸入したり大気中に放出したりすると有害になる可能性のある物質が含まれます。
凝縮器は、これらの有害な揮発性物質の封じ込めフィルターとして機能します。
これらの物質をシステム内に閉じ込めることにより、実験室または外部環境への有毒汚染物質の排出を防ぎます。
トレードオフの理解
メンテナンス要件
凝縮器は材料を「捕捉」するように設計されているため、時間の経過とともに固体残渣が必然的に蓄積します。
この蓄積は、管理しないとガス流を制限したり、熱伝達効率を低下させたりする可能性があります。
オペレーターは、凝縮した金属種を除去し、システムパフォーマンスを維持するために、定期的なクリーニングサイクルの計画を立てる必要があります。
冷却サイクルの一貫性への依存
凝縮器が提供する保護は、水またはグリコールサイクルの安定性に完全に依存しています。
冷却媒体の流れが中断されたり、温度が上昇したりすると、揮発性物質がトラップをバイパスします。
これにより、下流機器に即時のリスクが生じ、冷却ループの堅牢な監視が必要になります。
システムの一貫性を確保する
マイクロ波支援金属還元システムの寿命と安全性を最大化するために、凝縮器のセットアップに関して次の点を考慮してください。
- 機器の寿命を最優先する場合：凝縮器が最大熱負荷を処理できるように正しくサイズ設定されていることを確認し、揮発性金属がトラップをバイパスして真空ポンプを損傷しないようにします。
- 環境安全を最優先する場合：グリコールまたは水冷却サイクルの厳格な監視を実装し、熱的故障を防ぎ、有害な排出物が漏れるのを防ぎます。
円筒形凝縮器は単なるアクセサリーではありません。高エネルギープラズマ反応を、それを支える機器を破壊することなく実行できるようにする、不可欠なインターフェースです。
概要表：
| 特徴 | 主な機能 | システムへの影響 |
|---|---|---|
| 排気冷却 | CO、CO2、アルゴンの温度を下げる | 下流センサーの熱損傷を防ぐ |
| 金属捕捉 | 揮発性金属種を凝縮させる | 真空ポンプの壊滅的な故障から保護する |
| 環境安全 | 有害な揮発性物質を捕捉する | 実験室環境での有毒排出物を防ぐ |
| 冷却媒体 | 水またはグリコールの循環 | 相変化のための重要な低温ゾーンを維持する |
KINTEKで金属還元研究を最適化する
揮発性堆積物が高温研究を損なうのを許さないでください。KINTEKは、専門的なR&Dと精密製造に裏打ちされた業界をリードするソリューションを提供します。マッフル、チューブ、ロータリー、真空、またはCVDシステムが必要な場合でも、当社の実験用高温炉は、お客様固有の冶金学的課題に対応するために完全にカスタマイズ可能です。耐久性と精度のために設計された機器で、システムの寿命とピークパフォーマンスを確保してください。
ラボの熱処理能力をアップグレードする準備はできましたか？ カスタムコンサルテーションについては、今すぐKINTEKにお問い合わせください！

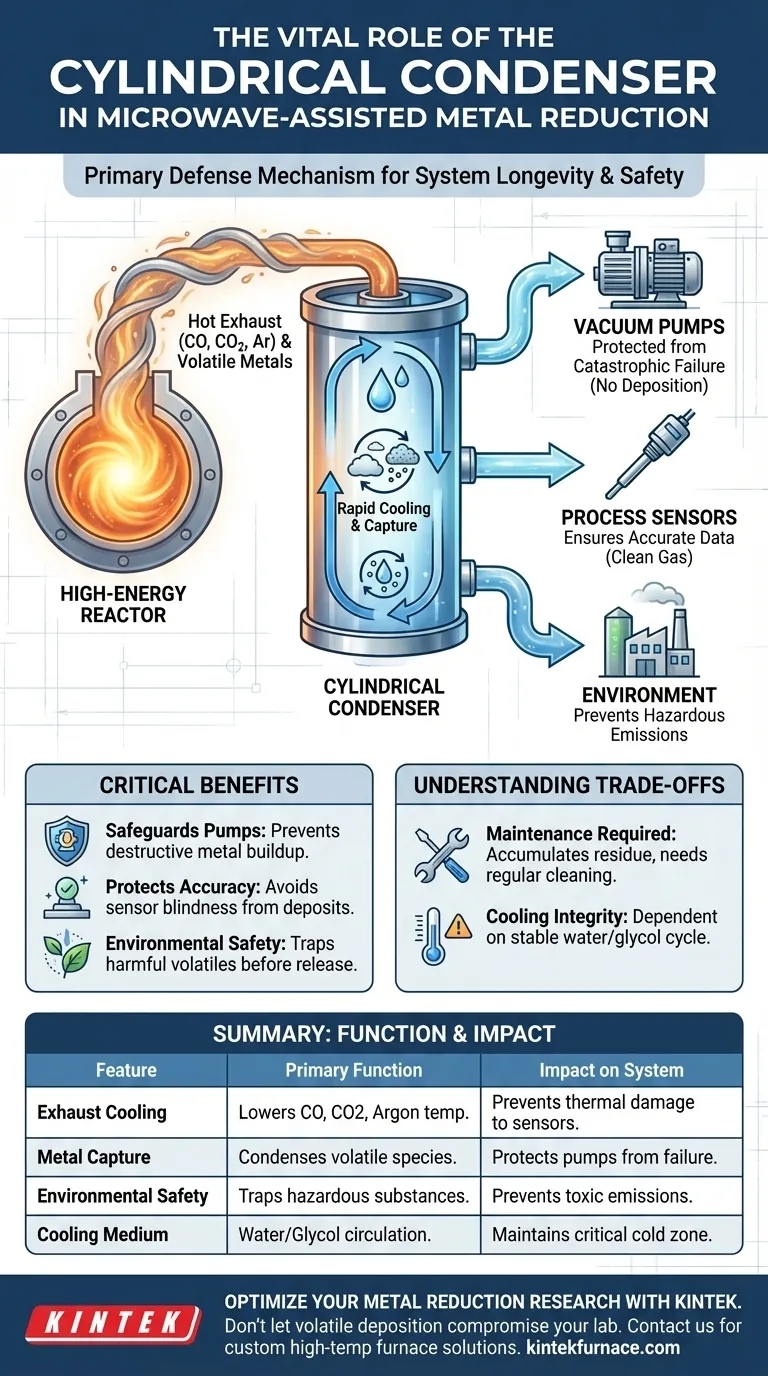

ビジュアルガイド
