水和物前駆体の主な機能は、合成プロセス中に水分子の制御放出剤として機能することです。加熱されると、これらの前駆体は結晶表面に吸着する水を放出し、垂直方向の積層を阻害し、材料が横方向に成長して超薄型のMn3O4ナノシートになるように強制します。
「水和物支援薄膜化」戦略は、結晶の成長速度を根本的に変化させます。水分子を放出して垂直成長に関連する自由エネルギーを低下させることで、前駆体は材料が厚くなるのではなく横方向に広がることを保証し、原子レベルで薄い構造の形成を可能にします。
次元制御のメカニズム
内部水源
標準的な前駆体とは異なり、水和物前駆体は結晶格子内に閉じ込められた水分子を含んでいます。
合成の加熱段階中に、これらの分子は反応環境中に放出されます。これにより、核生成が発生しているまさにその場所に、水蒸気の即時的かつ局所的な供給源が提供されます。
表面エネルギーの変調
このプロセスの鍵は、放出された水と成長中の材料との相互作用です。
水分子はMn3O4の表面に吸着します。この吸着プロセスは、垂直成長に関連する自由エネルギーを大幅に低下させ、上方向への膨張に対するエネルギー障壁を効果的に作成します。
垂直積層の阻害
垂直方向に成長するために必要なエネルギーが横方向の成長と比較して増加するため、結晶は特定の形態を採用することを余儀なくされます。
システムは、原子層が互いに積み重なるのを阻害します。代わりに、材料は抵抗の少ない経路をたどり、基板上での横方向の成長を促進します。
CVD環境の役割
水和物は薄膜化のメカニズムを提供しますが、化学気相成長（CVD）システムは必要な制御を提供します。
CVD環境は、水放出が核生成速度論と完全に一致するように、炉の温度と圧力を調整します。この精度により、マイカなどの基板上に大面積で高品質な単結晶を合成することが可能になります。
制約の理解
速度論的感度
この方法の成功は、加熱速度と水放出の間の正確なバランスにかかっています。
前駆体を過度に速く加熱すると、水が効果的に吸着して垂直成長を阻害する前に放出されてしまう可能性があります。逆に、熱が不十分だと、薄膜化メカニズムに必要な水分子を放出できない可能性があります。
前駆体の整合性
水和物の使用は、前駆体材料の化学量論に関する変数を導入します。
特定の水和状態（例：4H2O）が一貫していることを確認する必要があります。前駆体の水和レベルの変動は、フィルムの厚さの不均一性や横方向の被覆の不完全さにつながる可能性があります。
目的に合わせた合成の最適化
この水和物支援戦略を効果的に適用するには、特定の実験目標を考慮してください。
- 原子レベルの薄さが主な焦点である場合：ターゲット反応温度に一致する安定した水放出プロファイルを持つ水和物前駆体の選択を優先してください。
- フィルムの均一性が主な焦点である場合：放出された水蒸気の基板全体への分布を管理するには、CVDガス流量と圧力の厳密な制御が不可欠です。
水和物前駆体の化学ポテンシャルを活用することで、結晶の次元を正確に制御でき、単純な加熱プロセスを高度なナノ材料製造のためのツールに変えることができます。
概要表：
| 特徴 | 水和物前駆体の役割（例：MnCl2·4H2O） |
|---|---|
| 主なメカニズム | 加熱中の水分子の制御された内部供給源として機能する |
| 表面相互作用 | 水が結晶表面に吸着し、垂直成長の自由エネルギーを低下させる |
| 成長方向 | 垂直積層を阻害し、横方向の膨張を促進する |
| 最終形態 | 大面積で原子レベルで薄いナノシートの形成を促進する |
| 主要な変数 | 加熱速度、水和状態の整合性、およびCVD圧力制御 |
KINTEKでナノ材料合成をレベルアップ
Mn3O4ナノシート合成における正確な次元制御には、適切な前駆体以上のものが必要です。高性能な熱環境が求められます。KINTEKでは、水和物支援薄膜化の繊細な速度論を理解しています。
専門的な研究開発と製造に裏打ちされたKINTEKは、Muffle、Tube、Rotary、Vacuum、およびCVDシステムを提供しており、高度なナノ材料製造に必要な精度で温度と圧力を調整するように設計されています。原子レベルの薄さを目指す場合でも、大規模なフィルムの均一性を目指す場合でも、当社のラボ用高温炉は、お客様固有の研究ニーズを満たすために完全にカスタマイズ可能です。
優れた結晶成長を実現しませんか？ カスタムファーネスソリューションについてKINTEKに今すぐお問い合わせください。

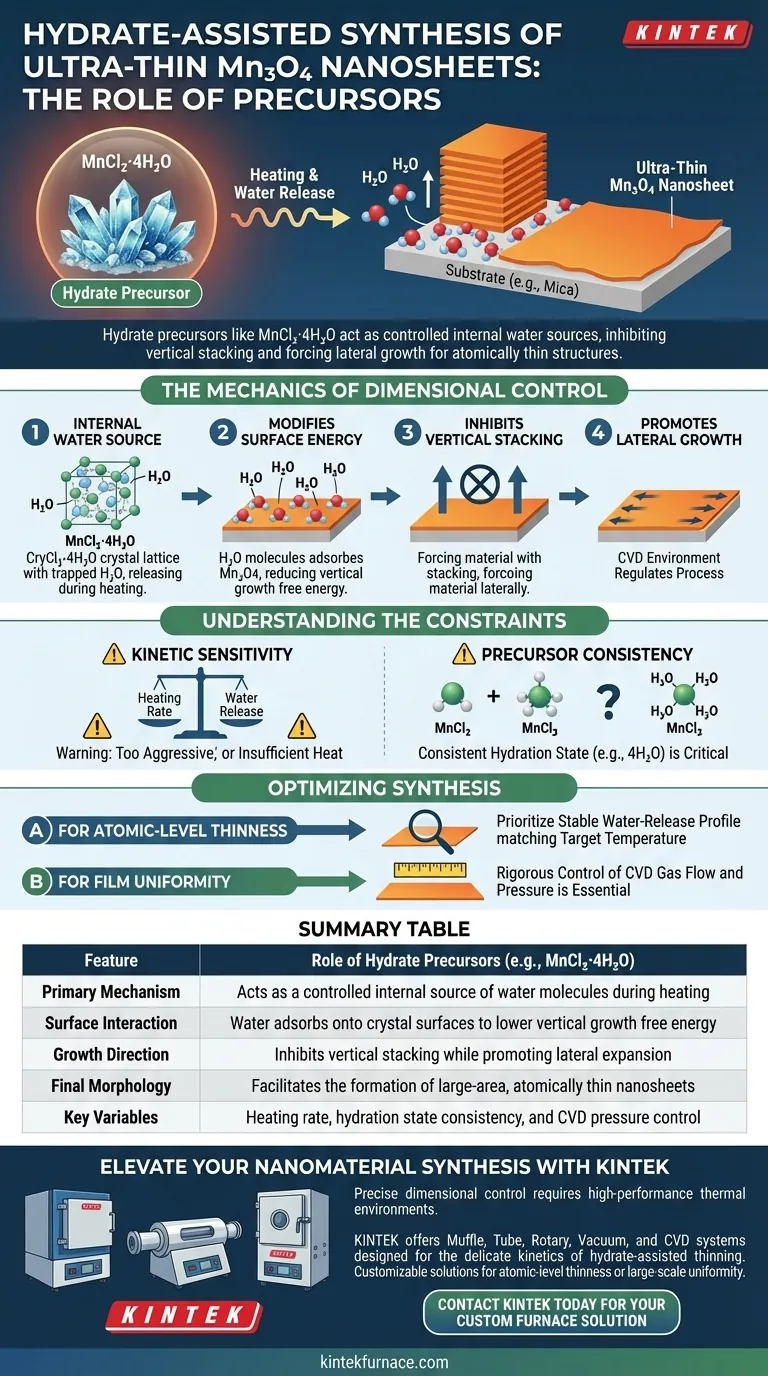

ビジュアルガイド
参考文献
- Jiashuai Yuan, Wei Liu. Controllable synthesis of nonlayered high-κ Mn3O4 single-crystal thin films for 2D electronics. DOI: 10.1038/s41467-025-56386-9
この記事は、以下の技術情報にも基づいています Kintek Furnace ナレッジベース .
